一、产品概述

调频带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确(定性及定量的双重判别)、快速、操作简单、应用范围广等特点。它在电缆施工及维护工作中具有重要的意义。

多频带电电缆识别仪是我公司根据高压电缆施工安装及维护人员所急需解决的多条电缆现场识别问题,参考国外先进技术，在电磁场理论的指导下,采用现代电子技术及工装工艺技术研制而成的。

本产品主要用于现场多条电缆的准确识别，以克服施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事故或人身AQ事故，大大提高施工、维修效率，保障工农业生产及人民生活正常进行。

多频带电电缆识别仪，在发射端采用DSP技术对发射信号进行调制多频点输出，驱动大口径卡钳发射多频信号。接收机对接收的信号幅度和大小识别。根据目标电缆上的信号强度特征的性将目标电缆从一大束其它电缆中鉴别出来。多频带电电缆识别仪兼容了普通电缆识别仪的功能，可以把输出信号直接连接到停电运行的电缆上，它是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。

二、仪器主要特点

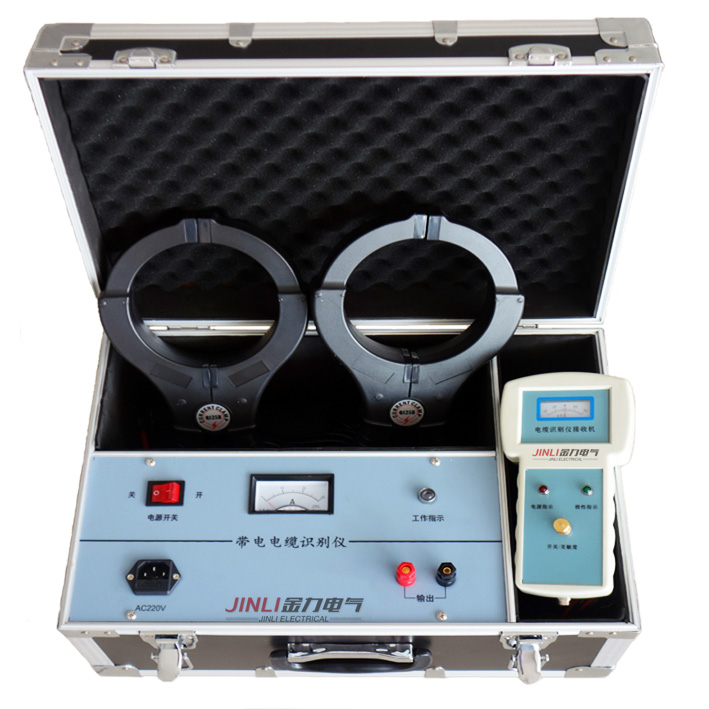

本仪器由发射机，接收机、收发卡钳及若干连接导线组成。现场接收信号特征清晰，轻便灵活，灵敏度高，能有效抑制现场工频干扰，判断准确、快速；保护电路可靠，不怕输出短路；大钳口ф150适合各种截面积的动力电缆；操作者与市电不存在任何电气上的直接接触，但绝对不允许在仪器带电情况下用手去触摸黑、红夹子线。

Ø 采用间接耦合方式，操作者与电缆不存在任何电气上的接触，极大程度地保证了人身AQ。

Ø 不需要断开各电缆两端与变配电电设备间的连接，可在电缆处于带电的状态下进行在线识别，提高了识别的效率，同时大大减少了由于停电所造成的直接和间接的经济损失。

三、主要性能指标

发射机技术参数：

●输出频率：低频、中频、高频、射频；
●输出模式：直连、感应、耦合；
●输出功率：随匹配负荷1～10瓦自动调节，电阻为5－25000 欧姆；
●液晶显示：自动背光照明，显示输出能量、运行模式、自检状态、负荷电阻、电压等；
●电池型号及寿命：18650锂电池充电组，连续工作8～16小时；（视所选频率及功率档位）；
●过热过流：自动保护
●电池状态：图形显示；
●充电器：AC100～240伏，50～60HZ
●体积：277x227x153mm
●重量：2.8kg; 调频带电电缆识别仪-多频带电电缆识别仪

接收机技术参数：
●主动频率：低频、中频、高频、射频；
●声音指示：随信号强度变化的调频音调；
●信号强度指示：液晶显示，声音提示；
●信号强度表示: 条形图、数字量程0-999
●增益动态范围：100db
●液晶显示：VGA高亮度LED, 支持强阳光下工作，背光照明,保证夜间正常工作；
●电池型号及工作时间：18650锂电池充电组，连续工作12～24个小时；
●电池状态：连续电量图形显示；
●体积：180x105x110mm
●重量：0.8kg
