互感器伏安特性测试仪试验方式

⒈ 使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。

⒉ 将仪器可靠接地。

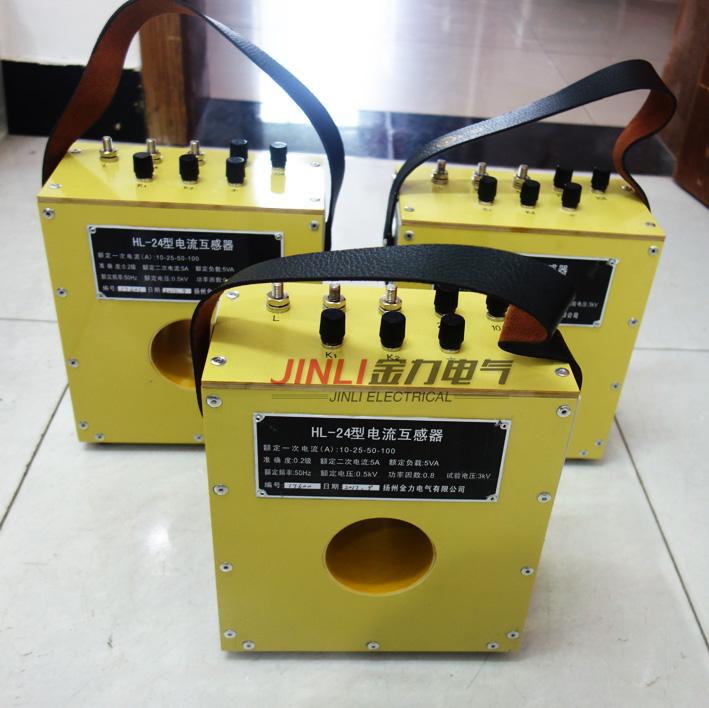

⒊ 检查电流互感器无接地点。

⒋ 将开关“16”拨至伏安档。

⒌ 仪器输出和电压测量接至电流互感器二次侧（如图二所示）。

⒍ 检查调压器是否归零，打开“24”开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。

⒎ 接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。（注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。）

⒏ zui多可存储20组电流，电压值。

⒐ 存储完毕后调压器调零。

⒑ 按一下打印键可将测试数据和伏安特性点阵图打印出来。电压分三个量程，量程选择为自动方式，根据采样电压zui大值自动选择某一量程：

0—199V 每格代表10V

200V—499V 每格代表25V

500V—2000V 每格代表50V

电流轴分两个量程，量程选择为自动方式，根据采样电流zui大值自动选择某一量程。

0—7A 每格代表 0.25A

7A—40A 每格代表0.5A

⒒ 按一下复位键复位后，可重复测试。

⒓ 试验完毕，断开“4”开关和“24”开关，拔出连接线。
