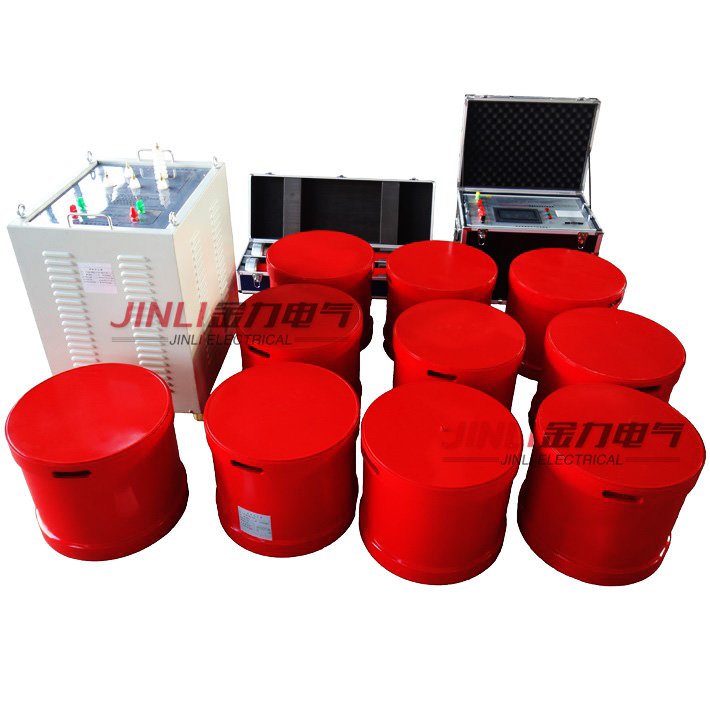

JL1006-360kVA/240KV变频串联谐振试验装置

JL1006-360kVA/240KV变频串联谐振试验装置

一、 被试品对象及试验要求

1．35kV/300mm²电缆交流耐压试验，长度2000m，电容量≤0.38μF，试验频率为30-300Hz,试验电压52kV。

2、满足240MVA/220kV以下变压器中性点交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。

3、满足110kV开关，母线，GIS交流耐压试验，试验频率30~300Hz,试验电压U≤230kv

二、 工作环境

1. 环境温度：－15⁰C–45 ⁰C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤2500米；

三、 装置主要技术参数及功能，

1. 额定容量：240kVA；

2. 输入电源：单相380V电压，频率为50Hz；

3. 额定电压：40kV；

4. 额定电流：12A；

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温    升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

四、 设备遵循标准

GB10229-88            《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

五装置容量确定

1、35kV/300mm²电缆，长度2000m，电容量≤0.38μF，试验频率为30-300Hz,试验电压52kV。

频率取35Hz

试验电流 I=2πfCU_试=2π×35×0.38×10^-6×52×10³=4.3A

对应电抗器电感量 L=1/ω²C=54H,

设计6节电抗器，单节电抗器为60kVA/40kV/75H

2、满足110kV开关，母线，GIS交流耐压试验，试验频率30~300Hz,试验电压U≤230kV。

频率取92Hz

试验电流 I=2πfCU_试=2π×92×6000×10^-12×230×10³=0.8A

对应电抗器电感量 L=1/ω²C=475H,

设计6节电抗器，单节电抗器为60kVA/40kV/75H

验证:1、35kV/300mm²电缆交流耐压试验，长度2000m，电容量≤0.38μF，试验频率为30-300Hz,试验电压52kV。

使用电抗器6节串联，此时电感量为L=50×2.1/2=54H

试验频率f=1/2π√LC=1/(2×3.14×√54×0.38×10^-6)=35.6Hz。

试验电流 I=2πfCU_试=2π×54×0.38×10^-6×52×10³=4.3A

2、满足110kV开关，母线，GIS交流耐压试验，试验频率30~300Hz,试验电压U≤230kV。

使用电抗器4节串联，此时电感量为L=50×/4=330H

试验频率f=1/2π√LC=1/(2×3.14×√475×6000×10^-6)=33.1Hz。

试验电流 I=2πfCU_试=2π×92×6000×10^-12×230×10³=0.8A

结论：装置容量定为240kVA/40kV，分6节电抗器，电抗器单节60kVA/40kV/1.5A/75H通过组合使用能满足上述被试品的试验要求。

设备使用关系表

试验时设备使用关系列表

六、系统配置及其参数

1. 激励变压器JLB-20kVA/1.5/3/5/12/0.2/0.4kV       1台

a) 额定容量：20kVA；

b) 输入电压：380V，单相；

c) 输出电压：1.5kV ；3KV ；5KV ；

d) 结    构：干式；

e) 重    量：约135kg；

1. 变频电源JL1006-20kW/380V              1台

a) 额定输出容量：20kW

a) 工作电源：380±10%V（单相），工频

a) 输出电压：0 – 400V，单相，

a) 额定输入电流：50A

a) 额定输出电流：50A

a) 输 出 波 形：正弦波

a) 电压分辨率： 0.01kV

a) 电压测量精度：0.5%

a) 频率调节范围：30 – 300Hz

a) 频率调节分辨率：≤0.1Hz

a) 频率稳定度：    0.1%

a) 运 行 时 间：额定容量下连续60min

a) 额定容量下连续运行60min元器件 温度≤65K;

a) 噪 声 水 平：≤50dB

a) 可实现以下功能

内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频 大耗时3分钟(全频扫). 频率分辨率0.1Hz

自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在 优出力状态，调频时绘制频率电压曲线。

耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

软件经过严格模拟运行检验，运行AQ、稳定、可靠

自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

保护功能：具有断电、过流、过压及闪络保护功能；

过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

断电保护：试验电源断电后，装置能快速保护

变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

外观及操作界面充分采用人性化设计，美观大方，操作简便

重量约22kg；

1. 高压电抗器DK-60kVA/40kV                   6节

a) 额定容量：60kVA;

b) 额定电压：40kV；

c) 额定电流：1.5A；

d) 电 感 量：75H/单节；

e) 品质因素：Q≥30 (f=35Hz)；

f) 结    构：干式；

g) 重    量：约45kg；

1. 电容分压器FR-240kV -500pF1套

a) 额定电压：240kV；

b) 高压电容量：500pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：3000：1

e) 测量精度：有效值1.5级;

f) 重    量：约26kg；

七、供货清单一览表

（一）配置设备一览表

（二）相关资料一览表
