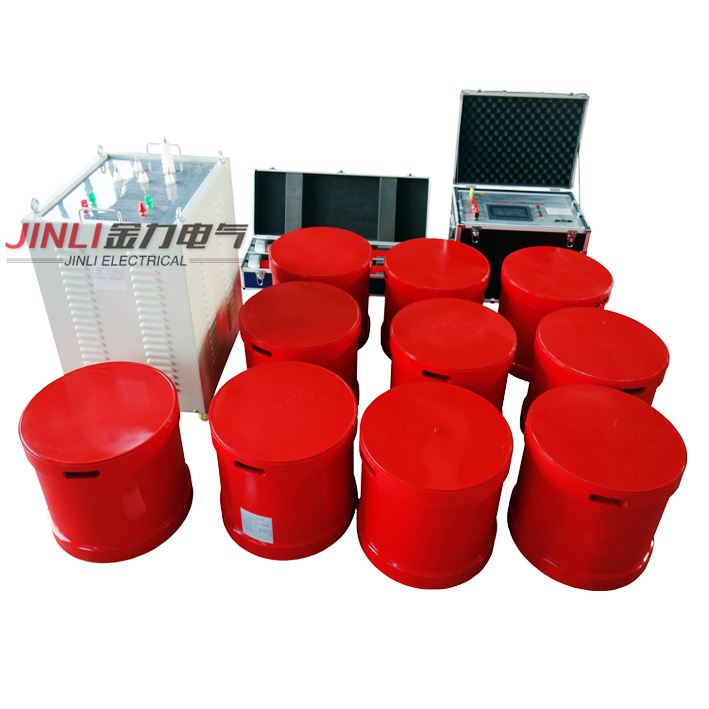

JL1006-972kVA/270kV变频式串联谐振耐压装置（110kV/400mm2、电缆1.5km）

JL1006-972kVA/270kV变频式串联谐振耐压装置（110kV/400mm2、电缆1.5km）方案被试品以及试验要求是：110kV/400mm2，长度1500m电缆的交流耐压试验，电容量≤0.247uF，试验电压128kV。

1.5km电缆串联谐振试验装置解决方案如下：

Ⅰ.被试品试验工作环境

1.     环境温度：－15⁰C –40⁰C;

2.     相对湿度：≤90%RH;

3.     海拔高度:  ≤2500米；

Ⅱ.串联谐振试验装置主要技术参数及功能

1.      额定容量：972kVA；

2.      输入电源：单相380V电压，频率为50Hz；

3.      额定电压：270kV；

4.      额定电流：3.6A；

5.      工作频率：30-300Hz；

6.      波形畸变率：输出电压波形畸变率≤1%；

7.      工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8.      温    升：额定负载下连续运行60min后温升≤65K；

9.      品质因素：装置自身Q≥30(f=45Hz)；

10.   保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.   测量精度：系统有效值1.5级；

Ⅲ.试验设备遵循标准：JL1006-972kVA/270kV变频式串联谐振耐压装置（110kV/400mm2、电缆1.5km）

GB10229-88            《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900   《电工名词术语》

GB/T16927.1~2-1997  《高电压试验技术》

Ⅳ.装置容量确定：JL1006-972kVA/270kV变频式串联谐振耐压装置（110kV/400mm2、电缆1.5km）

    64kV/110kV,，400mm²电缆1500m，电容量≤0.247μF，试验频率为30-300Hz,试验电压128kV。

试验电流I=2πfCU_试 =2π×35×0.247×10^-6×128×10³=6.9A

对应电抗器电感量 L=1/ω²C=84H

设计九节电抗器，使用电抗器三节串联三组并联，则电抗器单节为108kVA/45kV/2.4A/84H，系统总容量为972kVA。

Ⅴ.通过以上装容量确定后，可以得出结论：装置容量定为972kVA，分二节电抗器，电抗器单节为108kVA/45kV/2.4A/84H通过组合使用能满足上述被试品的试验要求。

Ⅵ.电抗器使用关系表

JL1006-972kVA/270kV变频式串联谐振耐压装置（110kV/400mm2、电缆1.5km）

试验时设备使用关系列表

Ⅶ.变频串联谐振系统配置及其参数

1.     激励变压器JLB-36kVA/5kV/20kV/0.4kV        1台

a)     额定容量：36kVA；

b)     输入电压：380V，单相；

c)      输出电压：5kV；20kV；

d)     结    构：干式；

e)     重    量：约165 kg；

2.      变频电源JL1006-36kW/380V               1台

a)     额定输出容量：36kW

b)     工作电源：380±10%V（单相），工频

c)      输出电压：0 – 400V，单相，

d)     额定输入电流：95A

e)     额定输出电流：95A

f)      输 出 波 形：正弦波

g)     电压分辨率： 0.01kV

h)     电压测量精度：0.5%

i)       频率调节范围：20 – 300Hz

j)       频率调节分辨率：≤0.1Hz

k)     频率稳定度：    0.1%

l)       运 行 时 间：额定容量下连续60min

m)    额定容量下连续运行60min元器件 高温度≤65K;

n)     噪 声 水 平：≤50dB

o)     可实现以下功能

1)     内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2)     自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频 大耗时3分钟(全频扫). 频率分辨率0.01Hz

3)     自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4)     自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在 优出力状态，调频时绘制频率电压曲线。

5)     耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6)     全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7)     软件经过严格模拟运行检验，运行AQ、稳定、可靠

8)     自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9)     液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10)  保护功能：具有断电、过流、过压及闪络保护功能；

a)     过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b)    过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c)     击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d)    断电保护：试验电源断电后，装置能快速保护

11)  变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12)  外观及操作界面充分采用人性化设计，美观大方，操作简便

13)  重量约35kg；

3.     高压电抗器 DK-108kVA/45kV                  9节

a)     额定容量：108kVA;

b)     额定电压：45kV；

c)      额定电流：2.4A；

d)     电 感 量：84H/单节；

e)     品质因素：Q≥30 (f=45Hz)；

f)      结    构：干式；

g)     重    量：约78kg；

4.     电容分压器FRC-270 kV -800 pF                1套

a)     额定电压：270KV

b)     高压电容量：800pF

c)      介质损耗：tgσ≤0.5%；

d)     分 压 比：1000：1

e)     测量精度：有效值1.5级;

f)      重    量：约20kg

Ⅷ.总结：电缆串联谐振试验装置解决方案为：JL1006-972kVA/270kV变频式串联谐振耐压装置（110kV/400mm2、电缆1.5km）

JL1006-972kVA/270kV变频式串联谐振耐压装置（110kV/400mm2、电缆1.5km）

（一）配置设备一览表

JL1006-972kVA/270kV变频式串联谐振耐压装置（110kV/400mm2、电缆1.5km）

（二）设备附件及相关资料一览表
