JL4011蓄电池单体活化仪技术规范书

来源:扬州金力电气   添加时间:2022-12-16 11:14:44   浏览次数:435

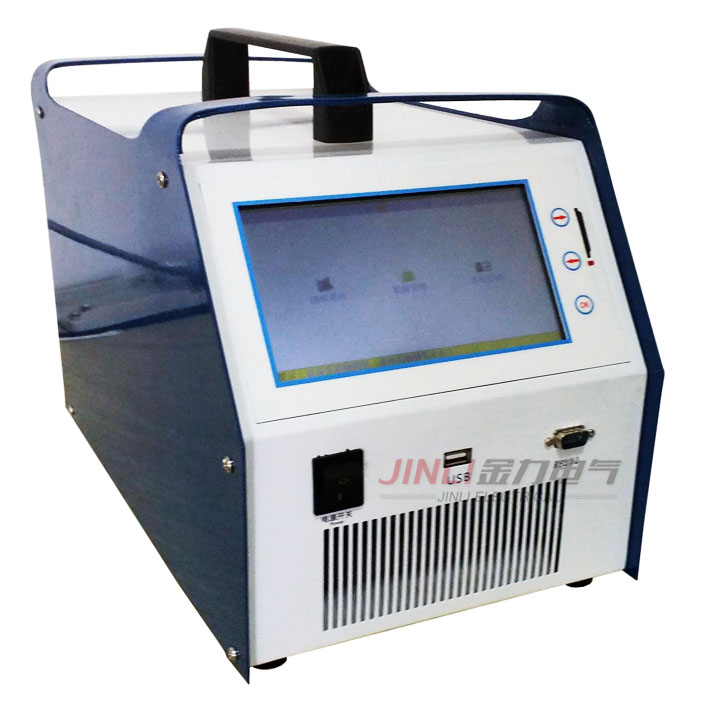

JL4011蓄电池单体活化仪技术规范书

一、产品概述:

JL4011蓄电池单体活化仪是ZY于日常维护中对落后蓄电池处理的便携式产品,它具有三种独立的使用方式:电池放电方式,电池充电方式和电池活化方式。可以针对不同落后电池的实际情况,对落后电池进行容量试验,低压恒流充电,或设置多个循环周期对zui小容量的电池作循环多次充放电,以激化电池极板失效的活性物质使电池活化,提升落后电池的容量。同时配备PC机应用软件,把采集的数据上传至计算机,便于进行各种分析。

二、主要功能

单体电池活化功能:

在蓄电池处于在线浮充或离线状态下,可以对单体蓄电池进行活化。活化前设置好活化循环次数,单次活化充电时间,保护电压参数,仪器便自动进行活化功能;并实时显示电池电压、充/放电电流、充入/放出容量、充/放电时间等数据;预设的活化循环执行完毕或人为终止操作均可停止活化过程。

单体电池核对放电功能:

活化仪可对单体电池进行恒流放电,设定好放电电流、放电时间 、放电容量、终止电压 等参数 ,仪器自动执行放电功能,并实时显示放电电流、电池已放容量、电池电压、放电时间等数据;当蓄电池达到预设的终止放电条件或人为中止操作均可停止放电测试。

单体电池充电功能:

在蓄电池处于在线浮充或离线状态下,可对蓄电池进行自动充电,设定好充电电流、充电时间、终止电压等参数,仪器便自动执行充电功能,并实时显示出充电电流、电池已充入容量、电池电压、充电时间等数据,当蓄电池达到预设的终止充电条件或人为终止操作均可停止充电。

三、主要特点:

数据存储:容量大。可分别保存10组活化数据、10组核对放电数据、10组充电测试数据;用户对数据可进行查询、删除及导出功能。

具有RS232通讯接口与SD卡接口。数据传入计算机,进入数据库管理,可进行长期的历史数据保存和分析;利用U盘传递数据,随时测试随时保存,

在测试过程中当检测到电池异常或活化仪本身工作异常时,活化仪自动终止测试,以便保护电池。

活化采用监控单元与功率单元一体化设计。监控单元采用高速A/D、D/A,使得测量与控制更为迅速、精确;功率单体采用新型功效器件。

该软件全中文设计,能自动生成电压、电流曲线图,还能自动生成测试报告(包括Excel表格、 WORD文档)。

四、主要性能指标:

型     号

JL4011蓄电池单体活化仪

单体电压测量类型

2V/6V/12V

单体电压测量范围

2V:0~3V

6V:4~8V

12V:8~15V

单体电压分辨率

2V/6V:0.001V;12V:0.01V

电压测试精度

0.5%

充放电电流工作范围

2V:2A~100A

6V:2A~30A

12V:2A~30A

充放电电流控制精度

0.1A

电流测试精度

1%

电池容量核对范围

20Ah~1000Ah

6V:20Ah~300Ah

12V:20Ah~300Ah

工作电压

AC 220±15%

通讯方式

RS232通讯和SD卡

冷却方式

强制风冷

工作环境

温度:0℃~40℃    湿度:20%~80%RH

储藏条件

-20℃~70℃包装储存

显示方式

7寸彩色液晶显示屏

外型尺寸

210×240×280mm

重    量

7kg

携带方式

便携手提式
