JL1006-324kVA/108kV变频串联谐振试验装置参考方案

来源:扬州金力电气   添加时间:2022-09-30 10:03:44   浏览次数:1264

JL1006-324kVA/108kV变频串联谐振试验装置参考方案

一、 被试品对象及试验要求   关键词 :   串联谐振  串联谐振厂家  串联谐振报价

1、35kV/300mm2电缆3km的交流耐压试验,电容量≤0.4642uF,试验频率30-300Hz,试验电压52kV,试验时间60min。

二、 工作环境

1. 环境温度:-100C–500C;

2. 相对湿度:≤90%RH;

3. 海拔高度:  ≤1000米;

三、 装置主要技术参数及功能

1. 额定容量:324kVA;

2. 输入电源:三相380V电压,频率为50Hz;

3. 额定电压:54kV;108KV

4. 额定电流: 6A;

5. 工作频率:30-300Hz;

6. 装置输出波形:正弦波

7. 波形畸变率:输出电压波形畸变率≤1%;

8. 工作时间:额定负载下允许连续60min;过压1.1倍1分钟;

9. 温    升:额定负载下连续运行60min后温升≤65K;

10. 品质因素:装置自身Q≥30(f=45Hz);

11. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

12. 测量精度:系统有效值1.5级;

四、 设备遵循标准

GB10229-88      《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

五、装置容量确定

设计六节电抗器,则单节电抗器为54kVA/27kV/2A/64H,装置总容量为324kVA。

1、35kV/300mm2电缆3km的交流耐压试验,电容量≤0.4642uF,试验频率30-300Hz,试验电压52kV,试验时间60min。

使用电抗器两节串联(系数1.05)三组并联,则L=64×2×1.05/3=45H ,则:

试验频率:f=1/2π√LC=1/(2×3.14×√45×0.464×10-6)=34.83Hz

试验电流:I=2πfCU试 =2π×34.83×0.464×10-6×52×103=5.28A

装置容量定为324kVA/54kV,分六节电抗器,电抗器单节为54kVA/27kV/2A/64H,使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合

被试品对象

电抗器

54kVA/27kV六节

激励变压器

输出端选择

35kV/500mm2电缆2km

使用电抗器两节串联

三组并联

3kV

六、系统配置及其参数

1. 激励变压器JLB-18kVA/3kV/0.4kV1台

a) 额定容量:18kVA;

b) 输入电压:0-400V,单相;

c) 输出电压:3kV

d) 结    构:干式;

e) 重    量:约85kg;

2. 变频电源JL1006-18kW/380V                          1台

a) 额定输出容量:18kW

b) 工作电源: 380±10%V(三相),工频

c) 输出电压:0 –400V,单相,

d) 额定输入电流:45A

e) 额定输出电流:45A

f) 电压分辨率:0.01kV

g) 电压测量精度:1.5%

h) 频率调节范围:30 –300Hz

i) 频率调节分辨率:≤0.1Hz

j) 频率稳定度:    0.1%

k) 运 行 时 间:额定容量下连续60min

l) 额定容量下连续运行60min元器件zui高温度≤65K;

m) 噪 声 水 平:≤50dB

n) 可实现以下功能

1)变频电源的放置为纵向和横向,特别适合现场操作及观察;

2)内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性;

3)参数显示:触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;

4)参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置,可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;

5)试验模式:触摸屏和外接鼠标操作,有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;

6)保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;

7)数据存储功能:试验结果保存(手动保存)、打印、上传、回查等

①试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,当试验发生中断时,可提示中断状态。可将参数保存在存储器中,该存储器为非易失存储器,可保存50次试验记录;

②数据查询:可将已保存的试验结果数据显示到屏幕上,同时具有USB接口,可将数据输出打印或利用设备所携带打印机打印;(打印机属客户自选,若客户有此需求,须在合同中予以特别写明)

8)自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1.0%;

9)调频范围及频率分辨率均可设定:调频范围可设为30~300Hz、45~100Hz、200-300Hz、按需设置,可加快调谐过程;频率分辨率根据需要,可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz,在调谐效率与调谐准度之间取得优化平衡;

10)频率调节分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;

P)重  量:约23kg;

3. 高压电抗器DK-54kVA/27kV                    6节

a) 额定容量:54kVA;

b) 额定电压:27kV;

c) 额定电流:2A;

d) 电 感 量:64H/单节;

e) 品质因素:Q≥30 (f=45Hz);

f) 结    构:干式;

g) 重    量:约65kg;

4. 电容分压器FRC-60kV/2500pF                      1套

a) 额定电压:60kV;

b) 高压电容量:2500pF

c) 介质损耗:tgσ≤0.5%;

d) 分 压 比:1000:1

e) 测量精度:有效值1.5级;

f) 重    量:约10kg;

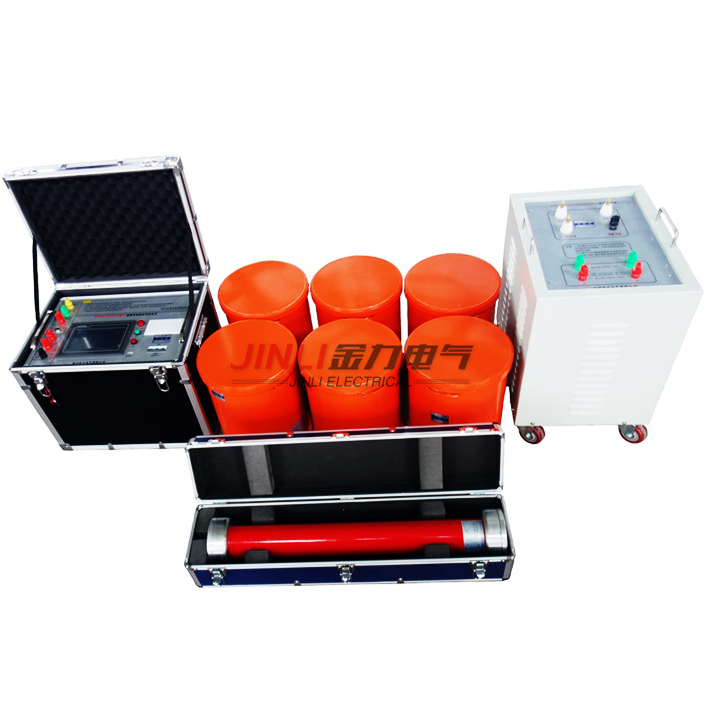

供货清单一览表

(一)配置设备一览表

序号

设  备  名  称

型  号  及  规  格

单位

数量

备注

1

激励变压器

JLB-18kVA/3kV/0.4kV

1


2

变频电源

JL1006-18kW/220/380V

1


3

高压电抗器

DK-54kVA/27kV

6


4

电容分压器

FRC-60kV/2500pF

1


5

内部连接线


1


(二)相关资料一览表

序号

资  料  名  称

单位

数量

备  注

1

出厂试验报告

1


2

成套装置使用说明书

1

3

产品合格证和用户意见卡

1
