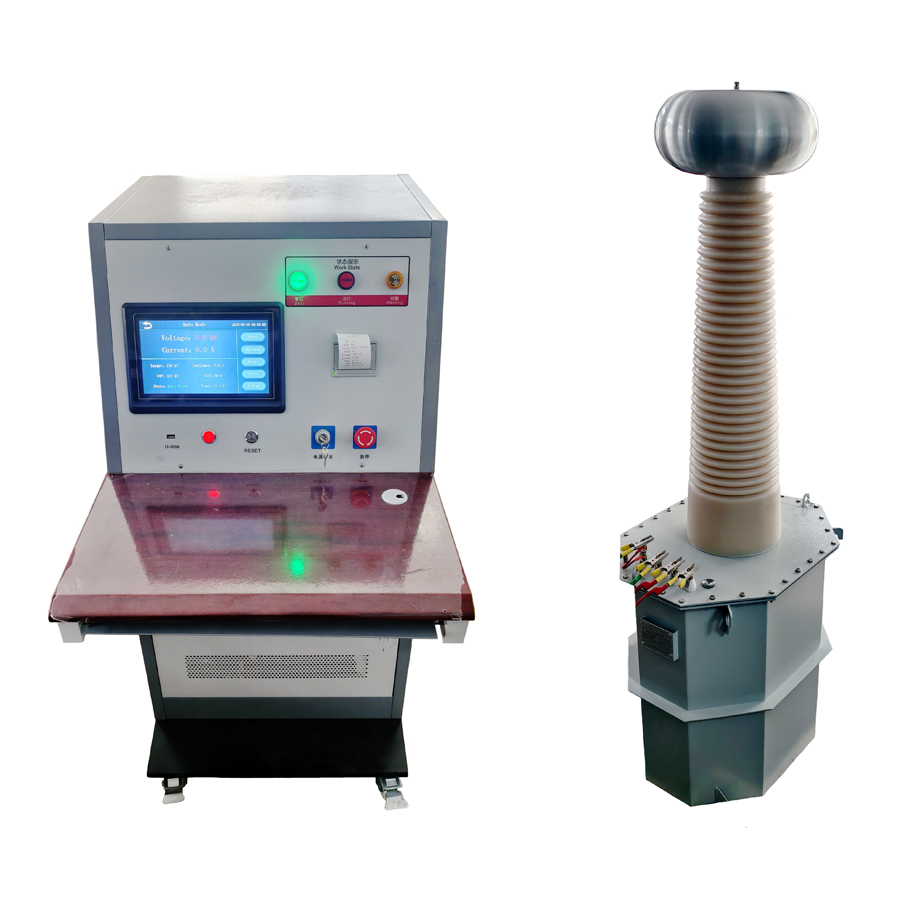

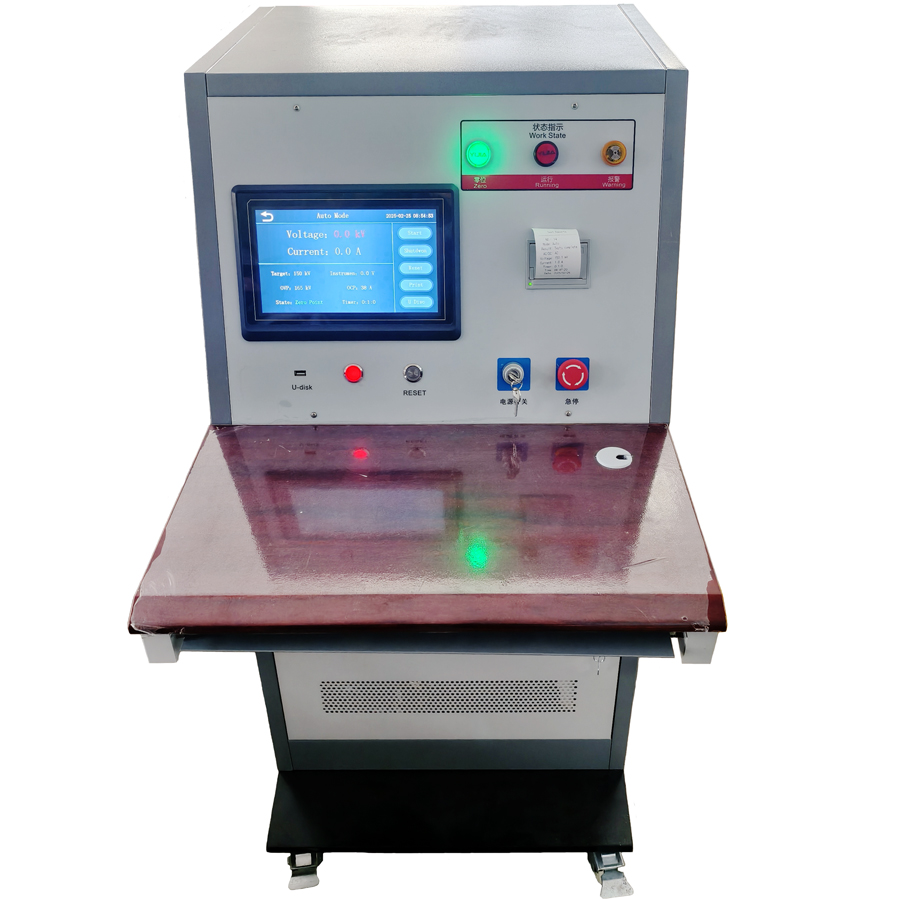

JL1007系列全自动工频耐压控制箱(台)

产品简介：

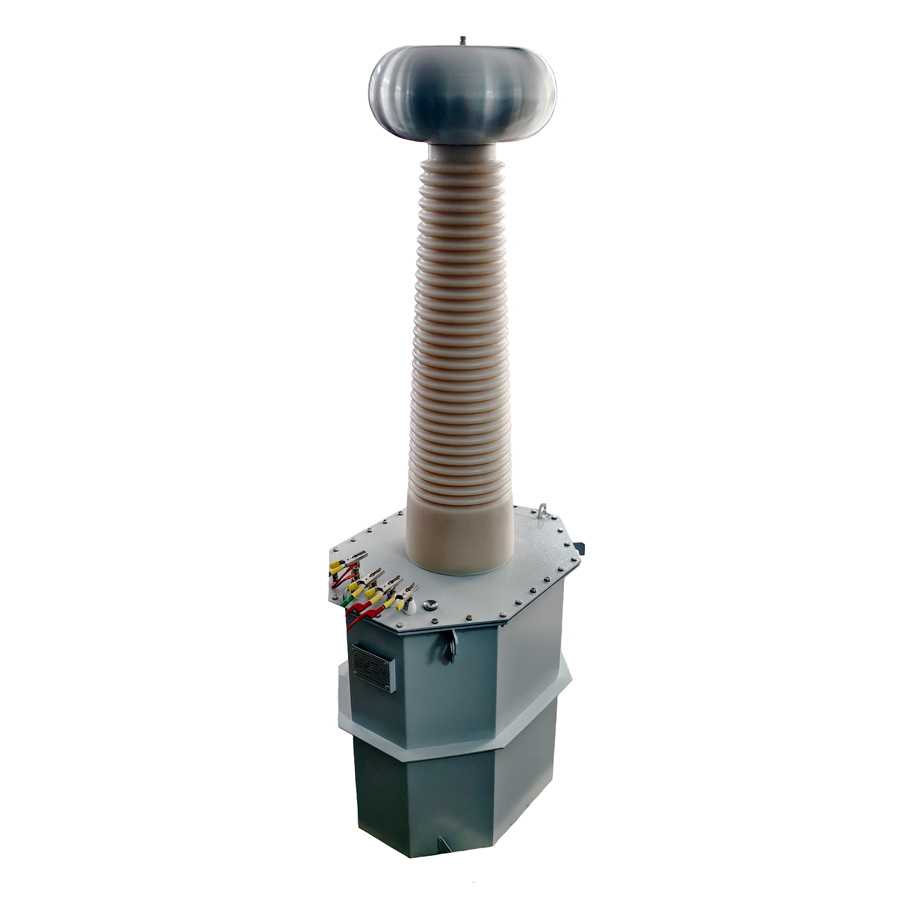

  JL1007系列全自动工频耐压控制箱(台)是生产试验变压器的ZY配套设备，该控制箱（台）具有使用维修方便、性能优越使用AQ可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

  JL1007系列全自动工频耐压控制箱（台）采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文接口，操作简单明了。全部测试项目可以设定后自动进行测试，无须人工干预。

  本系列全自动工频耐压控制箱(台)采用全新平台PLC组态控制，可以无缝对接不同等级的各种试验变压器，并可以进行软体校准，大大提升仪器的适用性。

执行标准：

产品系列：

产品特性：

◆ 采用高分辨率10.1英寸高亮度全彩PLC触摸显示屏（分辨率1024×600），电压、电流、时间、状态信息及提示信息等全部同屏显示，读数清晰、直观；

◆ 全中文界面，操作简单明了，可适应多种应用场合；

◆ 高精度触摸屏操作，所有功能均可通过触摸设定，提高了产品的AQ性、可靠性；

◆ 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；

◆ 直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台/箱可与多台变压器相互配套使用；

◆ 状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

◆ 试验过程中，屏上有试验进行中的显示，时刻提醒操作人员注意AQ；

◆ 试验出现异常时可以进行声光报警功能；

◆ 自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；

◆ 手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

◆ 升压速度智能控制，当电压达到目标电压90%时，为保证jing'zhun达到目标电压升压速度会自动减慢；

◆ 升压速度可设置，可根据配备的不同试验变压器的变比来调整升压速度，达到更加合理的效果。

◆ 采用硬、软体抗干扰技术相结合，性能稳定，抗干扰性强。

◆ 自带打印功能，可以将试验数据及试验日期等内容进行快速打印

◆ USB转存功能，可以将保存的试验数据通过USB接口导出到U盘做长久的备份

产品参数：

● 额定容量：15kVA

● 低压电流：0～37.5A

● 低压电压：0～380V

● 仪表电压：0～100V

●控制箱电压测量精度：0.5%FS±3字

●控制箱电流测量精度：0.5%FS±3字

● 系统测量精度：1.5%FS+3字

●计时长度：0～3时59分59秒

●电源电压：AC380V±10%；50Hz±1Hz

注：5kVA及以下容量为箱式结构；5kVA以上，30kVA及以下为台式结构；30kVA以上，50kVA及以下为柜式结构；50kVA以上为分体式结构。(也可根据用户要求定制)
