变电站发电机超低频耐压试验方法

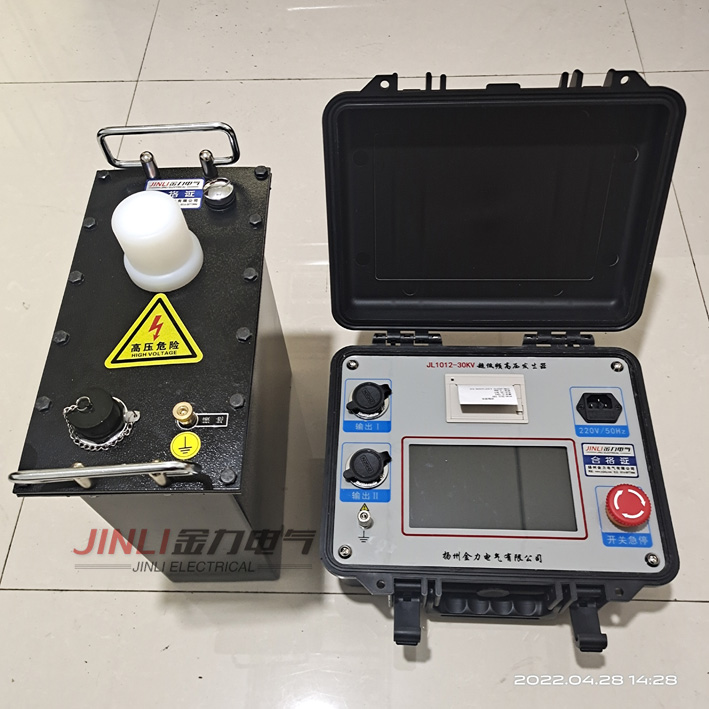

用JL1012系列0.1Hz超低频高压发生器进行发电机超低频耐压试验的操作方法与上述电缆操作方法类似。对以下不同的地方做补充说明。

1.该试验可在移交、大修、部分绕组更换和常规试验中进行。JL1012系列0.1Hz超低频高压发生器用于电机的耐压试验，对于发生器端部的绝缘缺陷比工频耐压试验更有效。原因是在工频电压下，从线棒流出的电容电流在流过绝缘外的半导体防晕层时引起较大的电压降，从而降低了线棒端部绝缘所承受的电压；在超低频的情况下，电容电流大大降低，半导体防晕层上的电压降也大大降低，因此端部绝缘上的电压更高，便于发现缺陷。

2.连接方式:试验应分阶段进行，试验相加压，非试验相短路接地。如图14中所示

3.根据有关规定的要求，试验电压的峰值可按下式确定:

Umax=βKUo

umax:0.1hz测试电压的峰值(kV)β:根据中国法规要求，β:0.1Hz和50Hz电压的等效系数为1.2。

k:一般1.3 ~ 1.5，一般1.5。

Uo:发电机定子绕组的额定电压(kV)

例如，对于额定电压为13.8 kV的发电机，超低频峰值试验电压的计算方法为:

Umax=×1.2×1.5×13.8≈35.1(kV)

4.测试时间按相关规定执行。

5.如果5。JL1012系列0.1Hz超低频高压发生器耐压时无异常声音、气味、冒烟、数据显示不稳定，可认为绝缘经受住了考验。为了更好地了解绝缘情况，应尽可能全面地监测绝缘的表面状态，尤其是对于空冷机组。经验表明，外观监测可以发现发电机的异常绝缘现象，如表面电晕和放电，这些现象是仪器无法反映的。
