电缆的超低频交流耐压试验的方法？

电缆的超低频交流耐压试验的方法？

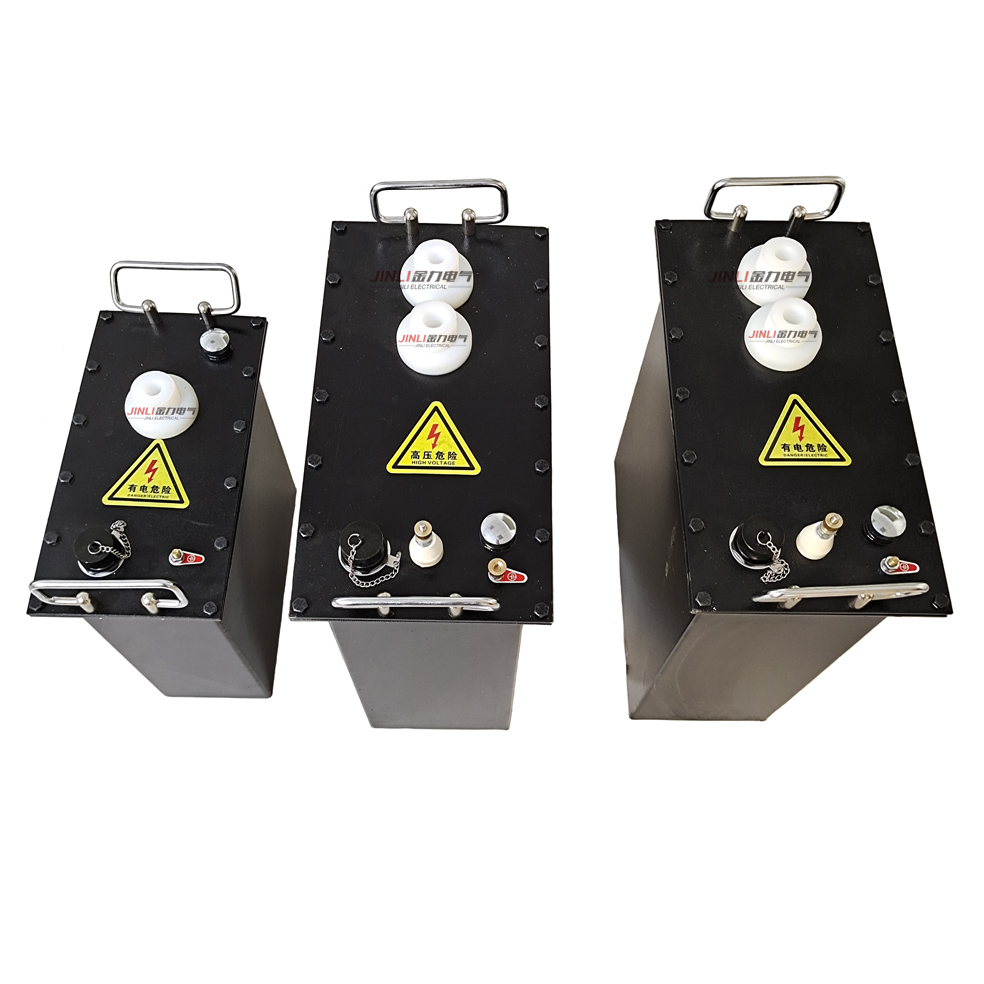

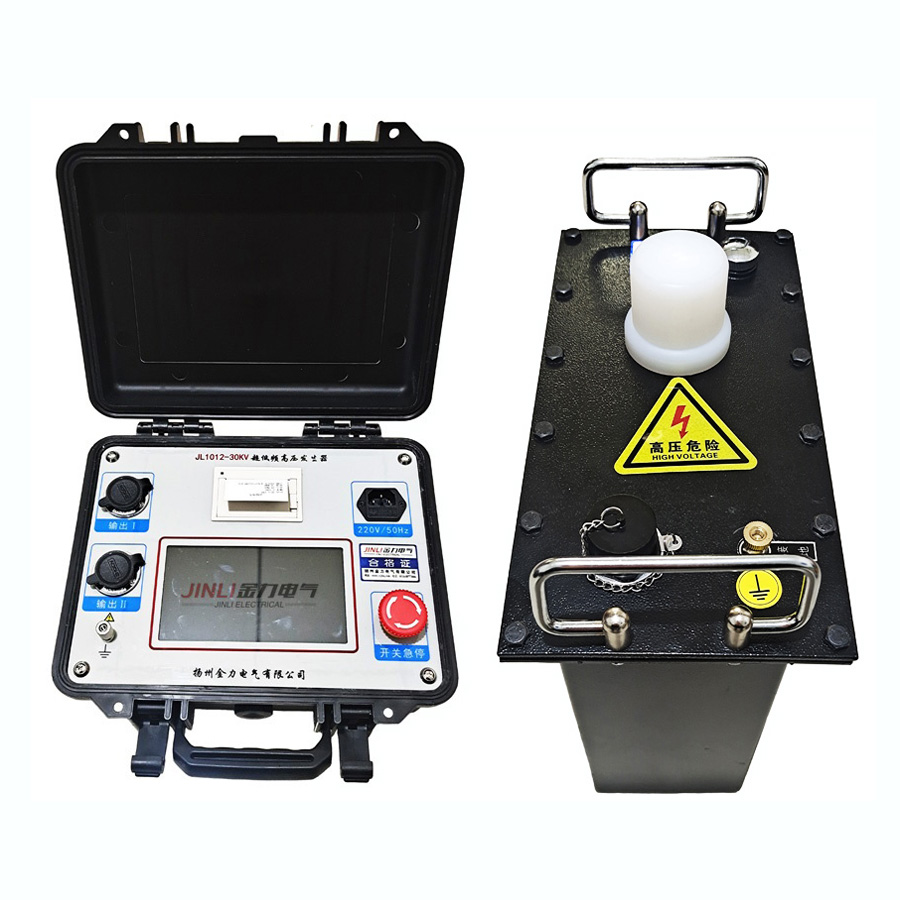

JL1012系列0.1Hz超低频高压发生器-电缆超低频耐压试验方法

1.JL1012系列0.1Hz超低频高压发生器将连接到测试产品的所有电气设备与测试产品电缆分开。

2.用兆欧表对被测电缆的每相进行绝缘电阻测试，合格后方可进行低频耐压试验。

3.试验电压峰值:umax = 3uo，其中uo为电缆相电压的额定值。如额定电压为10kV电缆，单相额定电压UO = 10÷ kV = 5.774 kV，则试验电压峰值为:UMAX = 3UO = 17.32 kV。

4.测试时间:根据测试要求设定。例如，新的电缆交接测试将需要60分钟。

5.可以分阶段测试。当试验电缆的电容值在试验设备的负载能力范围内时，可将试验电缆的三相线芯并联，同时进行耐压试验。

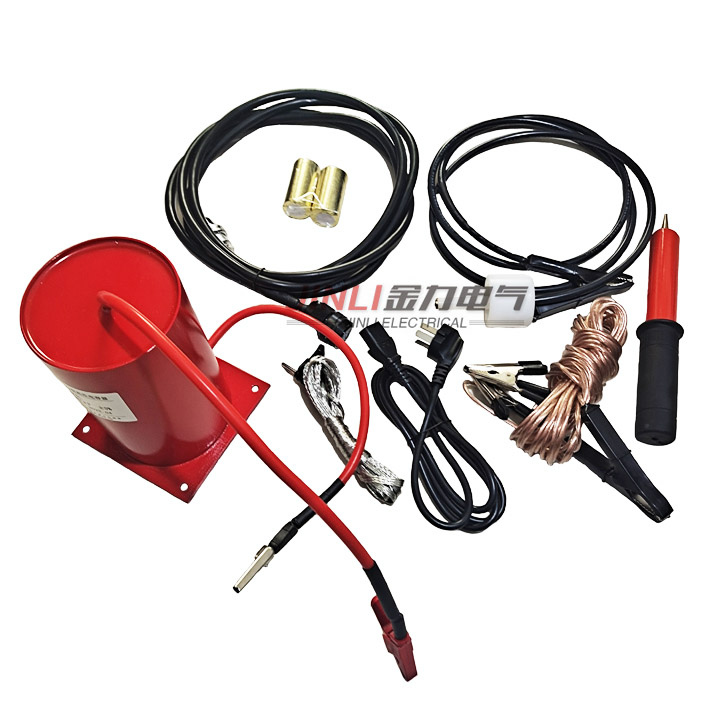

6.如图13所示，用附带的柔性连接电缆连接测试设备和测试电缆。打开电源，设置测试频率、时间和电压，以及高压侧的过流保护值和过压保护值，然后开始升压测试。升压过程中，应密切监视高压电路，并监视测试电缆是否有异常噪音。当达到测试电压时，开始记录测试时间并读取测试电压值。

7.测试时间到后，JL1012系列0.1Hz超低频高压发生器将自动停止。如果试验中没有发生破坏性放电，则认为通过了耐压试验。

8.在升压耐压过程中，如果发现输出波形异常失真、电流异常增大、电压不稳定、测试电缆有异味、冒烟、异响或闪烧等现象。，立即停止升压，停机后查明原因。如果这些现象是由于试验电缆绝缘不良造成的，则认为耐压试验不合格。如果确定测试电缆是由空气湿度或表面灰尘引起的，则测试电缆应在测试前进行清洁和干燥。

9.在9的测试期间。JL1012系列0.1Hz超低频高压发生器，若非试验电缆绝缘缺陷引起仪表过流保护，查明原因后，应重新进行全时耐压试验。
