干式变压器与变压器油浸式的区别

干式变压器与变压器油浸式的区别

　　很多人容易混淆干式变压器和油浸式变压器，分不清它们的区别。在复杂的建筑物（地下室、地板、屋顶等）和拥挤的地方需要使用干式变压器。变压器油浸式用于独立变电站。箱内变压器一般采用干式变压器，室外临时用电一般为变压器油浸式。施工时根据空间选择干式变压器和变压器油浸式。变压器油浸式空间大时可选用，空间拥挤时可选用干式变压器。在区域气候湿热地区，宜采用变压器油浸式。如果使用干式变压器，必须配备强制风冷设备。

　　一、干式变压器和油浸式试验变压器的外观

　　不同的封装形式：干式变压器铁芯和线圈外露，变压器油浸式外露变压器外壳。引线形式不同：不同的干式变压器多采用硅橡胶套管，油浸式变压器多采用瓷套管。

　　二、干式变压器和油浸式变压器的电压和散热

　　不同容量和电压：干式变压器一般适用于配电。大部分容量在1600kVA以下，电压在10K以下，有的电压等级为35kV，而变压器油浸式可以达到满容量。电压等级也做到了全电压，很多特高压1000kV测试线必须使用变压器油浸式。

　　绝缘和散热不同：干式变压器一般采用树脂绝缘，自然风冷，大容量风机冷却，而油浸式变压器采用绝缘油绝缘，绝缘油在内部循环变压器将线圈产生的热量传递给变压器的散热器进行散热。

　　三、干式变压器和油浸式变压器的负载能力

　　承载能力不同：一般干式变压器应在额定容量下运行，而油浸式变压器具有较好的过载能力。成本不同：对于相同容量的变压器，干式变压器的采购价格远高于油浸式变压器。干式变压器型号一般以SC开头，区别于环氧树脂浇注封装型、SCR无环氧树脂浇注固体绝缘封装型和SG开放式。干式变压器多采用硅橡胶套管，而油浸式变压器多采用瓷套。

　　干式变压器多用于需要“防火防爆”的场所。一般大型建筑和高层建筑应使用干式变压器。变压器油浸式在“事故”后可能会出现喷油或漏油，引起火灾。多用于户外和挖掘“事故油池”的地方。

产品简介：

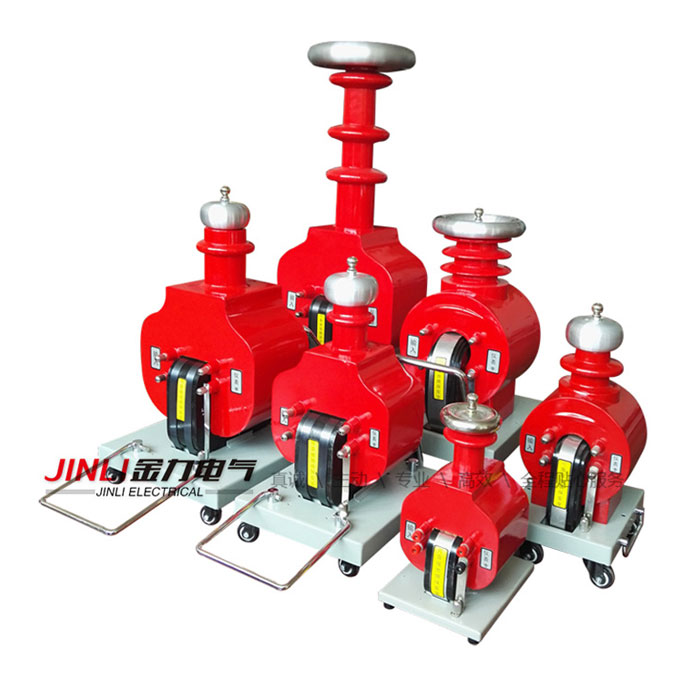

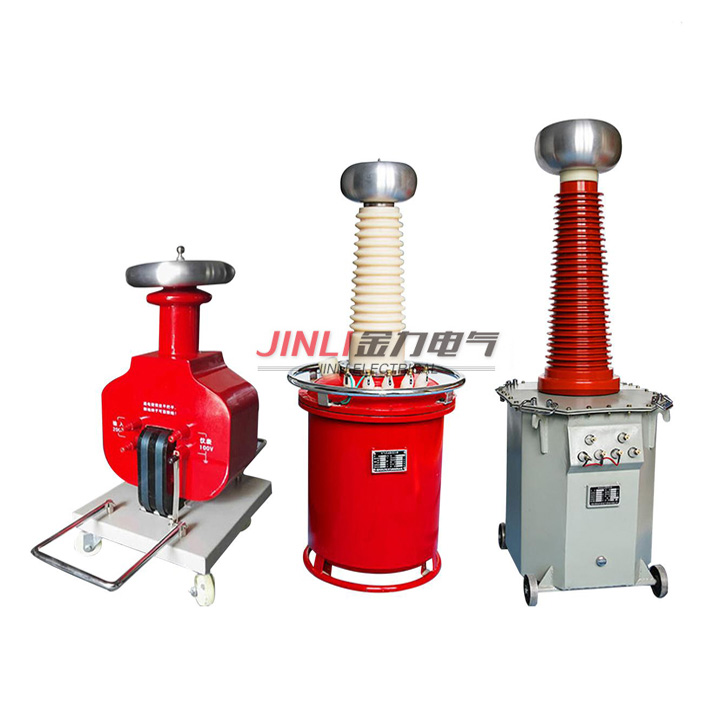

JL1008系列干式试验变压器采用环氧真空浇注及CD型铁芯结构工艺，可有效的削弱漏磁，确保绝缘强度和提高抗湿能力，具有重量轻，体积小，携带方便，造型美观及免维修，性能可靠特点。是油浸式高压试验变压器的换代产品。

产品特性：

干式试验变压器方便等特点，特别适用于现场操作使用，是国内更新换代的新型高压试验变压器。

本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

干式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

◆ 体积小、重量轻、结构紧凑、无渗油，免维护；

◆ 接线简单直观，使用方便；

◆ 绝缘可靠性好，外形美观；

◆ 有过电压保护功能。

产品参数：

◆ 输出容量：1.5~30kvA

◆ 输出电压：50~120kV

◆ 阻抗电压：≤12 %

◆ 输出电压波形：工频：正弦波

◆ 表面温升：<55>

◆ 空载损耗：0.2％~0.35％’

◆ 允许连续运行时间：1小时

◆ 间接运行时间：连续

◆ 回零保护装置

◆ 消除残余电压装置

◆ 高压工作声光报警装置

◆ 过流保护装置
