干式变压器的结构特点和形式

干式变压器的结构特点和形式

　　干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器，变比为6000V/400V，用于额定电压为380V的负载。简单地说，干式变压器是指铁芯和绕组不浸入绝缘油中的变压器。

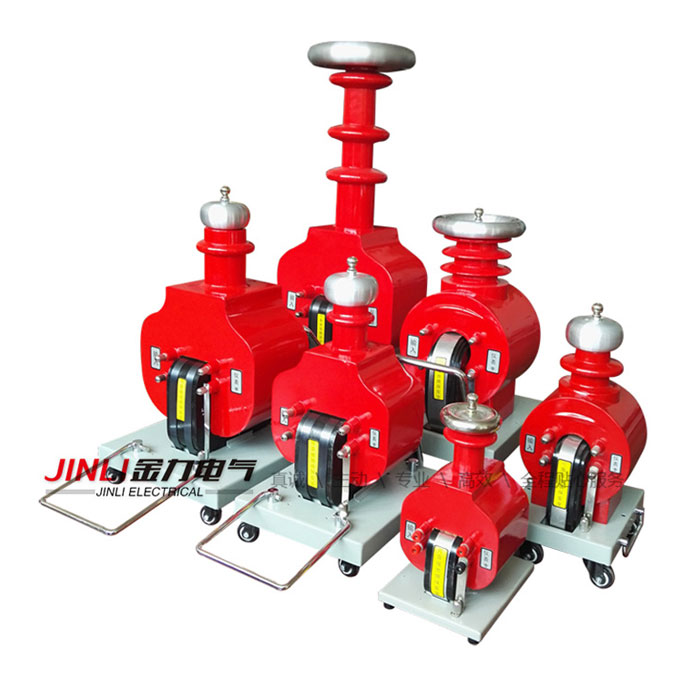

JL1008 干式试验变压器

　　结构可分为两种：（1）固体绝缘包封绕组（2）非包封绕组

　　干式变压器的结构特点：

　　1、铁芯采用优质冷轧取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿硅钢片接缝方向通过。

　　2、绕组有以下几种：

　　（1）绕组

　　（2）环氧树脂加石料应填砂

　　（3）玻璃纤维增强环氧树脂浇注（即薄绝缘结构）

　　（4）多股玻璃纤维浸渍环氧树脂绕组型（一般用3个，因为它可以有效防止浇注树脂开裂，提高设备的可靠性）

　　3.高压绕组一般采用多层圆柱或多层分段结构

　　4.低压绕组一般采用层状或箔状结构

　　干式变压器形式：

　　1.开放式。是一种常用的形式，它的身体与大气直接接触，适用于比较干燥洁净的房间，（环境温度20度，相对湿度不超过85%），一般有两种空气自冷和风冷冷却方式之分。

　　2. 身体处于封闭的外壳中，不与大气直接接触。（由于密封，散热条件差。主要用于采矿，防爆）

　　3.浇注式。采用环氧树脂或其他树脂作为主要绝缘材料，结构简单。体积小。适用于容量较小的变压器。
