　　变频串联谐振耐压试验装置励磁变压器：

　　A1、A2等高压端的电压值是根据用户试品对象特殊设计的，不能接错。

　　一般在对试验电压低、电流大的试品试验时接较低电压端，反之接较高电压端。

　　用于发电机、电动机耐压的变频串联谐振耐压试验装置的励磁变压器的输出电压较高，在使用时请尽可能将连接线与其他物体隔离。

　　励磁变压器的接地端是保证隔离效果和AQ的重要端口，必须可靠接地。

　　电容器分压器：

　　提供的电容器分压器是保证在不带任何试品的情况下，可以自升压的必备件，主要用于检查装置和效验分压器。

　　电容分压器的额定电容量通常与所有电抗器串联时的电抗值匹配，所以在没有特殊说明的情况下，对装置自升压时请将所有电抗器串联连接。

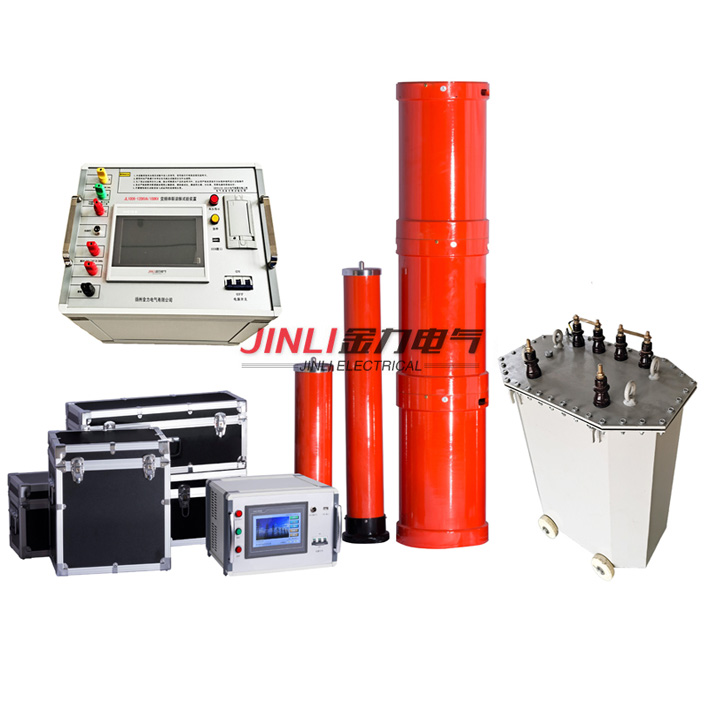

　　变频串联谐振耐压试验装置

　　变频串联谐振耐压试验装置电缆耐压试验时励磁变压器接线注意事项：

　　用于10KV电缆的耐压装置，励磁变压器一般接低端;

　　用于10KV和35KV电缆的耐压装置，10KV电缆耐压励磁变压器接低端，35KV电缆耐压励磁变压器接较高端;

　　用于10KV、35KV和110KV电缆的变频串联谐振耐压试验装置：10KV、35KV电缆耐压励磁变压器接低端，110KV电缆耐压励磁变压器接高端;

　　电抗器及电容器分压器接线注意事项：

　　对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振.

　　变频串联谐振耐压试验装置电机耐压试验时励磁变压器接线注意事项：

　　用于电机的耐压装置，励磁变压器一般接低端;

　　用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端;

　　通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

　　开关、GIS、变压器耐压试验时，励磁变压器接线注意事项：

　　用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高;

　　用于开关、GIS的变频串联谐振耐压试验装置，励磁变压器接高端，变压器耐压励磁变压器接低端;

　　通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。

　　变频串联谐振耐压试验装置电抗器接线注意事项：

　　用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。

　　用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。
