超声波局部放电检测仪双通道测量方法，在用两个通道进行检测的情况下可以连接两个传感器，在用两个通道进行检测的情况下需要同时接通两个信道并分别设定，可以将信道1设定为TEV，将信道2设定为USS。

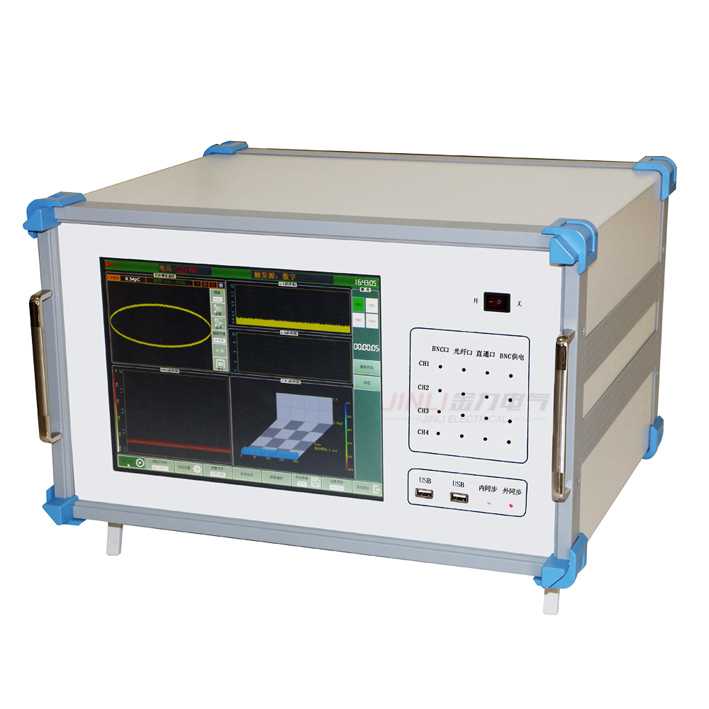

超声波局部放电检测仪双通道测量方法

1、接线

复合式TEV传感器连接方式

取下1根BNC-SMA同轴电缆，将BNC端连接到主体CH1通道BNC传感头上，将SMA端连接到复合电视传感器输出端上。

超声波传感器连接方式

取下1根BNC-SMA同轴电缆，将BNC端连接到主体CH2通道BNC传感头上，将BNC端连接到超声波传感器BNC传感头上。

2、主机设定

打开主机，点击CH1进行选择，选择当前通道为通道1，点击“MENU”菜单栏，按下F1键，选择“放电检测”为TEV，按下F2键，选择“输出电压”和“单位” 用复合式TEV传感器进行检测需要输出电压。

单击CH2，选择当前通道为通道2，单击“菜单”键，在菜单栏上按F1键选择“放电检测”为USS，按F2键设定“输出电压”和“单位” 用超声波传感器进行检测需要输出电压。

3、开始测量

单击“AUTORANGE”按钮后，按钮上的黄灯点亮时主体开始测量。

AUTORANGE打开

点击后主机进入自动触发状态，通道1显示当前复合型TEV传感器检测出的放电信号，通道2显示当前超声波传感器检测出的放电信号。 此时焦点位于CH1时，显示画面上主要显示检测CH1时设定的数据，此时焦点位于CH2时，显示画面上主要显示检测CH2时设定的数据。

开关盘局放测试主机检测到的放电信号过大时，显示画面上显示的数值变为红色，传感器变为饱和状态。

4、测量

测量及背景参考手册相关内容。

5、保存

需要用多功能站位测定器进行检测，保存当前检测的放电信号时，需要准备存储卡存储模式。

保存图像：单击“SAVE/RECALL”，保存/调用菜单栏，然后单击与“图像”对应的F5键进行保存。 此时的放电信号被保存在u盘中。 检测结束后，可以将U盘插入电脑，打开检测时存储的放电信号波形的图像。

6、关闭

检测完成后，点击“AUTORANGE”按钮关闭自动触发器，则该键的指示灯熄灭。 关闭自动触发器后，菜单栏弹出后，点击“MENU OFF”关闭菜单栏即可。
