手持式光数字通用测试分析仪

1.1.   产品简介

 手持式光数字通用测试分析仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于 IEC61850 通信标准体系，采用先进计算机技术实现的继电保护试验装置。

手持式光数字通用测试分析仪采用平板式的操作方式，基于稳定可靠的低功耗工业平台搭载电泓操作系统，具有功能强大、精度高、体积小、重量轻的特点，可实现对继电保护装置、测控装置、智能终端的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

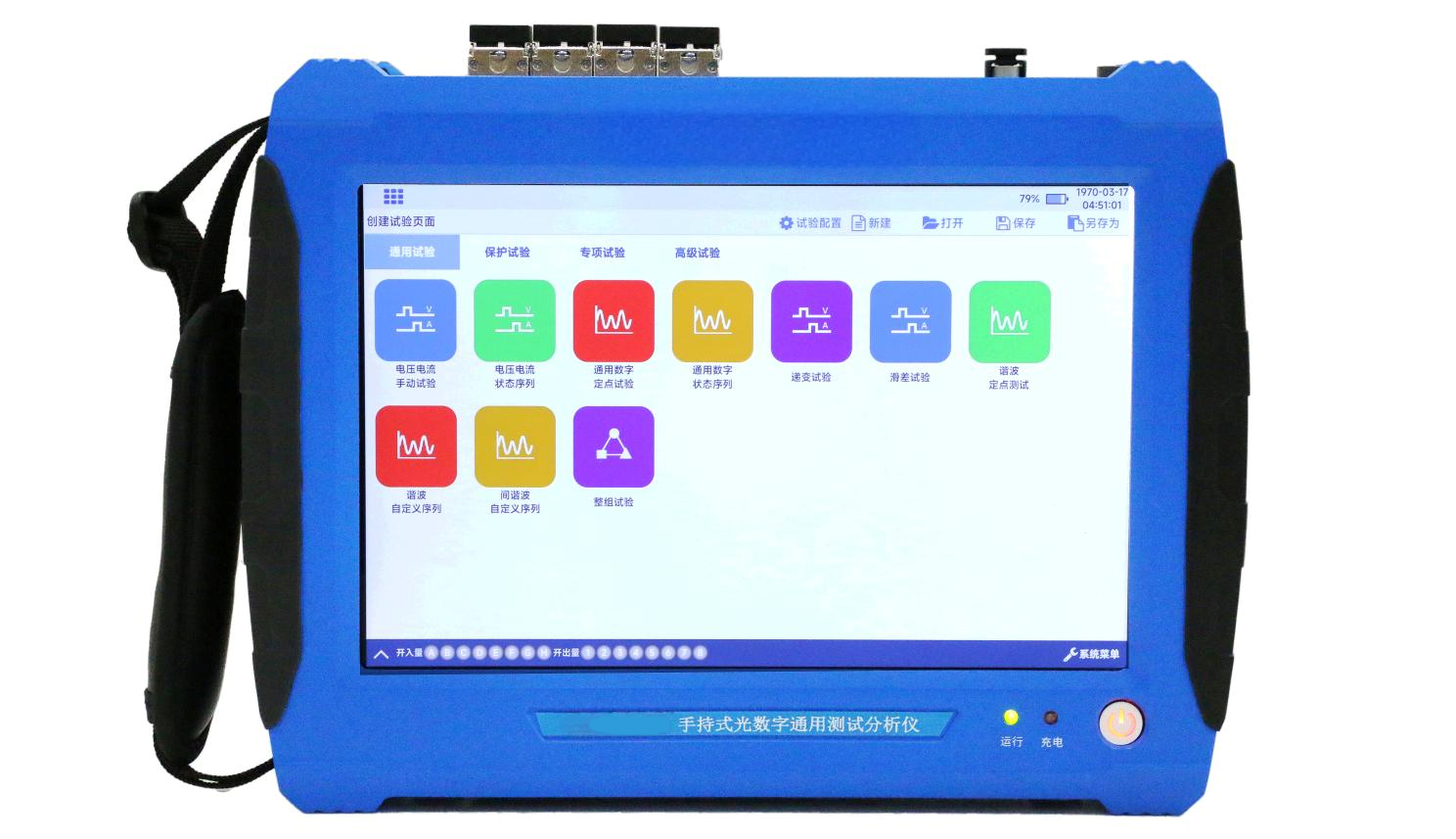

图 1 产品正视图

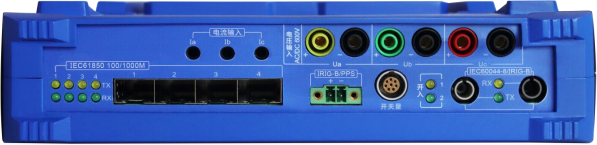

图 2 产品顶视图

1.2.   产品技术特点

1)  智能测试模块

支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

2)  数字量输出

可对数字化变电站的保护、测控装置、智能终端进行测试；

3)  模拟量测量

配置高精度电流钳，可同时支持 3 路模拟量电流和 3 路模拟量电压测量；

4)  多种扫描模式

支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

5)  虚端子图形化显示

支持虚端子图形化显示功能，数据流向清晰明了；

6)  SCD 文件图展示

具备 SCD 文件比对及 SCD 文件图形化展示功能；

7)  报文同时收发

支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光数字报文输出。GOOSE 信号可独立收发，也可与IEC61850-9-2 共一个光以太网接口收发；

8)  FT3

支持 FT3 及DL/T 282 报文输出，并且支持 2M/4M/6M/8M/10M 波特率 UART 编码及 5M/10M 曼切斯特编码；

9)  异常测试

具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；

10) 故障回放

支持故障仿真和 COMTRADE 格式数据的故障波形文件回放功能，可批量回放，文件夹回放，前拓展波形回放，连续回放等；

11) MMS 服务

通过网口具备对保护装置的 MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；

12) 虚回路及压板可视化

可以实时查看保护装置中软件版本、软压板状态、GOOSE 报文、SCD 中 CRC 和虚端子 CRC，智能终端中软件版本、GOOSE 报文和虚端子 CRC，交换机软件版本；

13) 对时与授时

具备同步触发功能，支持光电 IRIG-B、PPS 信号及 PTP 1588 对时方式并可支持对外输出光 IRIG-B、 PPS 及 PTP 1588 授时信号；

14) 硬接点开入及开出

开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离；开出为 2 对快速开出开出反应时间小于 0.1ms

15) 报文接收及分析

具备报文接收存储及分析功能，可将接收到的报文用 软件 打开进行分析或导出，还支持 pcap 报文回放

16) HDMI 接口

可连接外部显示屏，支持高分辨率视频传输，方便演示；

17) 触摸操作

配备 8 寸高清电容触摸屏，支持触摸操作；

18) 自带锂电池供电

自带锂电池，待机时长长达 8 小时，同时支持多块电池快速进行更换，实现无限续航；

19) 装置重量

手持式设计，1.6Kg 方便携带；

20) 操作系统

采用电鸿操作系统，运行稳定；

21) 语音功能

具备智能语音识别功能，简单、快捷、gaoxiao；

1.3.   装置锂电池保护和注意事项

1. 避免重击或挤压：锂电池内部结构复杂，主要由电池芯、电池保护板和外壳三部分组成。如果发生重击或挤压，极易损坏其中的任何一个部分，导致电池漏液、爆炸等严重后果。

2. 避免高温、低温环境：锂电池装置的使用温度一般在 0~45℃之间，如果温度过高或过低，会影响电池的性能和寿命。特别是在高温环境下，会加速电池的老化和自放电，容易导致电池失效。

3. 注意防水、防潮：锂电池一旦被水液淋湿，会导致电池短路甚至引发火灾、爆炸等严重后果。因此，在使用和存储时要注意防水、防潮。尤其是在海边、游泳池、浴室等水汽较大的地方，更要小心使用。

4. 使用ZY充电器：锂电池的充电需要控制电压和电流的JZ控制，所以必须使用ZY的充电器。不要使用不符合规定的充电器进行充电，否则会导致电池过充或过放，损坏电池或引起火灾等严重后果。

5. 电池充电及维护：在使用锂电池时，应避免长时间深度放电，尽量在电量剩余 10~15%时进行充电。过度放电不仅会降低电池容量，还会导致电池损坏；强烈建议您不要在充电的过程中使用测试仪。本测试仪在关机状态下大约 2 个小时可以充满电，在使用过程中大约4.5 个小时可以充满电。

注意：在产品长期未使用时，每 3 个月至少要对电池进行一次完整的充电操作，防止过放电导致电池损坏。

6.电池更换：JL5007B 的电池寿命大约在 3-4 年，如果发现电池充不进电或耗电过快，请勿自行拆卸设备， 请您将测试仪发给我公司进行更换。
