WJZF微机型直流高压发生器使用说明书及技术参数选型

WJZF微机型直流高压发生器使用说明书及技术参数选型

AQ警告:

●  使用WJZF微机型直流高压发生器的工作人员必须是具有“高压试验上岗证”的专业人员。

●  使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。

●  试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书（图1）所示一点接地。

●  对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用随电棒放电，zui后直接接上地线放电。

●直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在AQ距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人造成伤害。

电缆试品试验时必须使用限流电阻！其它试品时不需要限流电阻！

应用范围:

WJZF微机型直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

升压方式：手动升压.

技术特点

WJZF微机型直流高压发生器。应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术屏幕设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题。0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度≤0.5%。增加了任意电压、电流下计时功能，及总时间T1和分段计时T2功能。仪器增加了万年历和时间功能。

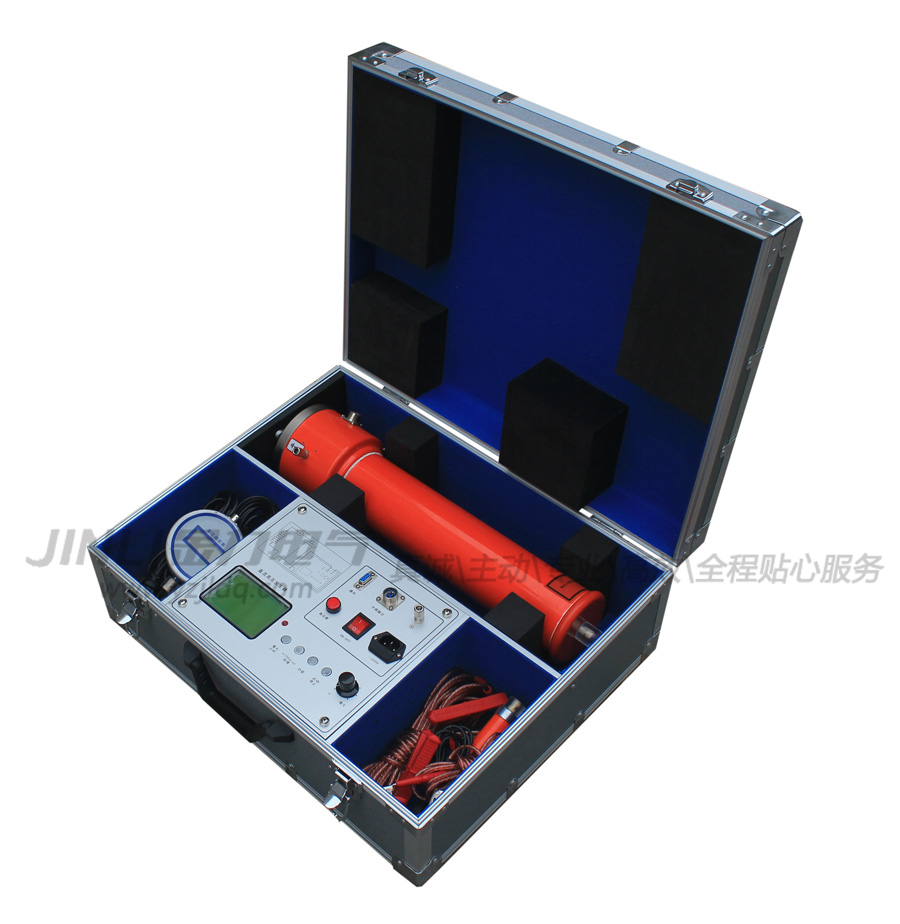

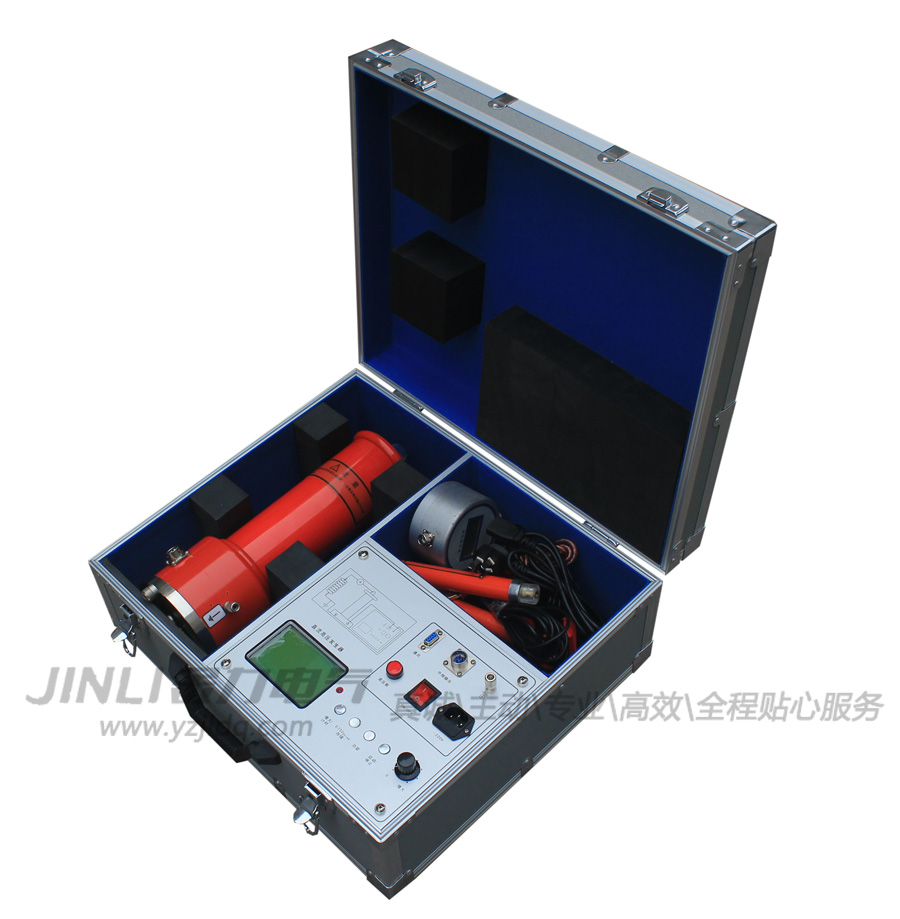

·机箱采用便携式机箱，携带方便。

·采用AIPWM技术，对PWM不准确线性度进行了调整，精度得到了大幅度提高。纹波系数≤1%。

·AI氧化锌避雷器和油浸式变压器测量功能。可以直接保存实验报告，精度≤0.5 %。保持手动0.75UDC1mA。

·并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题。误差≤1%

·全量程平滑调压，电压调节精度≤0.5%，稳定度≤0.5%，电压电流误差≤0.5%±1个字

·带有总时间T1和分段计时T2，及任意电压、电流下计时功能。

·仪器增加了万年历和时间功能。

主要技术性能及规格及工作方法：
