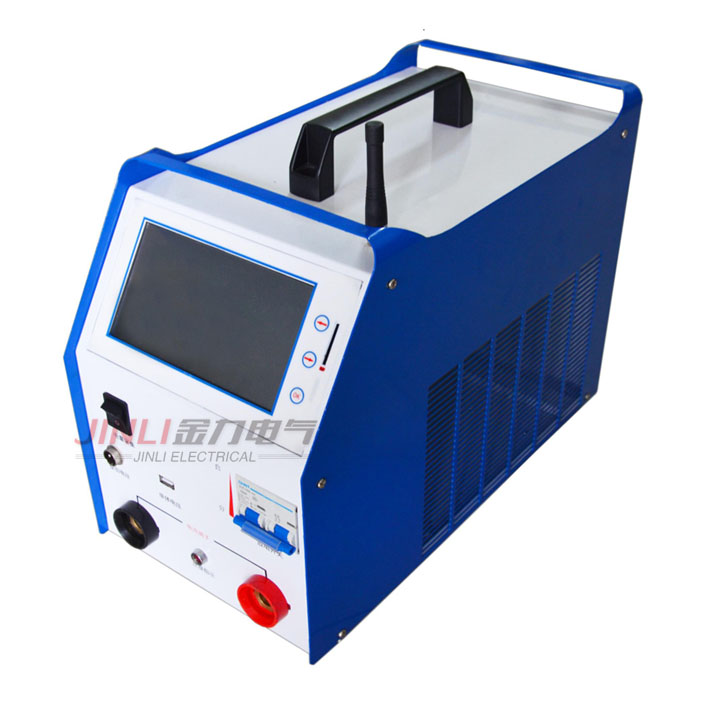

FDY/220V系列蓄电池放电测试仪

来源:扬州金力电气   添加时间:2022-06-13 16:16:30   浏览次数:610


产品简介:
FDY/220V系列蓄电池放电测试仪产品主要用于电力直流行业的后备电源铅酸蓄电池的放电测试,具备蓄电池快速容量测试、在线监测及容量核对测试三大功能于一体的产品,集成化程度高、体积小巧、功能完善。
产品特性:
◆ 在线监测的功能:在电池组处于在线放电、均充、浮充状态下,可对电池组以及每个单体电池进行实时在线监测,监测内容包括:电池整组电压、每一节单体电池电压、电池组充放电电流、电池组监测时间、电池组充放电容量等指标。
◆ 设备支持恒流、恒功率放电测试模式:能满足多种测试要求,当需要检测蓄电池容量时,可以选择恒流放电模式,准确测试蓄电池组的实际容量;当需要检测蓄电池带载能力时,可以选择恒功率测试模式,准确模拟蓄电池组带真实负载时的后备供电时间。
◆ 在线补偿式放电功能:在线放电时,主机显示电流=电池组放电电流=主机内部假负载电流+实际负载电流,由于在线放电时实际负载电流会随着在线电压的变化而变化,主机内部假负载电池也会自动进行调整,以保证蓄电池组一直以真正的恒流方式放电
◆ 单体监测模块:用户可以选择设置单体电压类型。单体电压监测模块,有线无线可选。每个无线监测模块可以同时监测24个1.2V2V4V68V12V电池单体,(整组48V单体2V的只需要一个模块)无线模块接线操作更加简单。
◆ 在做容量放电试验时可同时设置四个放电终止条件:①整组电压终止条件;②单体电压终止条件;③放电时间终止条件;④放电容量终止条件。也可根据需要人为终止正在进行的测试过程;
◆ 7英寸超大触摸屏:采用大尺寸触摸屏,可直接在屏上进行点击操作,简单明了。
◆ 测试过程中,各单体电压实时检测和显示:在主机屏幕上呈现出各单体电压柱状图的变化轨迹,还能自动实时呈现出电压zui高与zui低的单体,帮助您快速分析单体变化的趋势。,并且可显示单体电压柱状图。
◆ 放电参数预设功能:允许预先内置多达9种常用的放电参数设置,很多情况下无须重新设置放电参数,方便使用者放电操作,加快测试速度。使用者也可以对内置的预放参数进行修改。
◆ 智能判别程序:让仪表能自动判断单体监测是夹子脱落还是真正达到门限,避免人为中断放电过程,让测试过程更加顺畅。
◆ 操作简单方便:全部采用模块化界面,良好的人机对话功能,操作简单,流程清晰,每一个界面及操作步骤都有简洁提示,从根本上避免了错误操作。

产品参数:

特    性

技术参数:220V/30A/60A/100A/150A/200A/300A/500A(产品选型)

型    号

220/30

220/60

220/100

220/200

整组电压测量范围

0~285V

0~285V

0~285V

0~285V

整组电压分辨率

0.01V

0.01V

0.01V

0.01V

电压测试精度

0.5%

0.5%

0.5%

0.5%

放电电流工作范围

2~30A可连续设置

2~60A可连续设置

2~100A可连续设置

2~200A可连续设置

恒流放电电压范围

180~280V

180~280V

180~280V

180~280V

放电电流控制精度

0.1A

0.1A

0.1A

0.1A

电流测试精度

1%

1%

1%

1%

单体电压测量类型

2V/6V/12V

2V/6V/12V

2V/6V/12V

2V/6V/12V

单体电压测量范围

2V:0~4V

6V:0~8V

12V:0~15V

2V:0~4V

6V:0~8V

12V:0~15V

2V:0~4V

6V:0~8V

12V:0~15V

2V:0~4V

6V:0~8V

12V:0~15V

单体电压分辨率

2V/6V:0.001V

12V:0.01V

2V/6V:0.001V

12V:0.01V

2V/6V:0.001V

12V:0.01V

2V/6V:0.001V

12V:0.01V

工作电压

AC 220V±15%

(直流和交直流可选)

AC 220V±15%(直流和交直流可选)

AC 220V±15%(直流和交直流可选)

AC 220V±15%(直流和交直流可选)

散热方式

强风冷制

强风冷制

强风冷制

强风冷制

通讯方式

RS232通讯和SD卡口通讯

RS232通讯和SD卡口通讯

RS232通讯和SD卡口通讯

RS232通讯和SD卡口通讯

显示方式

7寸彩色液晶显示,带触摸

7寸彩色液晶显示,带触摸

7寸彩色液晶显示,带触摸

7寸彩色液晶显示,带触摸

外型

长440×宽225×高300mm

长480×宽225×高410mm

长600×宽250×高410mm

长600×宽225×高630mm

重量

小于10.5Kg

小于13Kg

小于18.5Kg

小于25Kg
