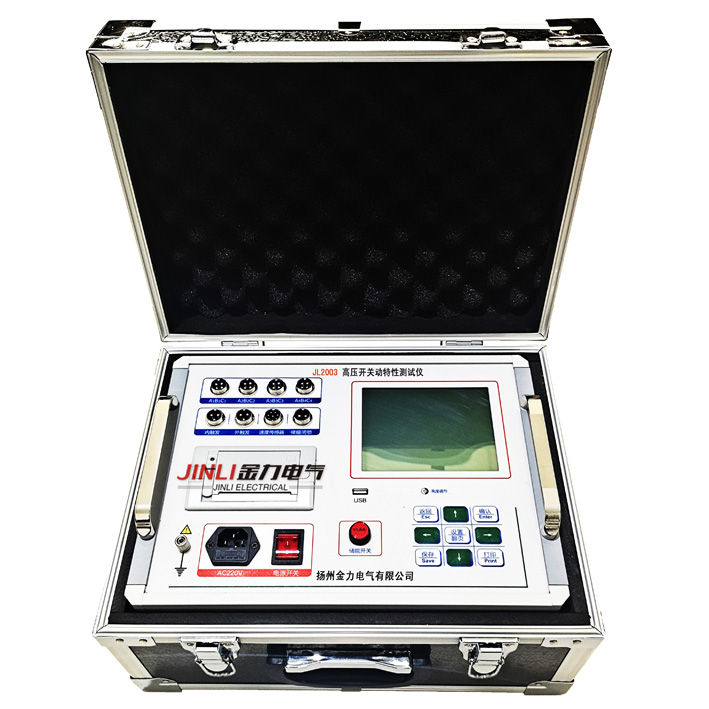

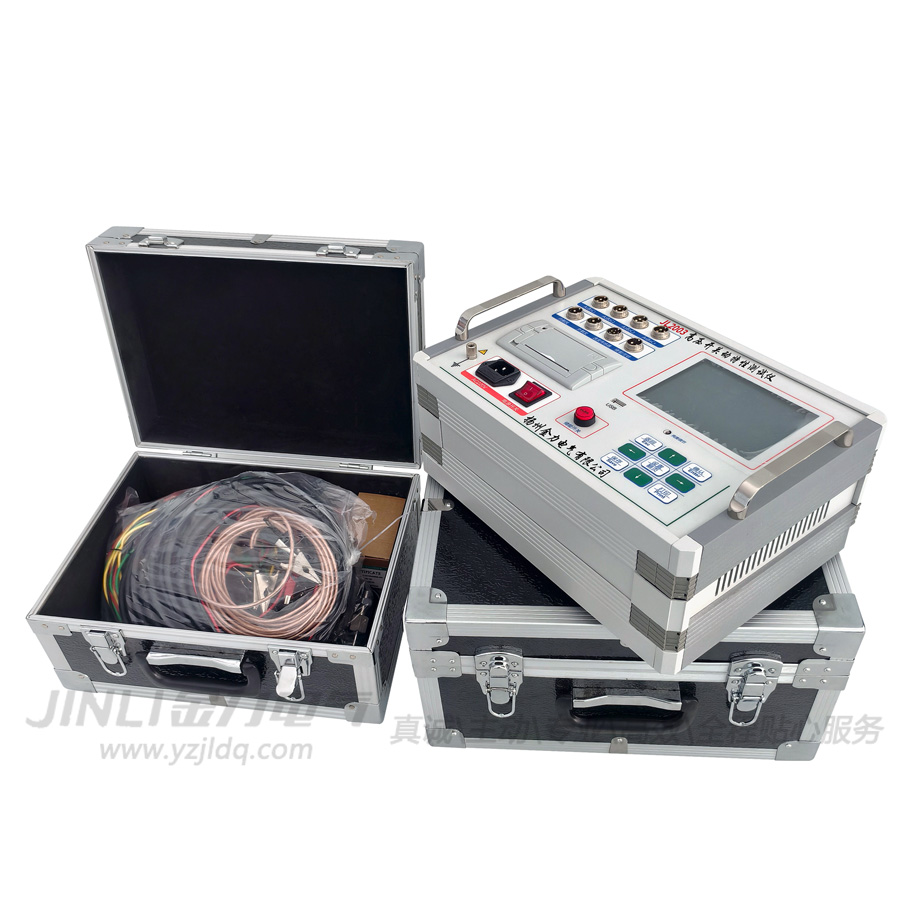

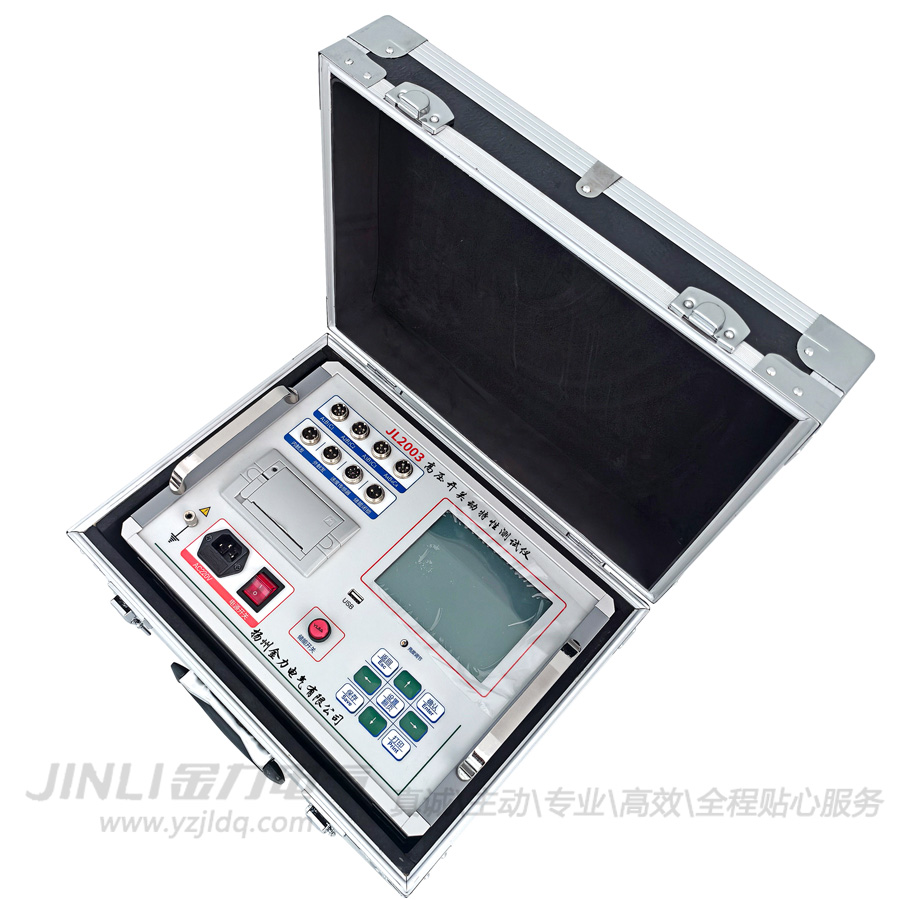

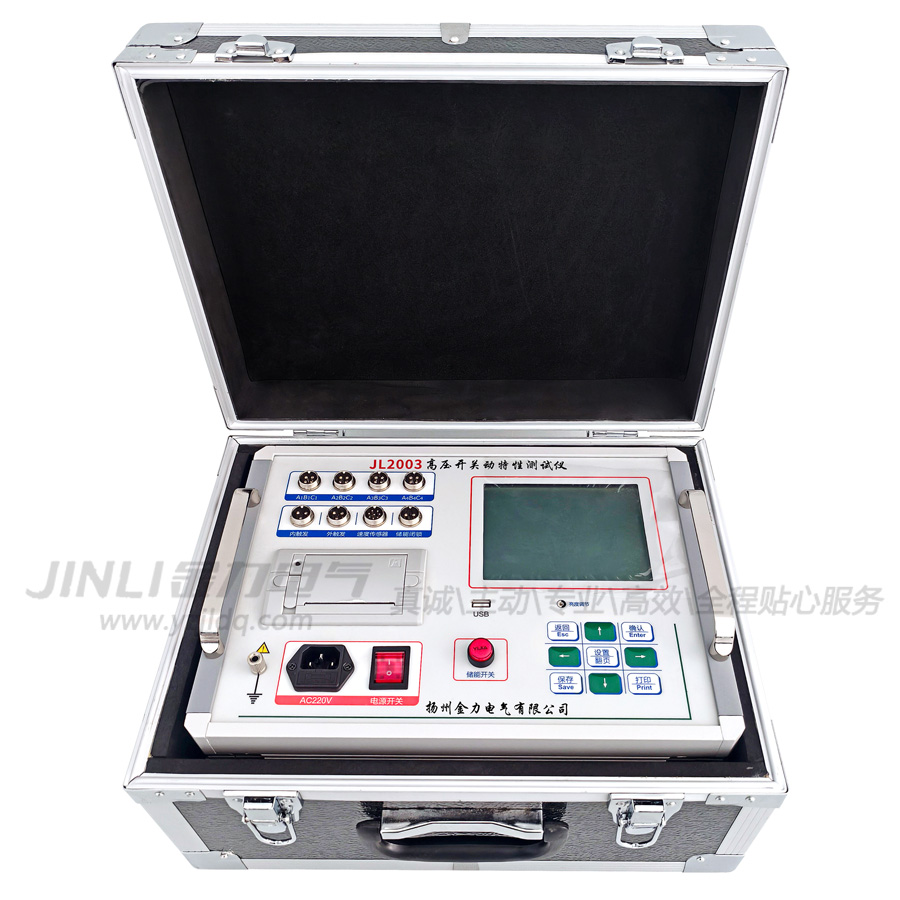

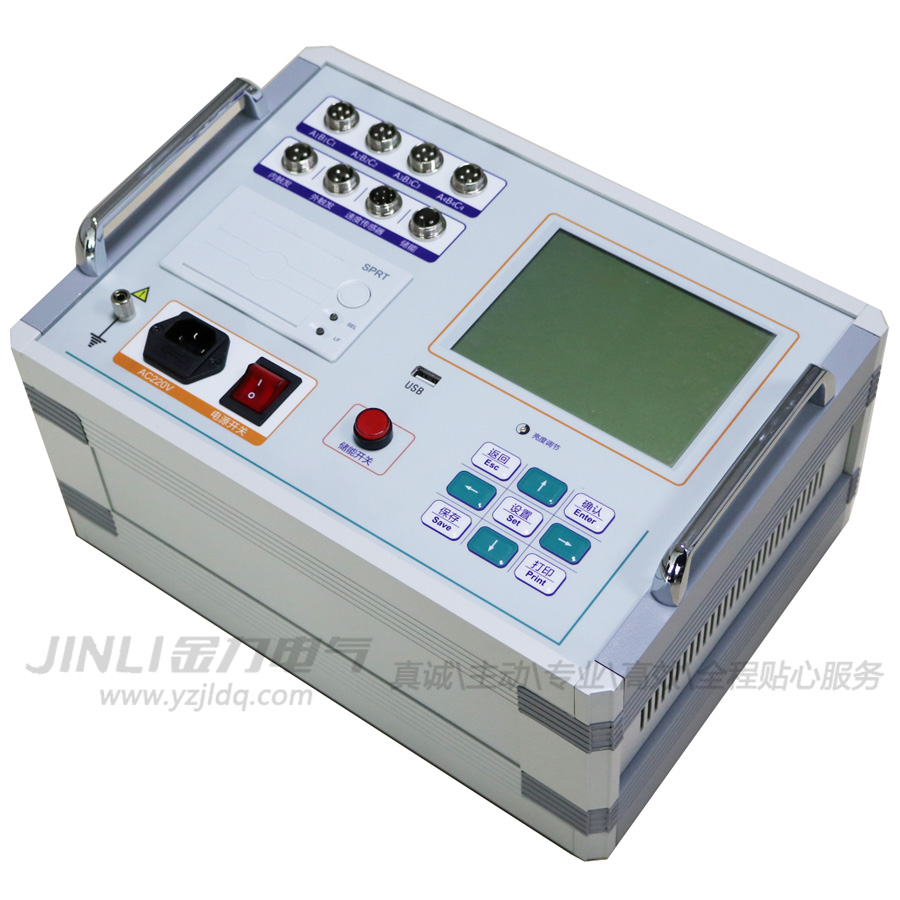

JL2003高压开关动特性测试仪

添加时间:2022-01-15 14:42:31   浏览次数:1166

产品简介:

  JL2003高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定,抗干扰性强,可在500KV等级及以下电站做实验,接线方便,操作简单,是高压开关检修试验方便的工具。

产品特性:

  ◆ 仪器可自动识别断口分、合闸状态,并根据参考断口状态提示相对应的合、分操作。

  ◆ 独立的12断口,可检测并提示断口的连接状态,方便用户检查接线。

  ◆ 机内可存储50组测试结果。

  ◆ 大屏幕液晶(320×240)LCD显示, 灰屏,阳光下不反光不黑屏,图文及汉字菜单操作提示,人性化菜单式界面,操作简便。

  ◆ JL2003高压开关动特性测试仪具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。

  ◆ 机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器和测试仪器。

  ◆ JL2003高压开关动特性测试仪可进行电动和手动分合测试。

  ◆ 可进行高、低电压实验,自动寻找低分或合闸电压。

  ◆ 重合闸试验,可做合分、分合,分合分等参数测量。

  ◆ 真空接触器(单线圈)参数测量。

产品参数:

  ◆ 时间测量:12路

               固有分闸(合闸)时间

               分闸(合闸)相内不同期

               分闸(合闸)相间不同期

               合闸(分闸)弹跳时间(弹跳次数)

               测试范围:0.01ms~10000ms

               准确度:1ms~100ms内准确度0.1%±2个字,

               大于100ms准确度0.5%±2个字

  ◆ 速度测量:刚分(刚合)速度

               指定时间段(行程段或角度段)平均速度

               测速范围:1mm传感器:0.01~25.00m/s,

                       0.1mm传感器:0.001~2.50m/s,

                   360°角度传感器:0.01~25.00m/s

                                  传感器:0.01~10.00m/s

  ◆ 行程测量:动触头行程(行程)

               接触行程(开距)

               过冲行程或反程(超程)

  ◆ 传感器测量范围:直线位移传感器:50mm,分辨率:0.1mm,行程0.1~50mm

                     直线位移传感器:300mm,分辨率:0.1mm,行程10~300mm(选配)

                     直线位移传感器:500mm,分辨率:1mm,行程10~500mm(选配)

                        360线传感器:360°,分辨率:0.25о,行程1mm~1000mm

  ◆ 电流测量:显示电流为分(合)闸线圈的大电流值

  ◆ 显示屏:320×240液晶屏,对比度可调

  ◆ 数据存储:可存储100组测量数据

  ◆ 打印机:高速热敏打印机

  ◆ 仪器电源 :AC/DC 220V ± 10%;50Hz ± 2%

  ◆ 直流电源:输出电压:25~265V连续可调,输出电流:≤ 15A(短时)

  ◆ 储能电机电源:输出电压:25~265V连续可调,输出电流:≤ 15A(短时)

  ◆ 主机体积:360×250×140mm

  ◆ 使用环境:  -10℃~+50℃

  ◆ 相对湿度:≤90%
