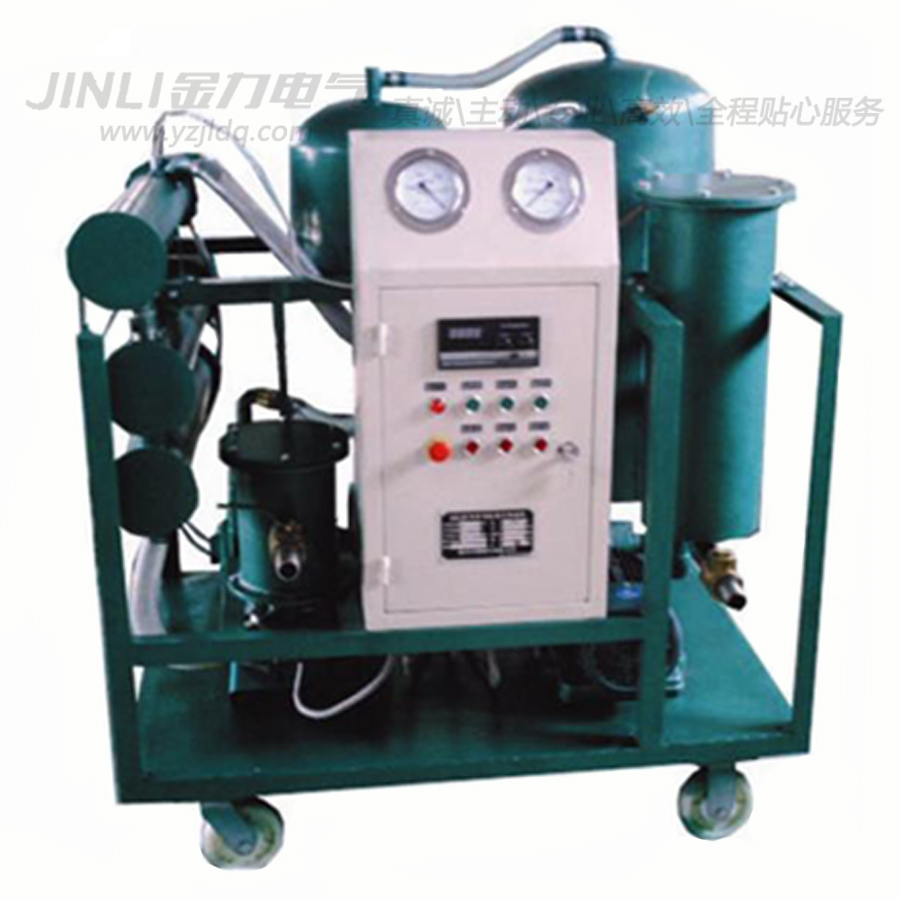

DZJ系列变压器油真空滤油机

添加时间:2022-04-22 10:27:21   浏览次数:714

产品简介:
为适应电力维修部门现场检修各类高低压带油设备的需要,我们参考日本加藤公司和德国西门子公司的技术,严格执行国家标准以DL/T521-93-2002变压器油真空滤油机使用导则为指导,设计具有体积小,比例重量轻、移动方便、噪声低、连续工作时间长,性能稳定,操作方便等特点,DZJ系列变压器油真空滤油机,是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、40℃以下机油、液压油等油液中的水份、气体和杂质的理想设备。
产品用途:
◆ 可用于各类油浸变压器、油浸电流、电压互感器及少油继路器,进行现场滤油及补油。
◆ 可用于对上述设备进行现场热油循环干燥,尤其是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。
◆  可用于对密封油浸设备进行现场真空注油和补油及设备抽真空。
◆  还可以用于对轻度变质的变压器油进行再生净化,使其性能达到合格油标准。
产品特点:
本机与国际国内的同类产品相比较有如下特点;
◆ 体积小、重量轻,是同类产品重量的二分之一。
◆ 改进完善了油气分离的设计。利用真空进油,装设了管状旋转喷油器,减少了阻力,回旋速度快,增加了油气分离效果。
◆ 根据用户的需要,净油器部分的过滤介质由特制精滤芯为过滤介质,特制精滤芯为无纺密纸做成,当发现过滤慢时只需剥掉外面一层无纺密纸即可。
◆ 一机多能,这是本机的一个重要特点。由于本机在现场使用,并利用原来的带油设备做储油罐,使热油循环本机与设备之间,这样便使滤油、再生、热油循环干燥三种功能同时进行,省工、省时、确为一举三得。
工作原理:
是根据水和油的沸点不同而设计的,它由真空加热罐、精滤器、冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成。真空泵将与真空罐内的空气抽出形成真空,外界油液在大气压的作用下,油经过入口管道进初滤器消除较大的颗粒,然后进入加热罐内,经过加热到40-75℃的油通过自动油漂阀,此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状,油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内,进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液,被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程,使洁净的油从出口处排出机外。

使用说明:

是根据水和油的沸点不同而设计的,它由真空加热罐、精滤器、冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成。真空泵将与真空罐内的空气抽出形成真空,外界油液在大气压的作用下,油经过入口管道进初滤器消除较大的颗粒,然后进入加热罐内,经过加热到40-75℃的油通过自动油漂阀,此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状,油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内,进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液,被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程,使洁净的油从出口处排出机外。
使用说明:
连接好进出油管油路,接通380V,接好接地线,检查各电路是否连接可靠,各油路阀门是否打开,准备无缺后再进行操作程序;点动真空泵,使泵内的油能正常运行,再使真空泵连续运转。当真空表面达到表限时,可打开进油阀,直至真空缸内下视窗看见油面时,即启动排油泵开关,开始排油过滤杂质,油路正常循环,打开加热器开关,挥发油中水份,如果油中水份较多时,真空缸内油沫会增高,此时必须打开放气阀控制适应的真空度,待水份减少、油下降后关闭放气阀,使真空度达到极限。此时要注意各仪表的反应,如果压力表读数大于0.3MPA时,说明滤油器内滤芯表层杂质太多,需要去掉表层滤纸即可,工作完毕后,参看原理示意图,打开放气阀使真空度达到正常大气压,排完缸内的油,剩下的油从放油阀放出,防止下次使用时,混入不同型号的油中。
产品参数对照表:

产品型号性能

DZJ

-30

DZJ

-50

DZJ

-75

DZJ

-100

DZJ

-125

DZJ

-150

DZJ

-200

DZJ

-300

工作

能力

流量L/min

30

50

75

100

125

150

200

300

击穿电压Kv

≥60

≥70

真空度

≤0.098

工作压力(Mpa)

≤0.35

工作噪音(dB)

≤70

≤75

≤80

含水量mg/kg

≤7

含气量%

≤0.3

电加热功率Kw

15

15

24

36

48

60

72

75

总功率Kw

16.5

32

32

36

56

67.2

80

80

电源电压V

380

进出口径

DN25

DN32

DN48

DN50

DN60

油温范围

30—60℃

重量(Kg)

230

340

390

460

520

600

750

800

外形尺寸mm

900

*750

*1150

1200

*900

*1450

1400

*1000

*1550

1600

*1100

*1700

1700

*1100

*1800

1700

*1100

*1800

1800

*1200

*1900

1900

*1200

*1900
