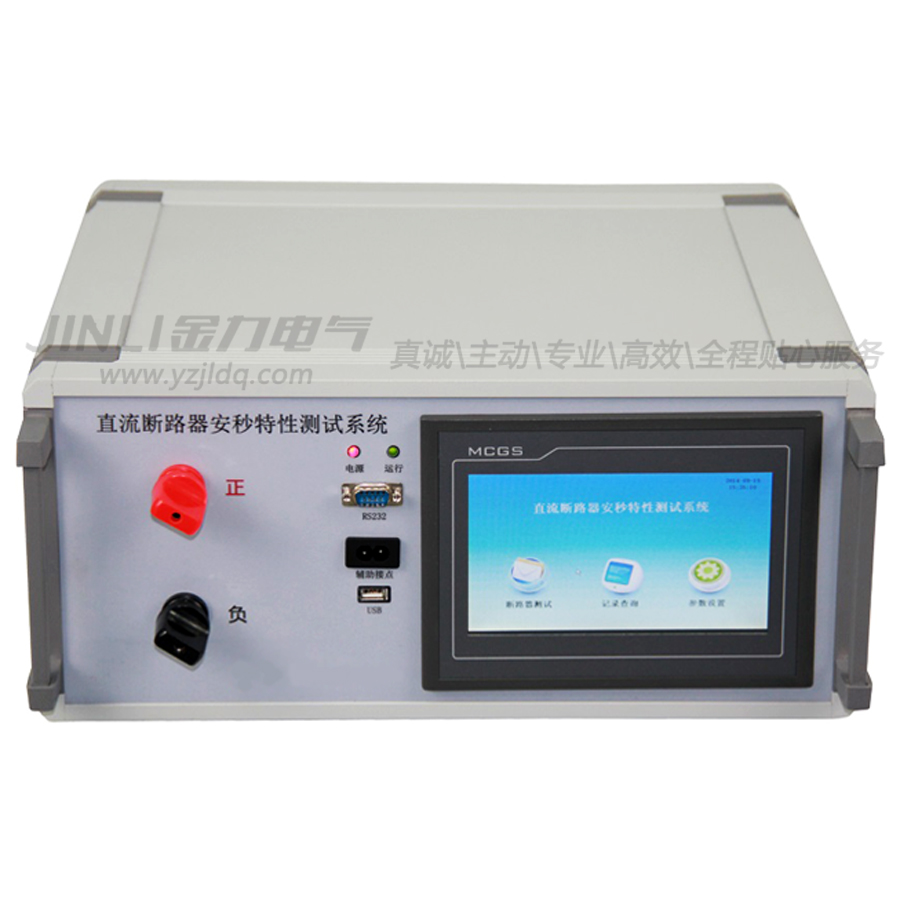

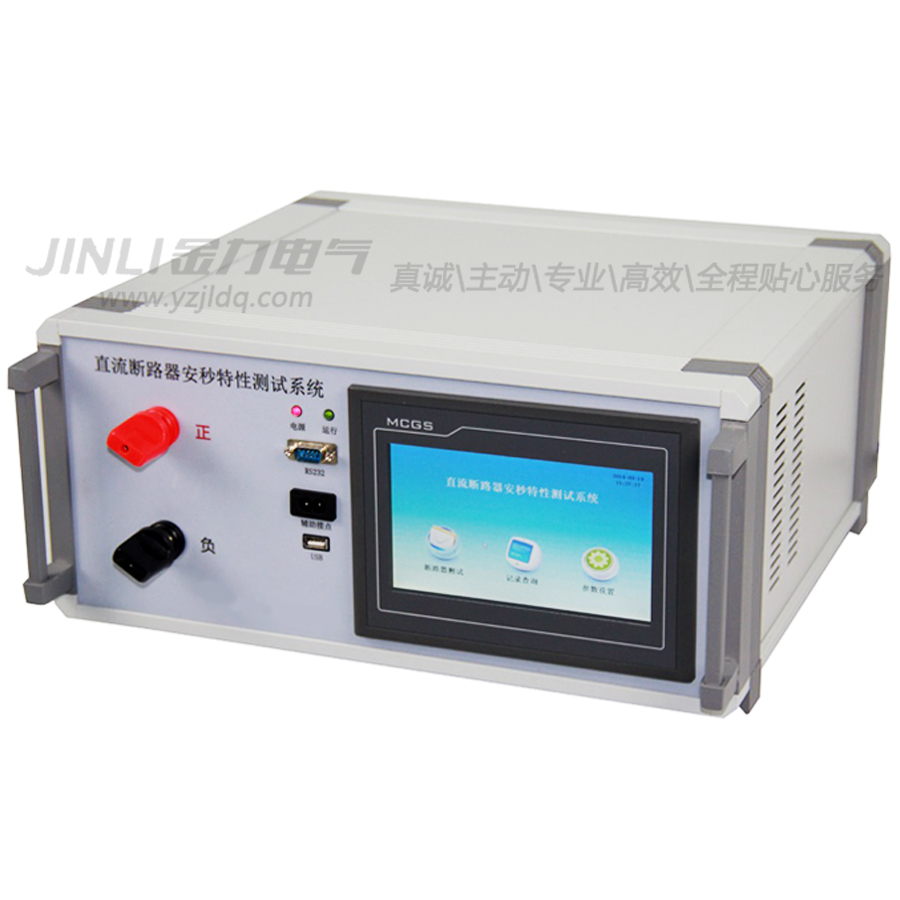

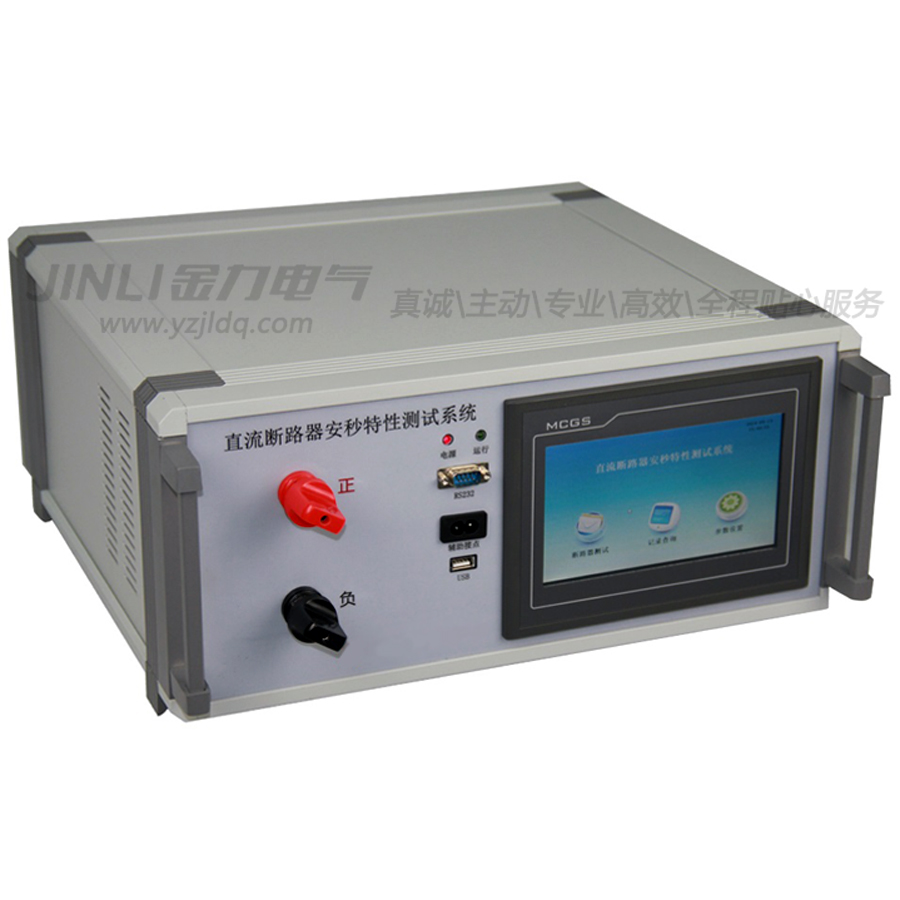

JL4009型直流断路器安秒特性测试系统

产品简介：
JL4009型直流断路器安秒特性测试系统是专为变电站试验、检修、维护等工作而设计。利用自动控制、直流大电流发生技术、高速采样技术，实现了电力直流电源系统的微型或塑壳直流断路器的过载保护动作时间、短路保护动作时间、定时限可返回时间和上下级断路器之间的级差配合进行测量与验证。系统具有准确、AQ、可靠、美观等特点。
JL4009型直流断路器安秒特性测试系统试验过程严格执行GB14048.2-2008和GB10963.2-2008以及DL/T5044-2004标准。从而提高变电站直流系统的jiankang水平，避免直流配电网络拒动、误动、越级而引发的大面积停电事故。
产品特性：
国内首台完全符合Q/GDW1901.4-2013标准《电力直流电源系统用测试设备通用技术条件—直流断路器动作特性系统》所有指标。
◆ 基于数字式快速处理技术，实现按GB14048.2-2008和GB10963.2-2008以及DL/T5044-2004中相关要求，进行单个直流断路器动作时间测试和判断，现场安装完成的直流回路进行两级及以上级差配合验证的能力和功能
◆ 试验过程中能随时查看被测直流直流断路器动作（时间-电流）特性曲线图，按GB14048.2-2008中4.7.4关于时间-电流特性曲线的要求进行描绘。
◆ 直流输出电压为220（110）V时，zui大输出直流电流不小于1500A且保持时间不小于1S。
◆ 时间常数在2ms～5ms范围内调整，采用2ms、2.5ms、3ms三个固定档位调节。
◆ 具备完善的输入缺相、过热保护、测试回路开路保护、限流和限时保护迪翁功能，能人为中断、暂停与恢复动作特性 和级差配合验证，按设置时间切断在试验中的试验电流，能按测试需求调整试验电流值。
◆ 本产品配置管理系统，能对测试数据和动作波形进行储存、分析和管理，能自动生成测试报告，被测数据也能方便转成Excel格式，达到数据共享并方便的形成 需要的报告格式。
◆ 提供USB接口、RS232或RS485的标准接口，方便测量数据读取与分析。
◆ 采用触摸屏，中文操作界面，具备友好的人机对话功能，每步操作均有提示及确认。
◆ 体积小、重量轻。
◆ 通过密码设置实现权限管理。
◆ 集数据管理、仿真为一体的测试系统。
技术参数：
◆ 电源输入：380V±20%，频率50Hz
◆ 测试电流范围：0-1000A （可定做2000A）
◆ 测试电流纹波系数：小于1%
◆ 输出电流稳定性：≤±1%
◆ 时间记录范围：0.1ms-1000s
◆ zui小时间分辨率：0.1ms
◆ 外型尺寸：230mm（宽）×450mm（高）×500mm（深）
包括铝合箱、附件290mm（宽）×530mm（高）×550mm（深）
◆ 重量：12.5kg 附件 10kg
◆ 包装：铝合金仪表箱
◆ 不需要任何防护措施,可以直接测试
