JL9018数字式地下管线探测仪（电缆路径及识别仪）

产品简介：

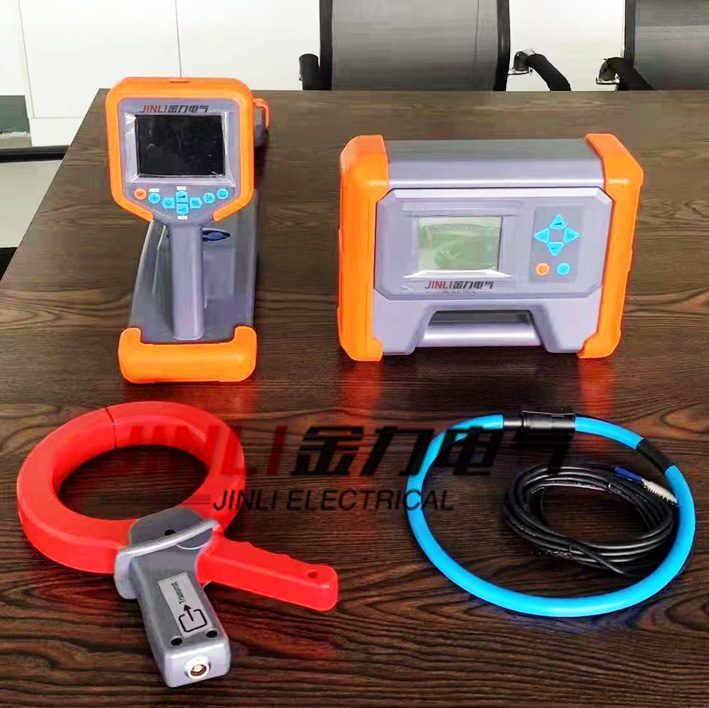

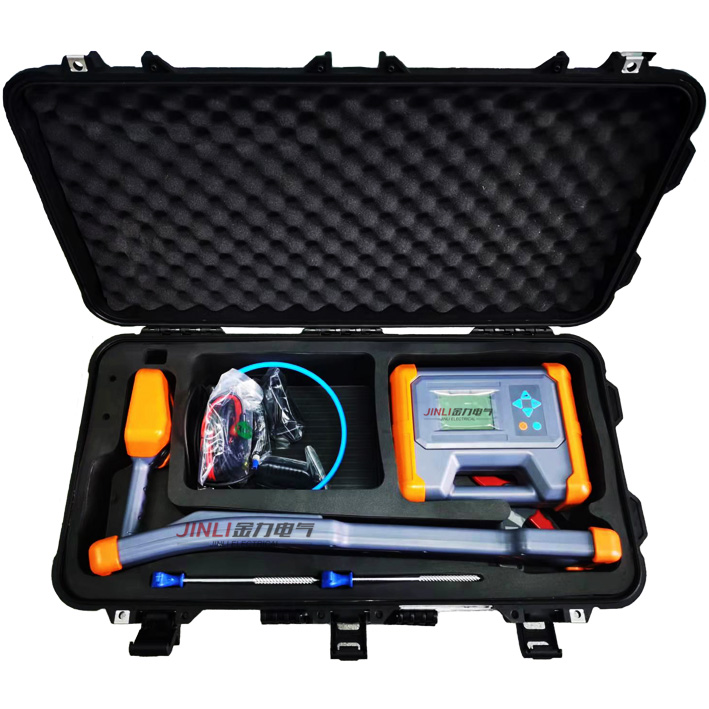

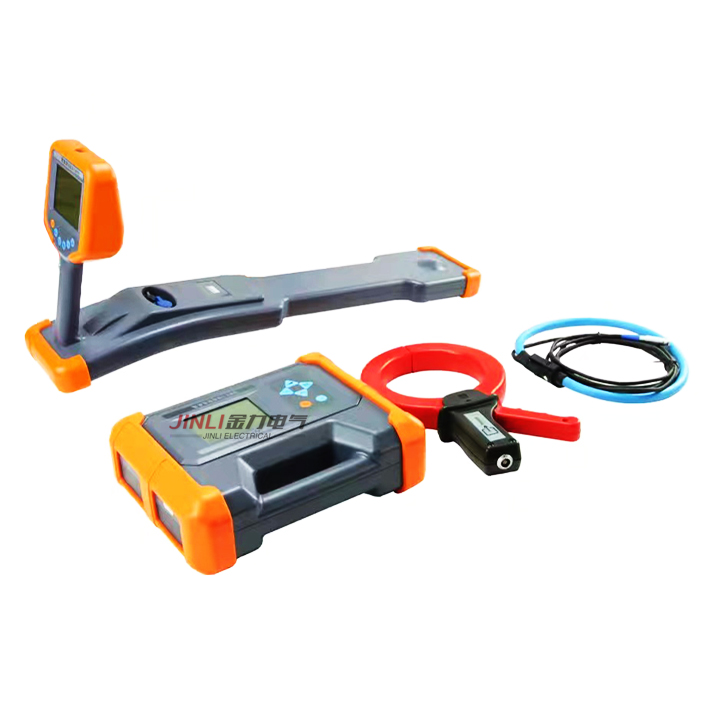

JL9018数字式地下管线探测仪（电缆路径及识别仪）是一套高性能地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行weiyi性识别，以及管道绝缘破损和部分类型电缆故障的查找。

产品特性：

  ◆ 多种功能合一： 路径探测 + 电缆识别 + A字架查障。

  ◆ 彩屏罗盘显示：透视地下管线一览无余。

  ◆ 超高灵敏度，2Hz超窄带宽接收，高度抗干扰。

  ◆ 跟踪正误提示：排除邻近管线干扰。

  ◆ 增强型测深：实时深度测量。

  ◆ 测深辅助传感器：信号畸变提醒。

  ◆ 增强型无源探测：工频+射被动频测，可同时显示多条管线。

  ◆ 无源探测频谱分析：排除干扰频率。

  ◆ 高性能发射卡钳：向运行电缆耦合信号。

  ◆ 柔性卡钳电缆weiyi性识别：方便且高度可靠，且能做电流测量。

  ◆ 跨步电压探测：对地绝缘破损查找。

  ◆ 支持订制频率。

  ◆ 大功率数字功放发射，全自动阻抗匹配，自动保护。

  ◆ 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

  ◆ 发射/接收全数字化处理，稳定可靠。

  ◆ 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。

  ◆ IP65高等级防护。

可选扩展功能模块：

  ◆ 内置L1/L5高精度GNSS定位模块：定位和距离测量。

  ◆ 机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。

可选附件：

  ◆ 测深辅助传感器：用于测深时的干扰提醒。

  ◆ 发射卡钳：用于向运行电缆耦合信号。

  ◆ 柔性卡钳：用于电缆的weiyi性识别。

  ◆ 听诊器：用于狭小场合的电缆识别。

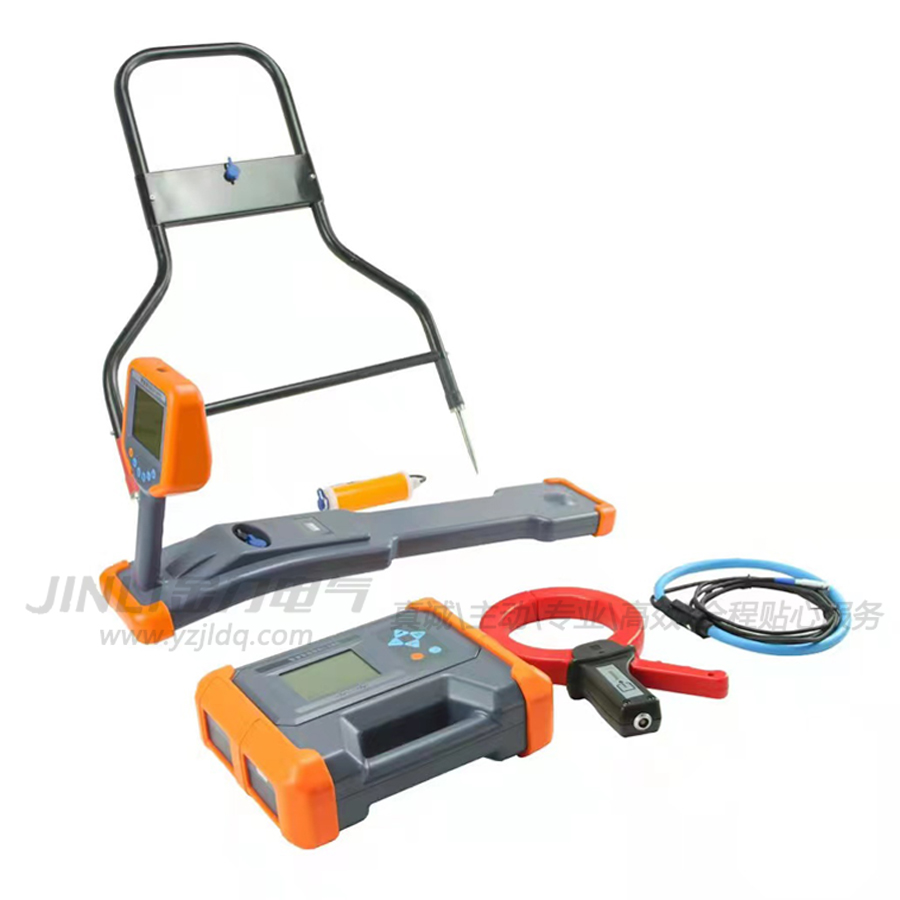

  ◆ 查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。

  ◆ 外置RTK GNSS定位手持机（zui高精度厘米级）。

产品参数：

A.发射机

  ◆ 输出方式：直连、卡钳、辐射、查障升压器

  ◆ 输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

  ◆ 输出功率：15W max，10档可调

  ◆ 阻抗匹配：全自动

  ◆ 过压过流保护：全自动

  ◆ 人机界面：320×240点阵黑白LCD

  ◆ 电源：内置锂离子电池组，标称7.4V，>6Ah

  ◆ 充电器输入：AC100-240V，50/60Hz

  ◆ 充电器输出：DC8.4V，2A

  ◆ 体积：280×220×90mm

  ◆ 质量：2.3kg

  ◆ 防护：IP65

  ◆ 使用条件：-25℃－60℃，<90%rh，<4500m<>

B.接收机

  ◆ 接收方式：内置线圈、柔性卡钳、听诊器、A字架

  ◆ 探测模式：宽峰、窄峰、谷值、历史曲线、频谱

  ◆ 主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

  ◆ 被动频段：50/60Hz工频、4-24kHz射频

  ◆ 人机界面：320×240点阵彩色LCD，阳光可视

  ◆ 电源：内置锂离子电池组，标称7.4V，>3Ah

  ◆ 充电器输入：AC100-240V，50/60Hz

  ◆ 充电器输出：DC8.4V，2A

  ◆ 体积：680×120×277mm

  ◆ 质量：2.0kg

  ◆ 防护：IP65

  ◆ 使用条件：-25℃－60℃，<90%rh，<4500m<>
