电力电缆主绝缘故障测试综述
应用范围：
35kV、 10kV、380V等统包电缆的主绝缘故障
测试目的：
迅速找到故障点的精确位置，开挖修复并恢复送电
测试方案：
步骤 | 测试步骤 | 通用方案 | 完成功能 |
di一步 | 故障类型鉴别 | 兆欧表测量 | 确定电缆的故障相及故障类型，准备测试 |
第二步 | 故障距离测量 | 行波测距（目前通用）、高压电桥 | 测量故障点的距离，为精确定点提供大体范围 |
第三步 | 电缆路径探测 | 智能地下管线探测仪 | 探测电缆的精确路径 |
第四步 | 故障精确定点 | 声测法、声磁同步法、跨步电压法 | zui终确定故障点的精确位置 |
JL9003电力电缆故障测试系统产品配置表
序号 | 产品名称及型号 | 仪器功能 |

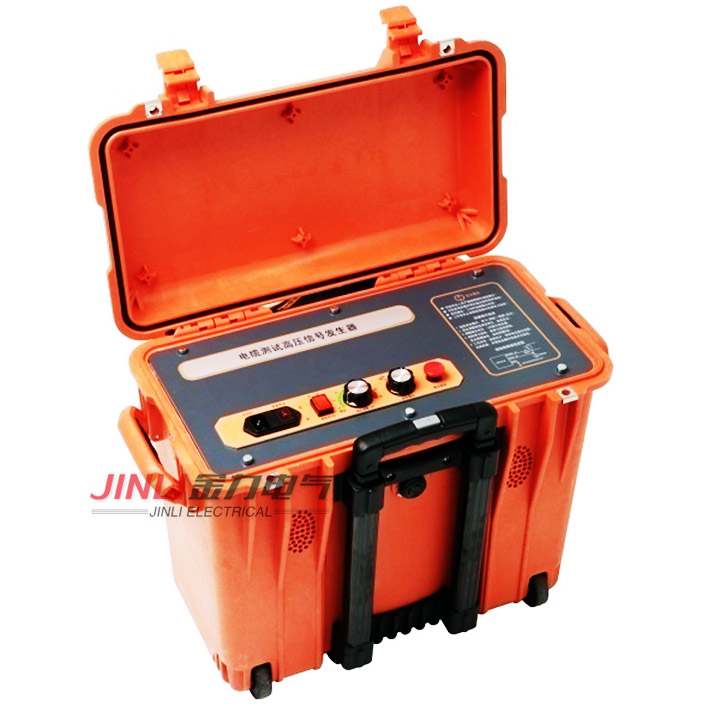

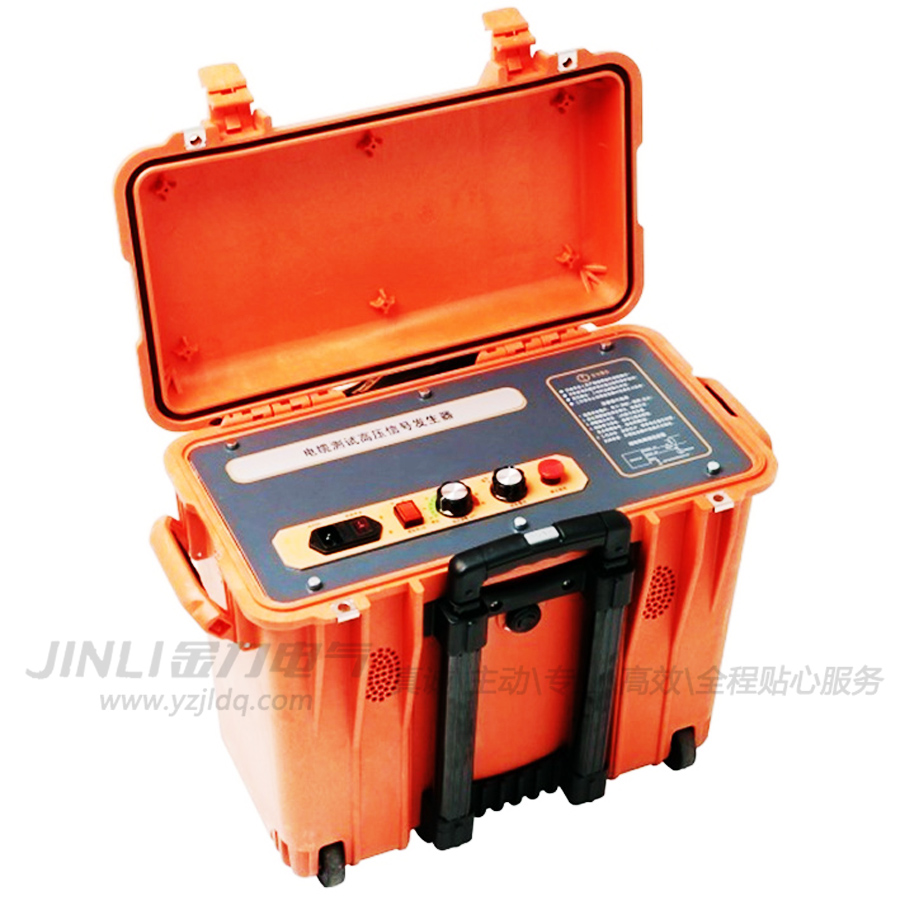

1 | JL9021高压信号发生器（必需） | 产生高压击穿故障点（为脉冲电流测距、多次脉冲测距、故障精确定点提供信号源） |

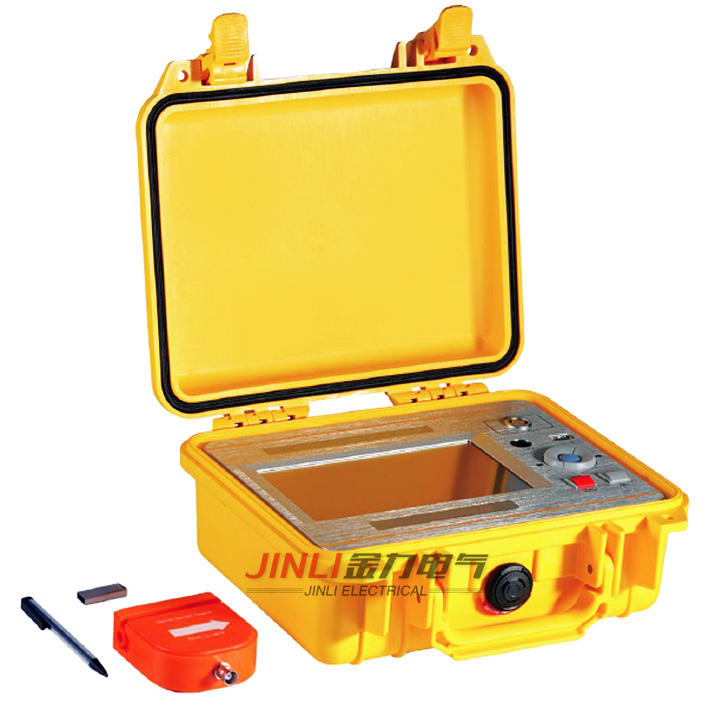

2 | JL9022 电缆故障测距仪（必需） | 测量故障距离：低压脉冲、脉冲电流、多次脉冲、远程服务（功能可选） |

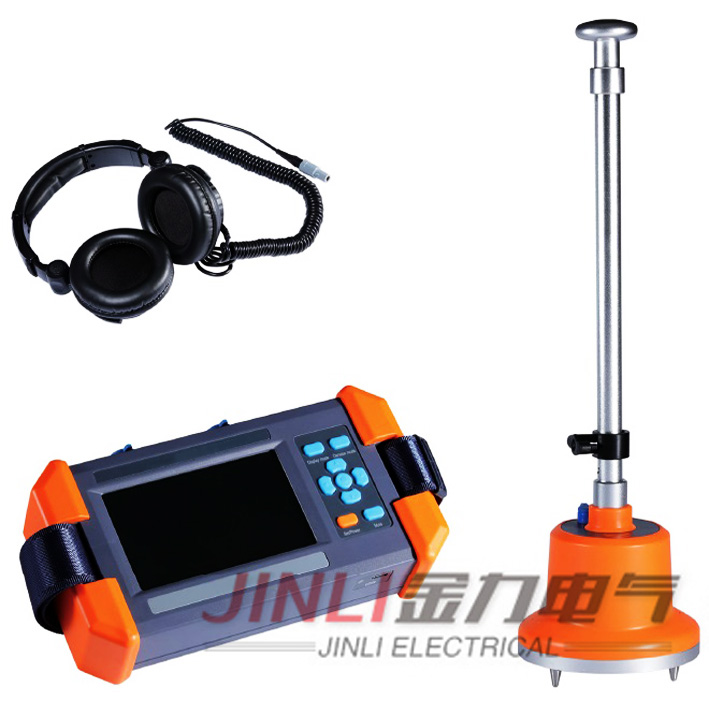

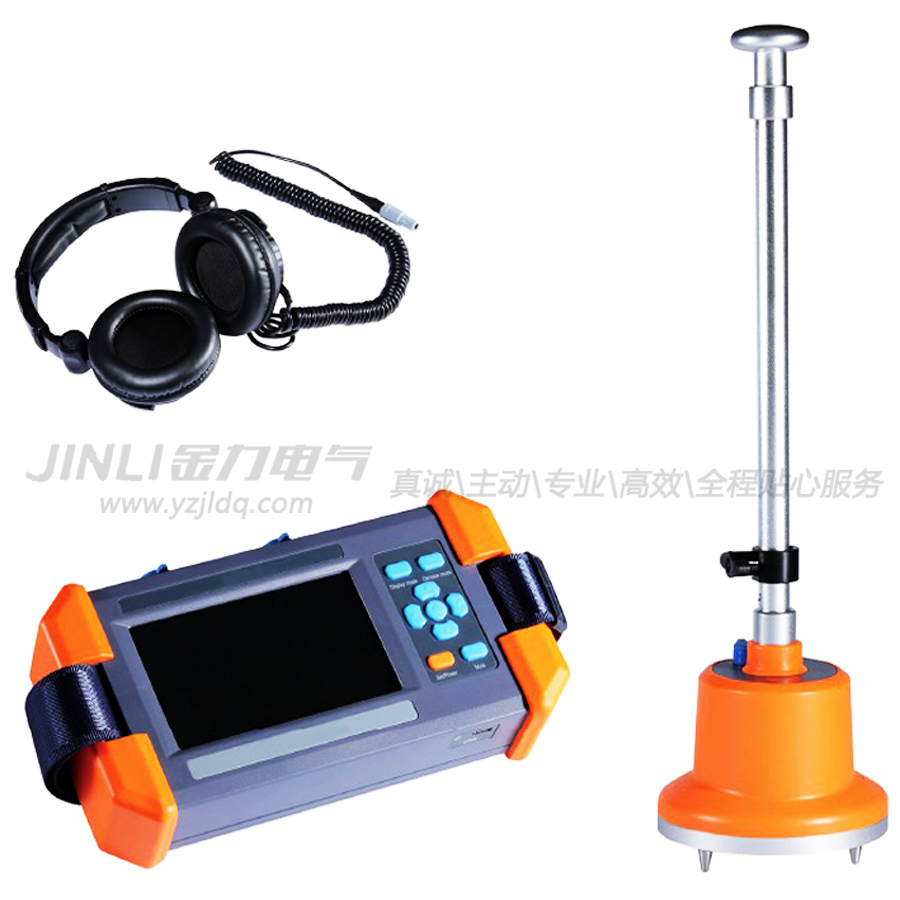

3 | JL9023 电缆故障定点仪（必需） | 确定故障点的精确位置：（波形显示法、智能法直接给出声磁延时值、强降噪，自适应降噪，无降噪、路径罗盘显示、自动哑音） |

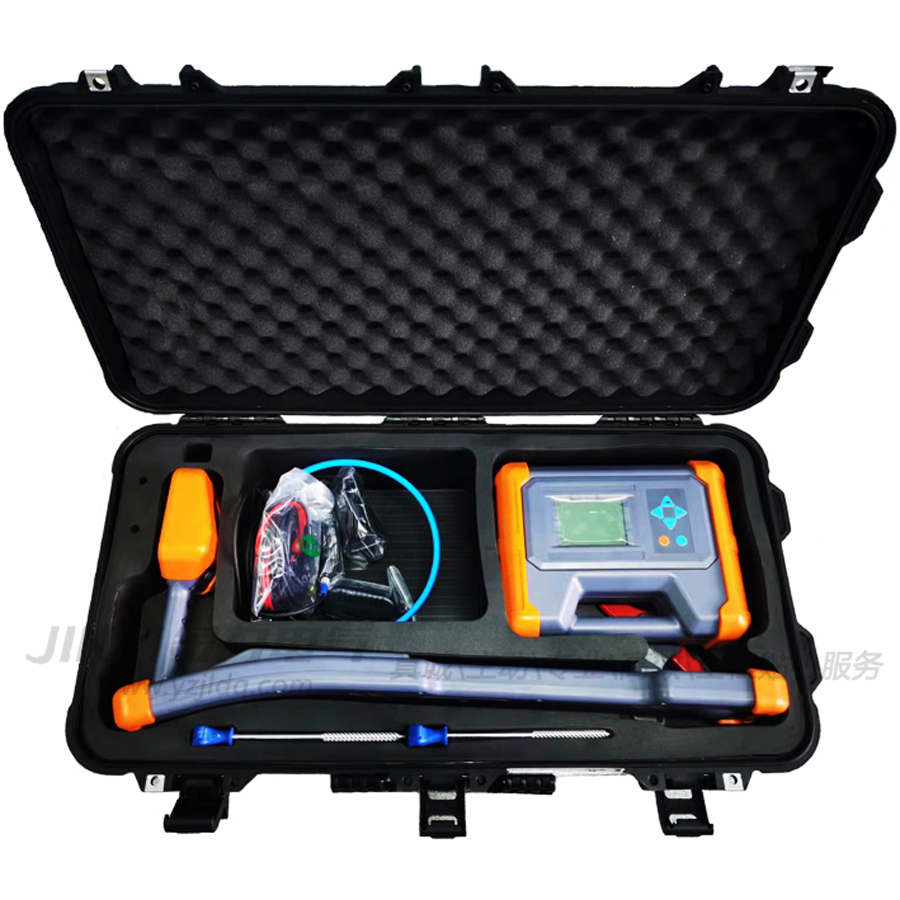

4 | JL9018电缆路径及识别仪（可选） | 路径探测，电缆识别、实时测深、智能查障、管线普查 |

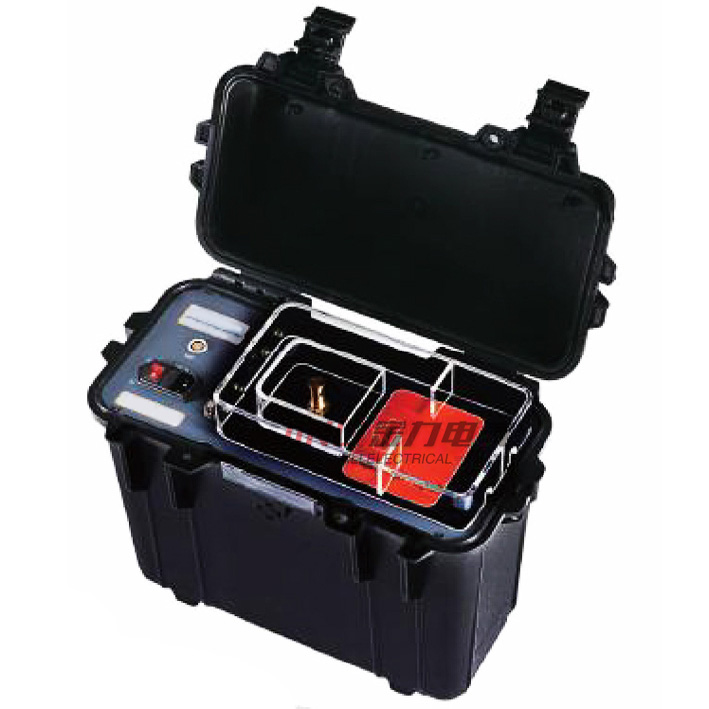

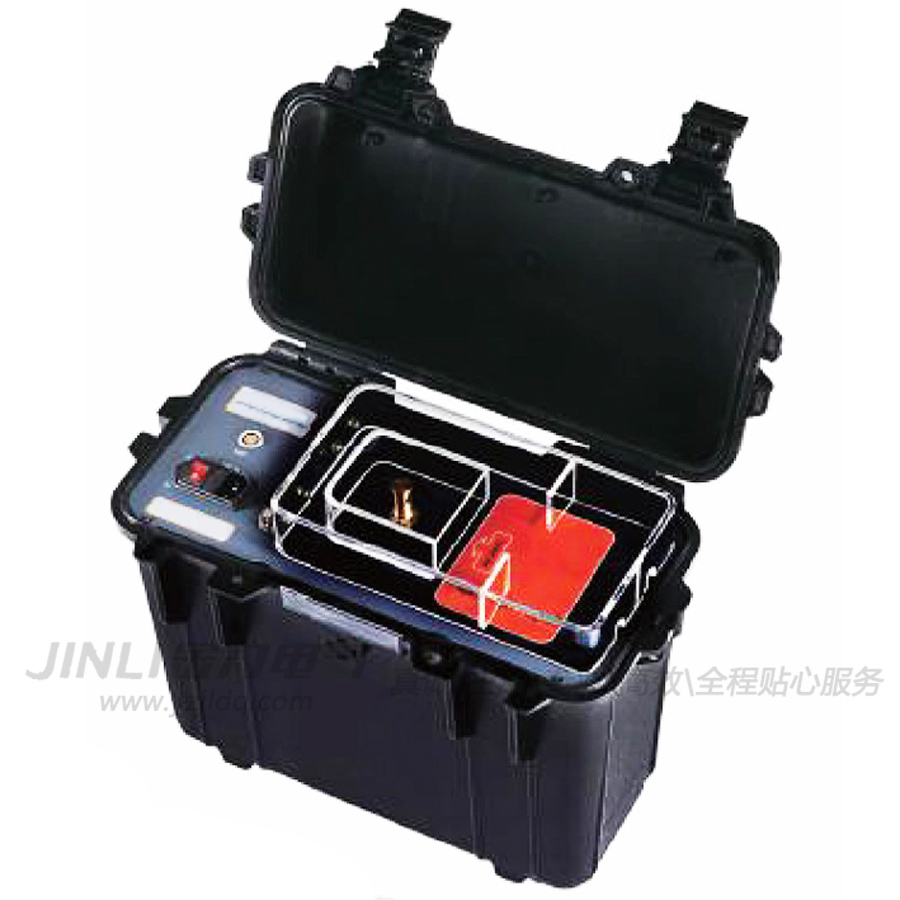

5 | JL9024多次脉冲耦合器（可选） | 多次脉冲法测量故障距离 |
适用范围 | 探测35kV、10kV、380V等统包电缆的主绝缘的低阻、高阻、闪络、断线、接地等各类型的故障 | |
