JL9010中置柜无线高压核相仪(三相同测)

添加时间:2022-02-16 10:28:35   浏览次数:1552

产品简介:
JL9010中置柜无线高压核相仪(以下简称“仪器”)用于带有五防柜功能的开关柜核相,通过将采集器绑在中置柜上下刀闸的母排上可实现六相同测。同时,仪器还配置通用发射器,用于两条高压线路并网或环网核相。仪器适用于5V~220kV交流输电线路和二次带电显示器核相,同时具有高压验电功能。
JL9010中置柜无线高压核相仪采用无线传输技术,操作可靠,使用方便,克服了有线核相仪的诸多缺点,此外仪器可升级相序检测和远程核相功能。
工作原理:

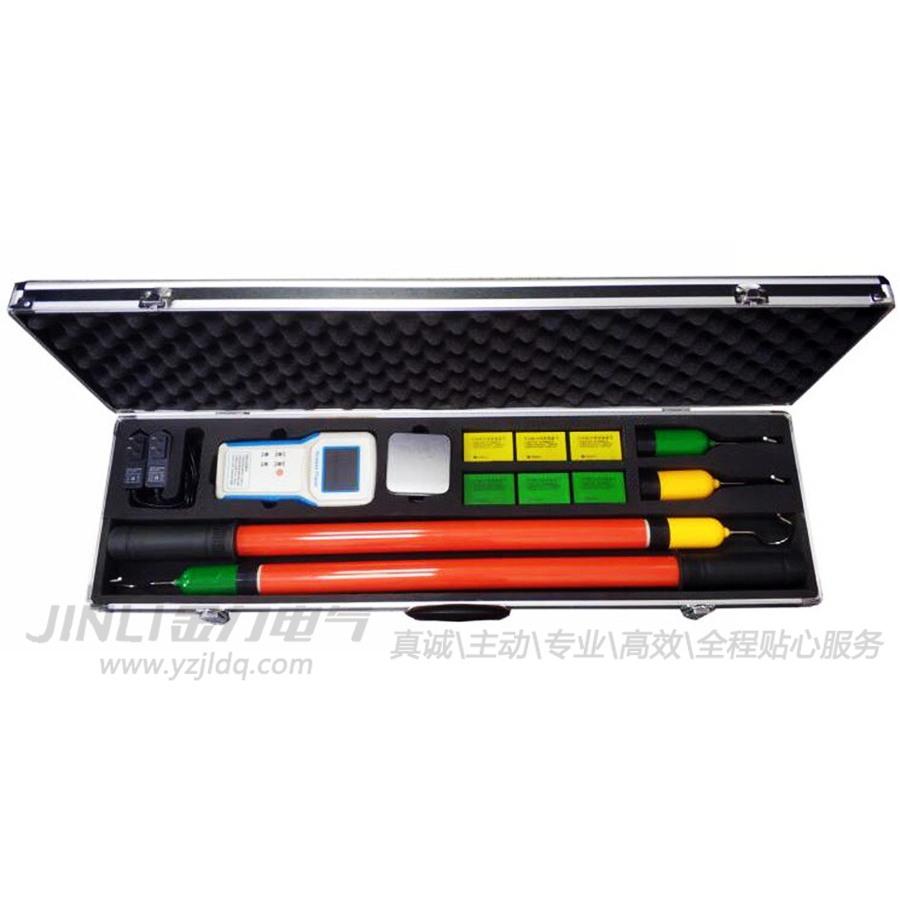

JL9010中置柜无线高压核相仪由2对通用发射器、3对中置柜采集器和1个接收主机组成。发射器和采集器可以判断线路是否带电,测量线路相位和频率。近程核相时,发射器和采集器测量的数据通过无线电发送给接收主机,接收主机依据发射器测量的数据计算两线路相位差值,判断同异相。
使用事项:

◆ 现场测试时,应按电力部门高压测试距离标准进行操作。
◆ 标准配置绝缘杆3米,对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时,请使用长度大于3米的绝缘杆。
◆ 核相操作时,须戴绝缘手套安装采集器。
注意:发射器使用3.7V可充电锂电池,请不要随意更换其他电池。
技术参数:
◆ 相位差准确度:误差≤5°。
◆ 频率准确度:±0.1HZ。
◆ 可跨电压测量范围为5V~220kV。
◆ 接收主机与发射器的zui大传输视距约100米,与采集器的zui大传输视距约60米。
◆ 真人语音提示测量结果和操作步骤。
◆ 3.2英寸彩屏同时显示各线路相位差、频率、矢量图和同异相结果,显示自身及采集器电池电量。
◆ 连续1小时无操作自动关机。
◆ 采集器、发射器和接收主机均内置可充电锂电池,配置5V充电器。
◆ 主机内置18650锂电池,电池容量为2500mAH。采集器和发射器内置10440锂电池,电池容量为450mAH。
◆ 高压测量时泄漏电流<10ua。
◆ 采集器和发射器工作功耗<0.1w,接收主机工作功耗<0.3w。
◆ 工作环境:-35℃--- +45℃ 湿度≤95%RH。
◆ 整机重量:约8KG。
◆ 仪器包装尺寸:长89cm*宽26cm*高11cm。
