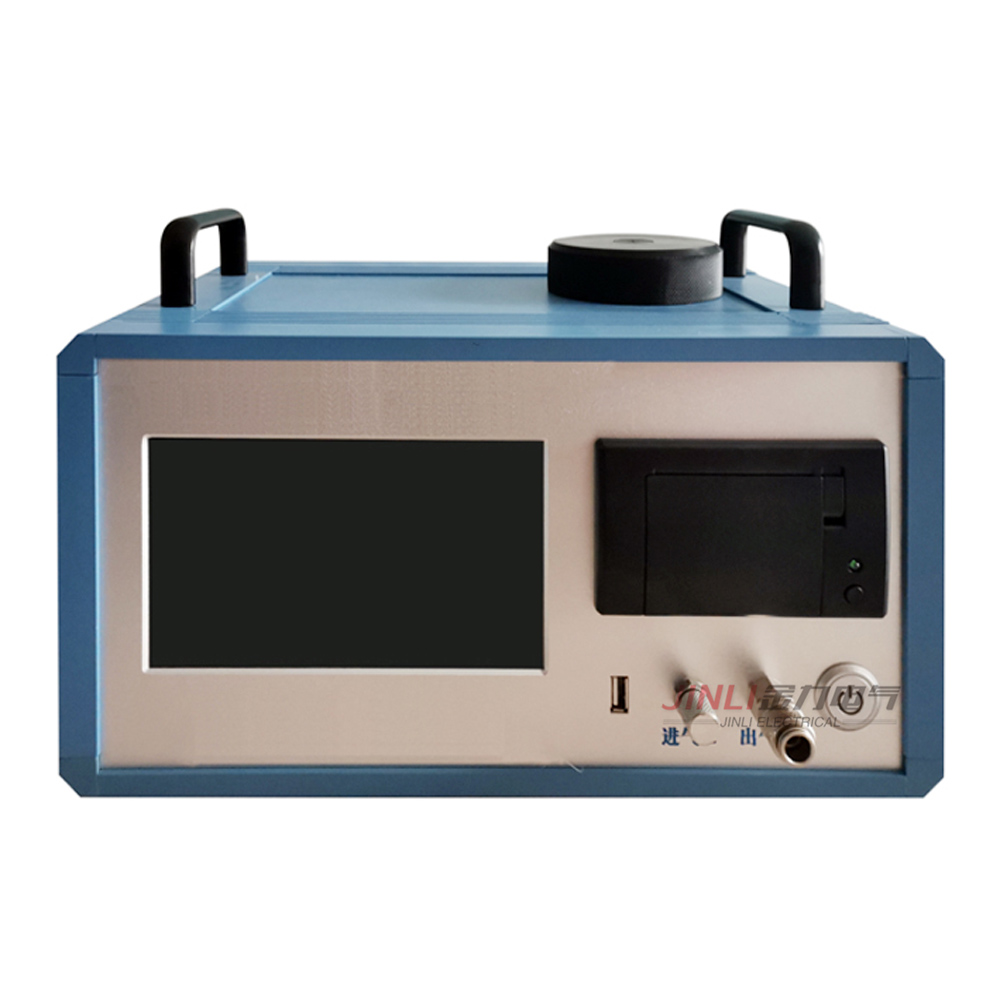

JL2015冷镜式精密智能露点仪

添加时间:2022-01-21 09:33:36   浏览次数:1504

产品简介:

JL2015冷镜式精密智能露点仪(以下简称露点仪),主要是用于测量SF6等气体中微水含量的精密冷镜式露点仪,可连续测量,具有重复性好、灵敏度和准确度高、测量周期短、操作方便、读数直观、重量轻、体积小等特点。

JL2015冷镜式精密智能露点仪整体架构设计优化,其测量精度、测量速度、抗干扰性等综合性能有较大提高,同时缩减整机重量及体积,增加便携性。本说明书对本露点仪的结构、技术维护、保养及使用方法进行了介绍,操作人员在使用前需仔细阅读本说明书!

产品特性:

露点仪的主要功能如下:

◆ 可自动测量SF6等气体中微水露点(或霜点)的温度值;

◆ 具备连续性测量功能;

◆ 具备测量数据转换为20℃时标准值功能;

◆ 具备镜面升温清洁功能;

◆ 具备对测量结果进行自动保存、U盘导出的功能,可查询历史记录;

◆ 配备大屏幕触摸显示屏,操作方便,读数直观;

◆ 配备大容量锂电池可供设备在无外部供电情况下正常连续工作。

工作原理:

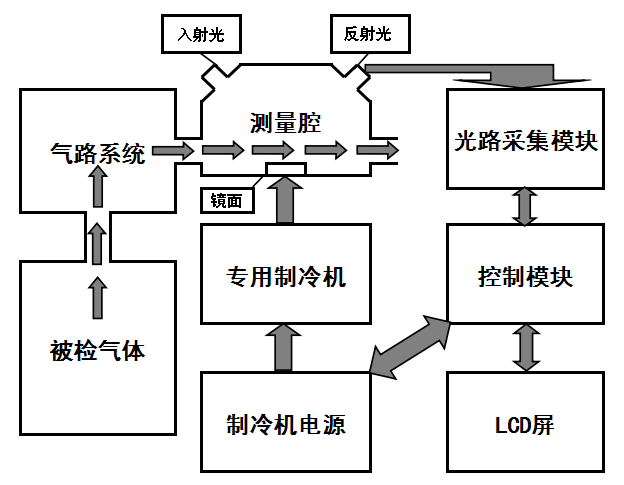

气体在一定压力下, 当温度略低于露点(气体中水蒸汽的饱和温度)时,气体中水蒸汽凝结成露水,使照射在镜面上的光线产生漫反射,感光器件产生电信号变化,检测电路将电信号变化和温度数据发送给控制系统进行分析,通过智能算法计算出被测气体的露点温度值并显示(* 0°C以下露点称为霜点)。露点仪测量到露点温度后自动加热镜面直至露水消除,再次自动降温重复上述过程循环测量。露点仪原理图如图1所示:



产品参数:

测量方式

全自动连续测量

被测气体

SF6、N2、空气等

测试流量

500±50ml/min

流量显示

数字流量计

温度分辨率

0.1℃

测量范围

20℃~-62℃

测量误差

±0.3℃

显示单位

℃、ppm

测量气体压力

≤1MPa

工作环境温度

-20℃~45℃

工作环境湿度

<90%rh<>

外接电源

AC220V±10%,50Hz

内置电源

24V锂电池

功率

≤70W

测量原理

冷镜式测量原理

制冷源

斯特林制冷机

取样接口

自密封快插接头

外型尺寸

长340mm×宽230mm×高200mm

重量

<10kg<>
