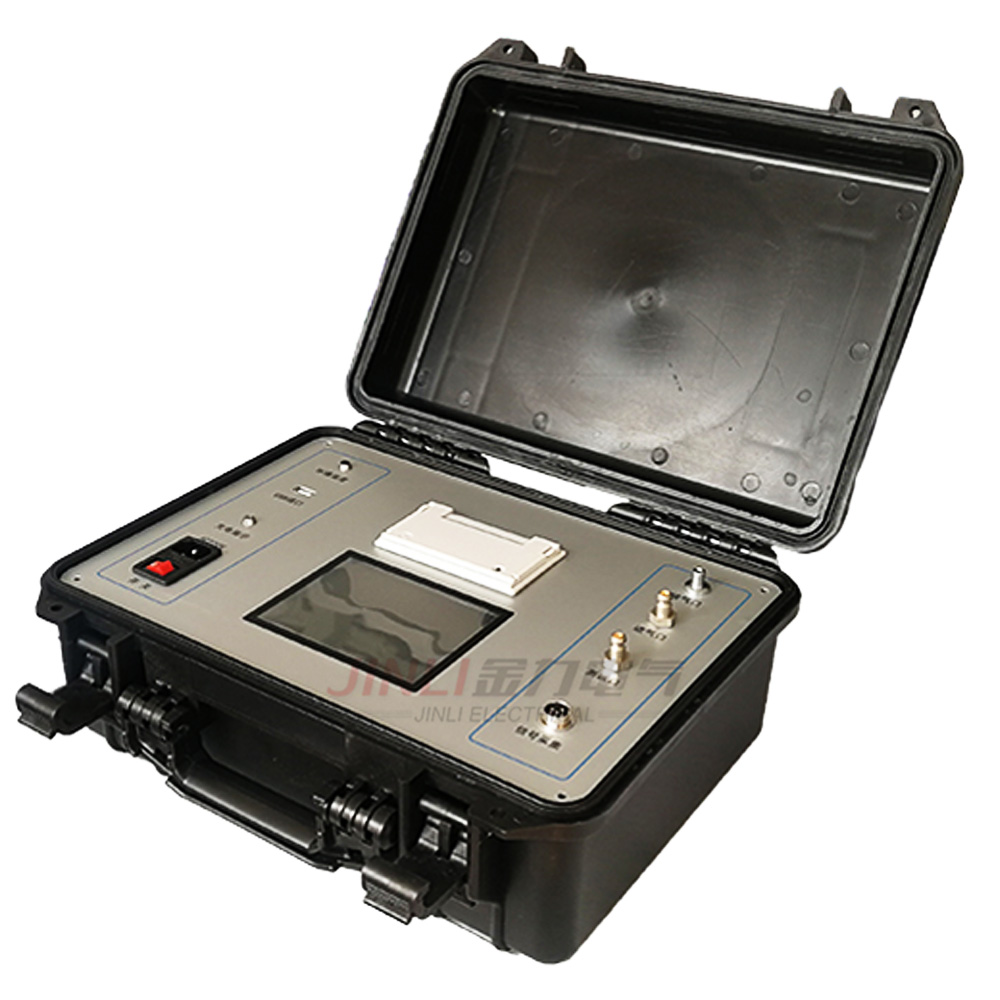

JL2023型SF6密度继电器校验仪

添加时间:2022-01-20 16:18:19   浏览次数:1534

产品简介:

JL2023型SF6密度继电器校验仪,是一种智能化全自动SF6密度继电器校验仪器。该仪器采用微机技术,能对各种SF6密度继电器进行校验,以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器,也为SF6电气产品的生产、AQ运行、预试和维护提供方便。

在封闭容器中,一定温度下的SF6气体压力可代表SF6气体的密度。为了能够统一,习惯上常把20℃时SF6气体压力作为标度值。在现场校验时,在不同的环境温度下,测量的压力值都要换算成其对应20℃时的压力值,从而判断SF6密度继电器的性能。JL2023型SF6密度继电器校验仪对这个过程是自动完成的,既准确,又灵活方便。本仪器除可对SF6密度继电器校验外,还具有对压力表、密度表进行校验和仪器自校的功能,这样不仅可以一机多用,还免除了仪器送检和返厂校验的难题。

产品特性:

◆ 本校验仪采用高速单片机为核心的测控系统,自动化程度高、重复性好、可靠性高。

◆ 仪器可以测试相对和绝对压力两种继电器。

◆ 仪器采用进口彩色大屏幕液晶,人性化界面操作方便简单(5.7寸真彩屏)。

◆ 仪器自动采集信号对SF6密度继电器进行触点电阻测量。

◆ 仪器有数据存储功能(可存储40组数据)并具有掉电数据保护功能,方便以后对测量数据的查询。

◆ 仪器可通过USB接口将测试数据上传PC机,自动生成ZY测试数据表格。

◆ 仪器可对常温压力表和密度表进行校验,并报表式打印测试结果。

◆ 仪器管路全部采用快速接头,连接方便。

◆ 仪器内部具有时钟功能,也可在线对时钟进行修正。

◆ 仪器具有校验功能,以确保仪器的校验精度。

◆ 仪器采用高精度压力传感器和世界先进的压力控制元件。

◆ 仪器配有多种开关过滤接头,操作使用方便。

◆ 仪器具有继电器触点不带电测试功能,触点不带电时由内部提供DC24V电源,选择DC24V时可保证触电在有油膜的情况下信号可靠采集。

产品参数:

◆ 测量方式:自动测量

◆ 显示方式:5.7寸真彩液晶显示

◆ 工作电源:AC220V±10% 50Hz/内置锂电池

◆ 测量精度:0.2级(其他精度可定制)

◆ 测量范围:0~1.0Mpa

◆ 压力显示分辨率:0.0001 Mpa

◆ 测量压力类型:绝对压力和相对压力

◆ 触点电阻测量精度:±0.5%

◆ 触点电阻测量范围:0-10Ω

◆ 触点电阻分辨率:0.01Ω

◆ 测量触点电压:DC24V

◆ 温度采集方式:自动和手动

◆ 仪器使用温度:-30~60℃(zui佳使用温度 5~50℃)

◆ 存储容量:1000组

◆ 通讯接口:USB

◆ 输入方式:触摸

◆ 打印方式:热敏打印

◆ 温度范围:-50℃~125℃  分辨率0.1℃

◆ 仪器重量: 6.0Kg

◆ 主机外形尺寸:  长440mm×宽300mm×高280mm

附件箱外形尺寸:  长380mm×宽250mm×高150mm
