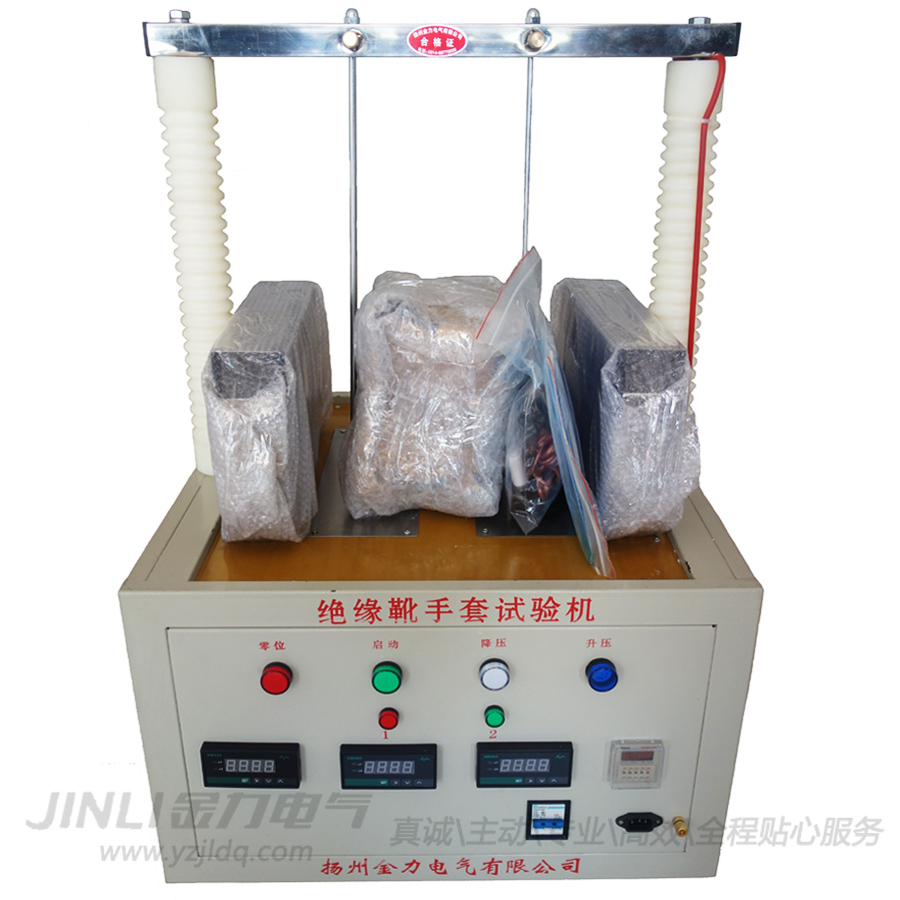

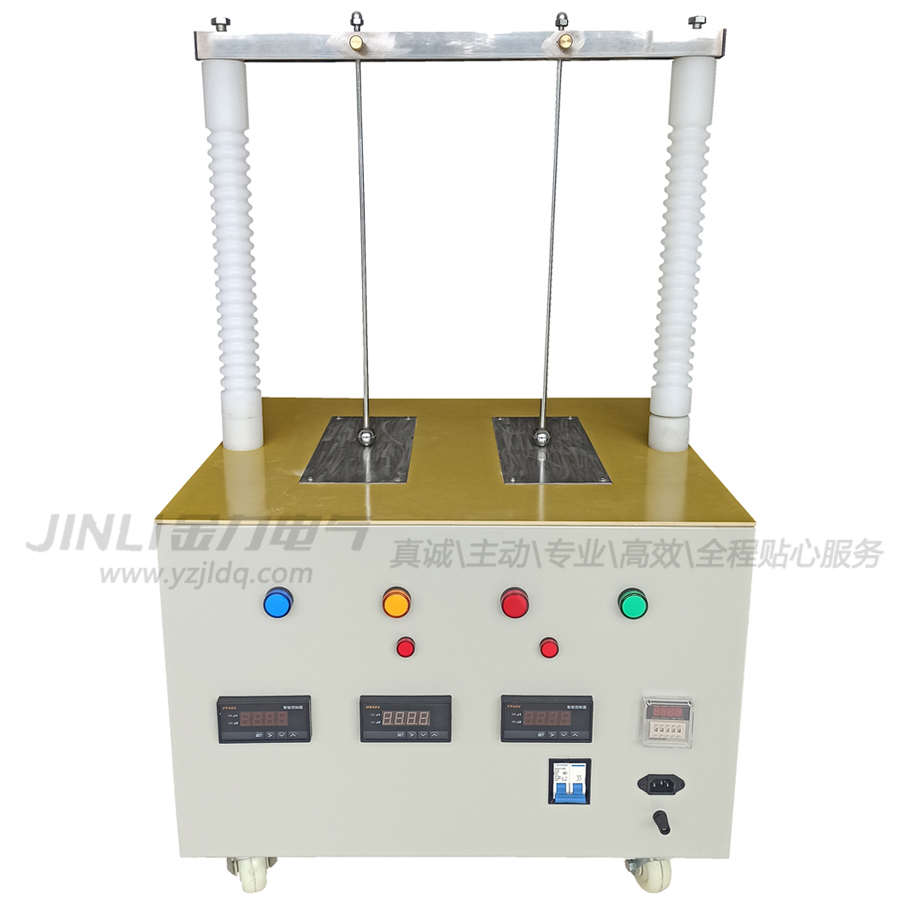

JL1105型绝缘靴(手套)耐压试验装置(遥控型)

添加时间:2022-01-20 11:03:46   浏览次数:1498

一.产品简介

JL1105型绝缘靴(手套)耐压试验装置(遥控型)是我公司根据国家电力公司发布的《电力工器具预防性试验规程》要求,并遵从广大用户反馈意见,不断改进而设计生产的绝缘靴(手套)批量试验的设备。

JL1105型绝缘靴(手套)耐压试验装置(遥控型)有效的解决了过去的不规范试验,提高了工作效率,保障了工作,是绝缘靴(手套)耐压试验理想的装置。

二.技术参数

1.电源电压  220V  50HZ

2.额定功率  3KVA

3.额定输出电压  30KV

4.数字显示,并设有零位,过流,计时,报警功能。

三、使用方法

⒈拆开包装后,将试验装置固定好,并将接地线接好。

⒉试验前,将被试品内装满钢珠,再通过锁紧螺钉调节电极杆,使电极插入绝缘靴(手套)内调整螺杆,接触钢珠面即可。

⒊遥控器键“2”为停止键,“1”为启动键,“3”为升压键,“4”为降压键,“5”为计时键,“6”为备用键。

⒋接通电源,按下空气开关,电源指示灯亮,按下“1”键,高压指示灯亮,如果不亮说明调压器未归零,请按“4”键降压,然后按下“1”键,再按“3”键升压,当升到所需电压时,按下“5”键,开始计时,时间到蜂鸣器响,按下“4”键,调压器回零,按“2”键结束试验。

5.左起块表是高压表(KV),后面6块表是智能电流表(mA).,6块表(mA)上面相应的指示灯是过流指示灯,一一对应。

四、维护保养

1.该装置使用完毕后,应将水槽内的水放净。

2.若长时间不使用应该保持水槽内外干燥,电极杆、绝缘杆无水分。

3.使用前应测量绝缘杆的绝缘电阻,必要时用高压测试其耐压值不得低于20KV。

五、JL1105型耐压装置成套性

1.使用说明书               1份

2.合格证                   1份

3、耐压仪                   1台

4.电源线                   1根

5.遥控器                   1只

6. 绝缘靴(手套)容器       各2只

7. 钢珠                     1盒

六、另附国家电力公司发布的《电力工器具预防性试验规程》,关于绝缘靴(手套)的试验项目、周期和要求:(国电发2002.777号)

表1  绝缘靴的试验项目、周期和要求

序号

项目

周期

要    求

说明

1

工频耐压试验

半年

工频耐压

KV

持续时间

min

泄漏电流

mA


25

1

≤10

表2  绝缘手套的试验项目、周期和要求

序号

项目

周期

要    求

说明

1

工频耐压试验

半年

电压

等级

工频耐压

KV

持续时间min

泄漏电流

mA


高压

8

1

≤9

低压

2.5

1

≤2.5
