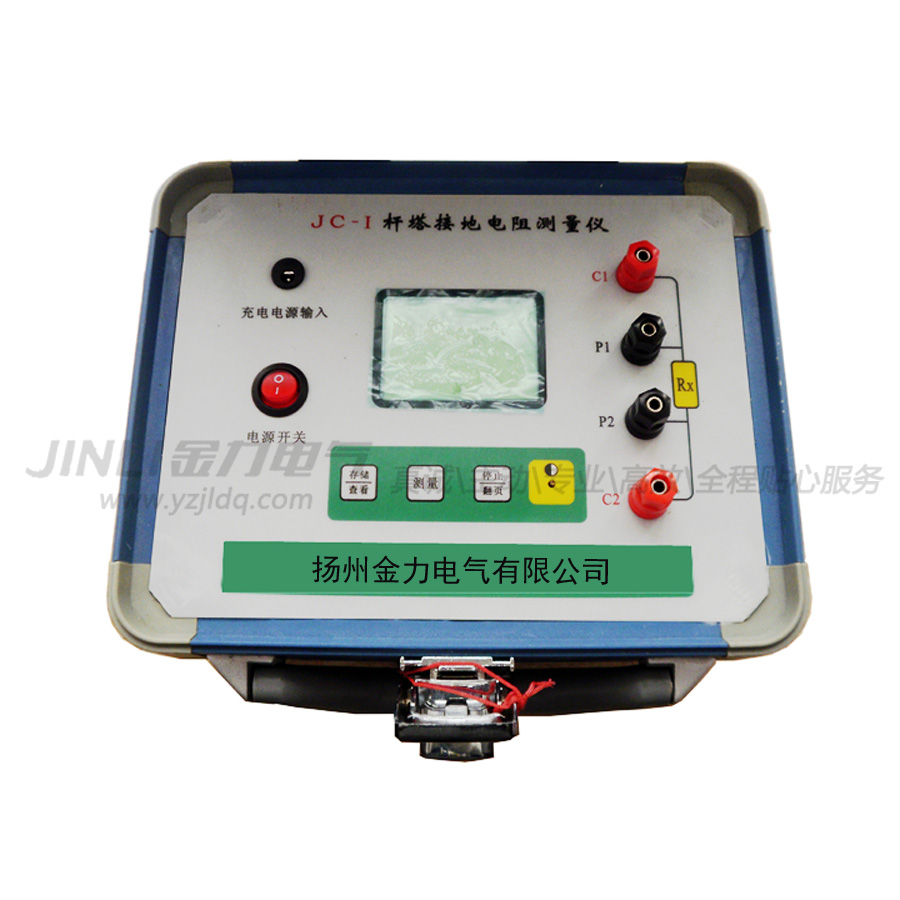

JC-I型杆塔接地电阻测量仪

添加时间:2022-01-19 14:37:03   浏览次数:1567

产品简介:
JC-I型杆塔接地电阻测量仪采用多处理器架构和先进的制造工艺,保证了产品性能稳定可靠,功能完备、自动化程度高、测试效率高、是新一代微机智能型测试仪,适用于测量避雷线直接接地的架空输电线路杆塔接地电阻。
JC-I型杆塔接地电阻测试仪适用于测量避雷线直接接地的输电线路杆塔接地电阻,杆塔塔身和本档避雷线电阻、后续(或两侧)各档链行回路等效阻抗中的电阻分量等形成一个回路,通过测量仪内部电源电势,在该回路中产生电流,通过全电路欧姆定律得出所测杆塔的接地电阻值。
产品特性:
◆ 测量时无需放线,降低现场测量的劳动强度。
◆ 电压输出为高精度数控直流源,具有测量范围宽、输出电流大、纹波干扰极小的特点。
◆ LCD同时显示电压值、实测电流值及电阻,便于操作及进行误差分析。
◆ 内部电路选用高精度元器件,采用PID算法进行电流调整。
◆ 测量准确,所测值可认为是实际杆塔阻值。
◆ 测量仪内部设置测量数据存储、查看功能
◆ 外壳采用特殊材料,机械强度高,具有一定抗振防摔能力。
使用方法:
◆ 检查被测杆塔的避雷线与杆塔是否直接连接,若两者绝缘需进行短接。
◆ 断开被测杆塔与地网的连接。
◆ 用导线将被测杆塔的所有接地引下线并联。
◆ 将两个测试钳按颜色对应,分别插入仪器面板上的C1、P1和C2、P2处。
◆ 将测量仪接入被测杆塔塔身与并联的接地引下线之间。
◆ 打开电源,按下“测量”按键。
◆ 等待测量值稳定后读取接地电阻值。
◆ 测量完毕,长按“停止”按键停止测量,关闭电源。

产品参数:

项目

技术参数

充电电压

~220 V

工作电压

—24 V

输出电流

2.0 A

测量范围

0.1~200 Ω

准确度等级

1.0

外形尺寸

250×190×180 mm3

仪器重量

4 kg

绝缘强度

输入对机壳:AC1kV 1min

绝缘电阻

输入对机壳:≥2MΩ
