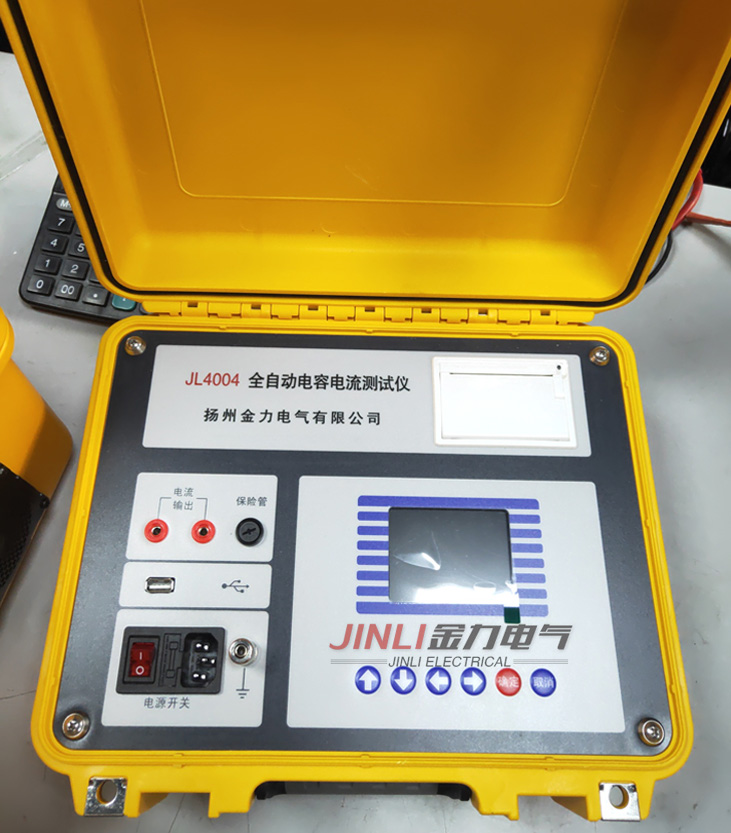

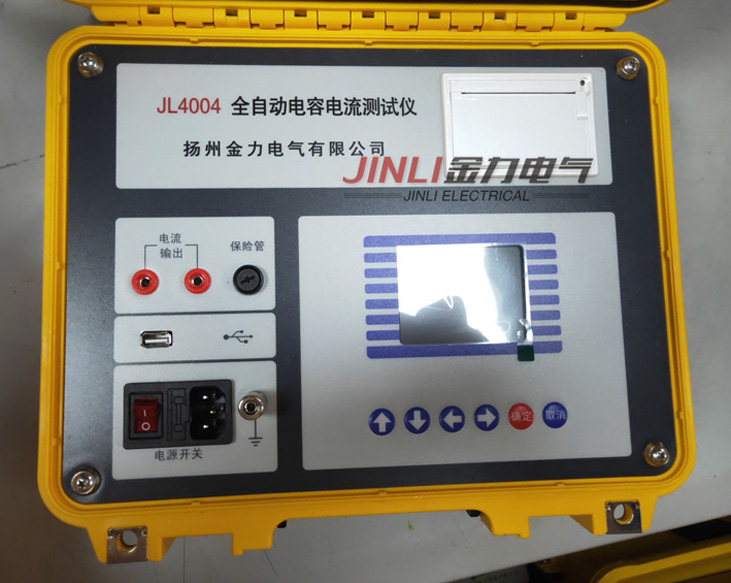

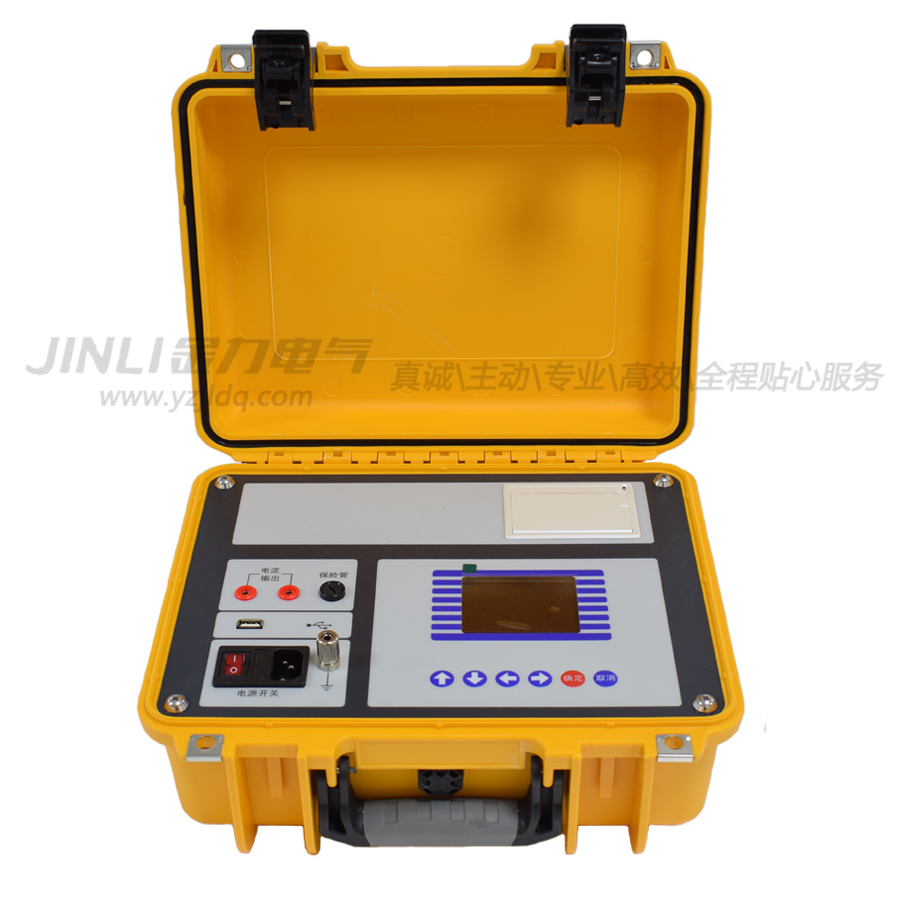

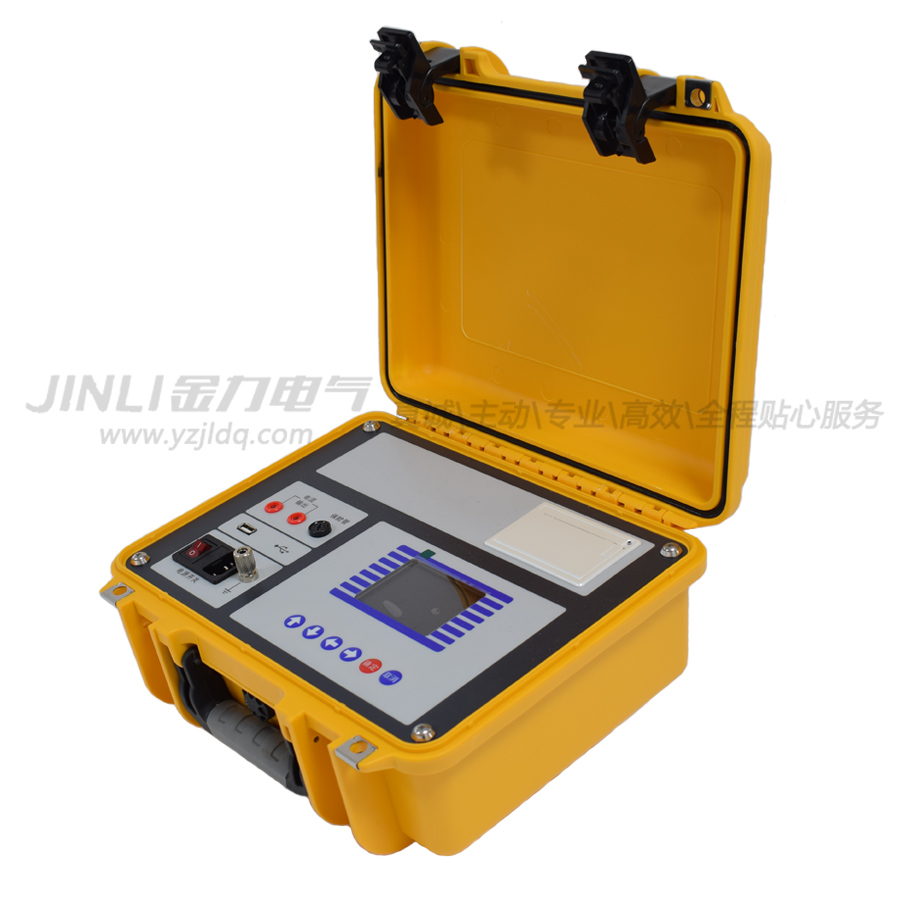

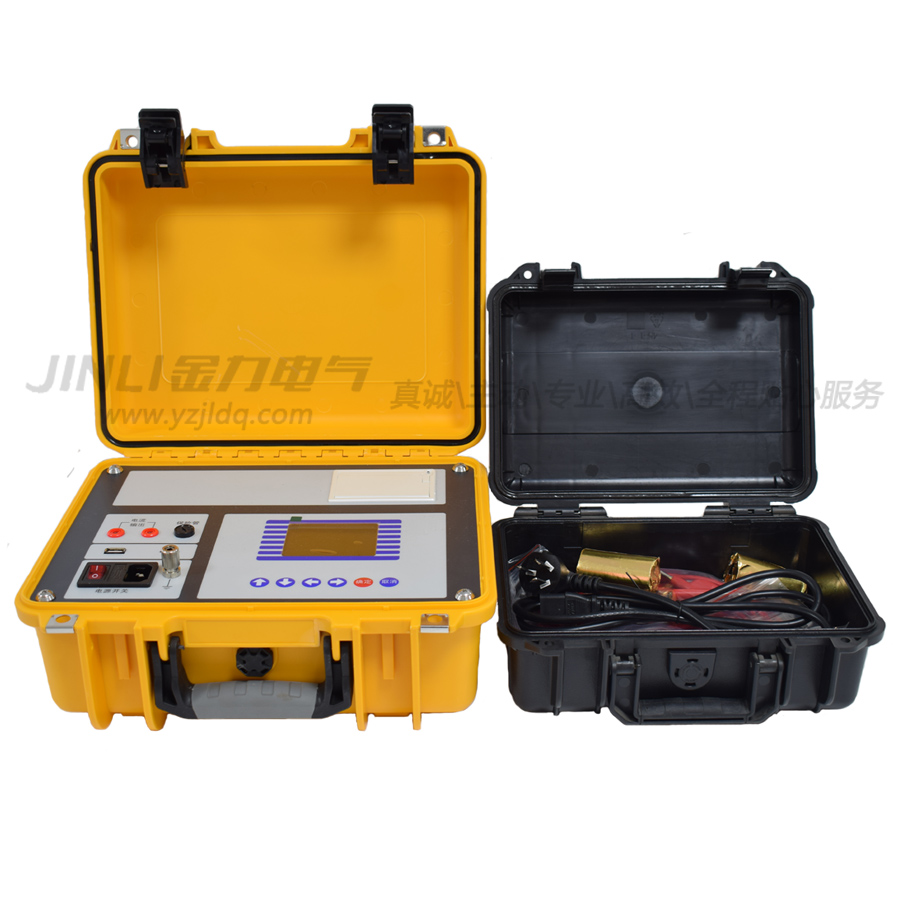

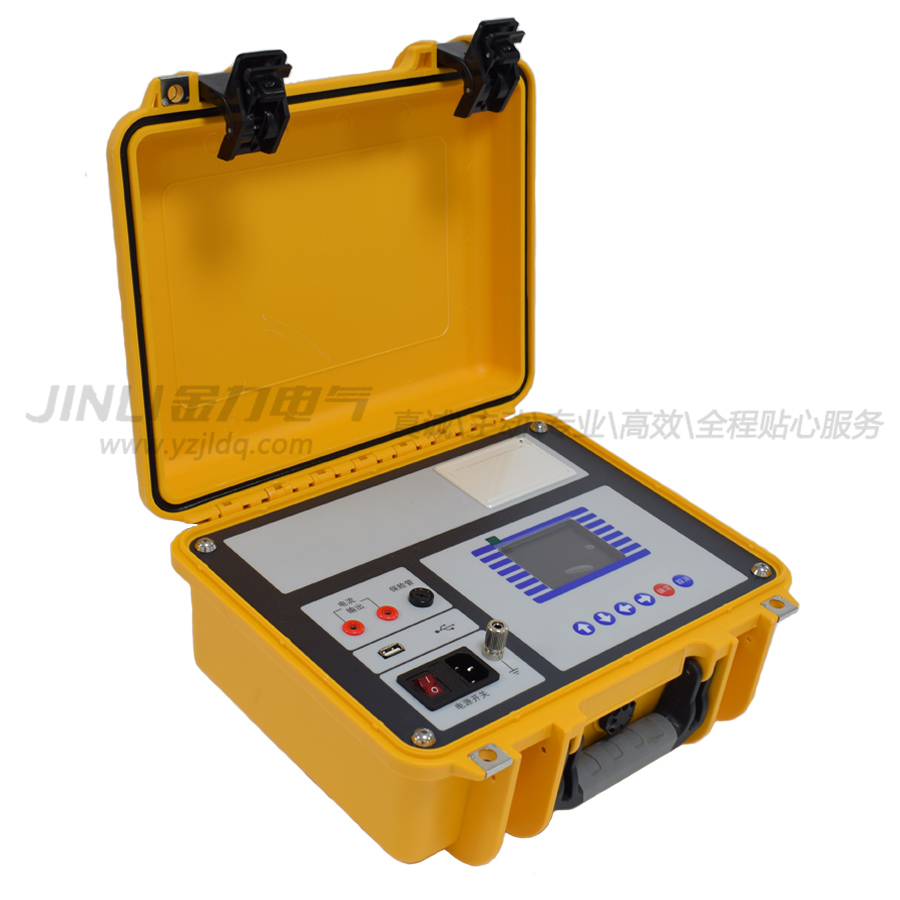

JL4004全自动电容电流测试仪

产品简介：

我公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，效率高、发热量小、体积小、重量轻，更加便于携带和现场测试。在任何时刻（包括测量过程中）都可准确测量零序3U0电压，从而便于用户判断系统工作状态；并且在测试过程中，如果零序3U0电压过高可自动停止测量过程。

JL4004全自动电容电流测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

产品特性：

◆ 测量范围更宽，测试速度更快。

◆ 支持3PT连接方式、两种4PT连接方式、1PT连接方式现场电容电流测量。

◆ 工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。

◆ 人机交互界面更加友好：

(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。

(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。

(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。

(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。

◆ 实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。

◆ 具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。

◆ 内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。

◆ 具备输出短路保护功能。

◆ 具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。

◆ 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

◆ 热敏打印机打印功能，快速、无声。

◆ 体积小、重量轻，方便携带使用。

产品参数：

◆ 电容电流测量

1.1 测量范围：0.3μF～200μF  1A～400A

1.2 准确度：  ±(读数×5%+2字)

1.3 分辨率：  0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）  ≥1000（1）

1.4 电压等级：0.1KV～99.9KV连续可调

◆ 零序3U0电压测量

2.1 测量范围：1V～100V AC 50HZ

2.2 准确度：  ±(读数×1%+10字)

2.3 分辨率：  1～9.999（0.001） 10～99.99（0.01）

◆ 使用条件及外形

3.1 工作电源：AC100-240VAC 0.8A, 50/60Hz

3.2 仪器重量：4.5Kg

3.3 仪器体积：320mm(长)×270mm(宽)×150mm(高)

3.4 使用温度：-10℃～50℃

3.5 相对湿度：＜90%，不结露
