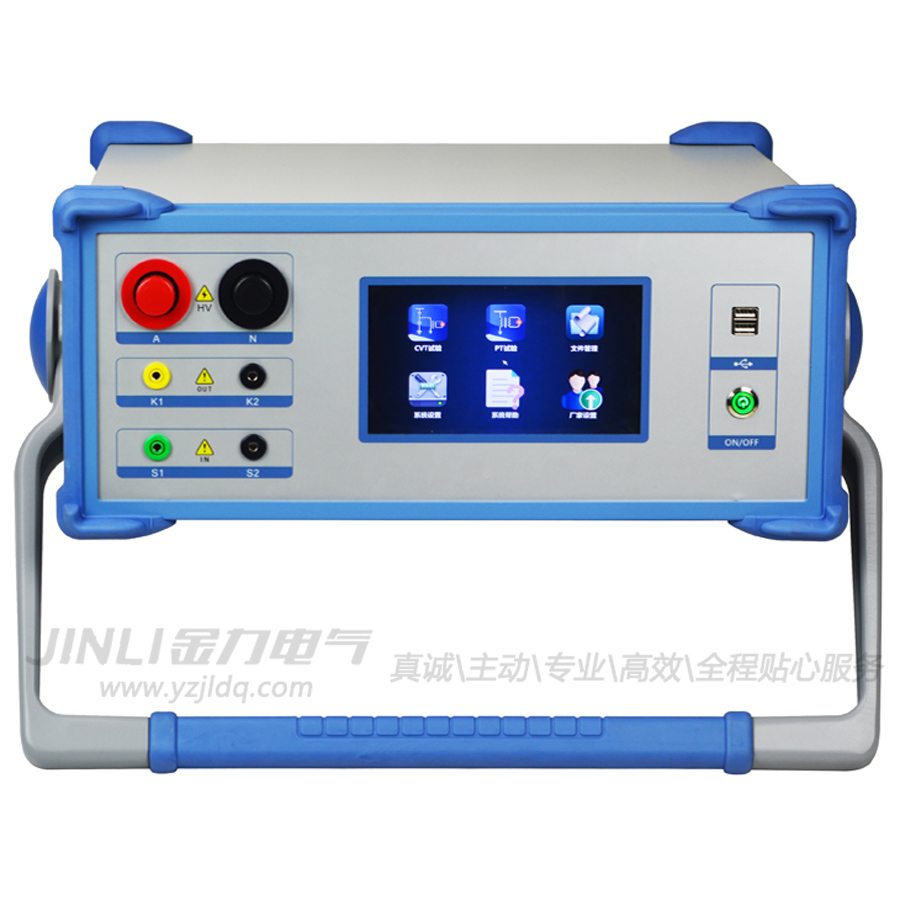

PTA-2000C电容式电压互感器CVT分析仪

添加时间:2022-01-18 10:52:17   浏览次数:1377

产品简介:
PTA-2000C电容式电压互感器CVT分析仪、是在传统基于调压器、升压器、串联谐振的互感器校验装置的基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型PT测试仪器。装置采用高性能DSP+FPGA以及先进的ARM工控机、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于水平,是电力行业用于互感器的专业测试仪器。
产品特性:
◆ PTA-2000C电容式电压互感器CVT分析仪、即可实现电容式PT(CVT)、电磁式PT的误差测试,无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备,大大降低了现场校验误差的工作量。
◆ 测试范围宽,能测试电压等级为6kV~800kV电磁式电压互感器。
◆ 内部采用0.01级的标准电压互感器,采用测差法测试互感器的低压误差;利用变频测试技术得到工作区间的励磁特性曲线,结合低压实测的误差值用外推法分析出互感器整个工作量程的误差。仪器的测试等级可达到0.05级。测试过程中,产生不超过3kV的测试电压,保证现场测试。
◆ 测试接线简单,操作简单易学,只需根据引导提示操作即可轻松完成互感器校验工作,大大提高了测试效率。
◆ 具有智能判断外部接线状况,提示接线错误、变比、极性错误等。
◆ 自动对测试数据进行化整,并判断是否超差,超差数据使用反色显示,对互感器的数据特性直观明了。
◆ 大规模存贮器可存储现场测试数据多达10000条。
◆ 采用铝型材机箱,具备良好的抗干扰性,并且保障现场高压试验时的操作人员和设备。
◆ 采用高分辨率大尺寸8寸真彩色液晶显示,户外强光下清晰显示,带有触摸屏辅助操作,简单快捷。

产品参数:


PTA-2000C电容式电压互感器CVT分析仪

测试用途

CVT、PT误差校验

输出

低压输出

0~120V  5Arms,12A(峰值) 600VA

高压输出

0~3000V

PT变比

测量

精度

1~350      <0.03%<>

350~1100   <0.05%<>

>1100      <0.07%<>

相位

测量

精度

±2min

分辨率

0.1min

二次绕组电阻测量

范围

0~500Ω

精度

0.5%±2mΩ

交流负载测量

范围

0~1000VA

精度

0.5%±0.05VA

输入电源电压

AC220V±10%,50Hz

工作环境

温度:-10οC~50οC,  湿度:≤90%

尺寸、重量

尺寸365 mm×290 mm×153mm      重量约18kg
