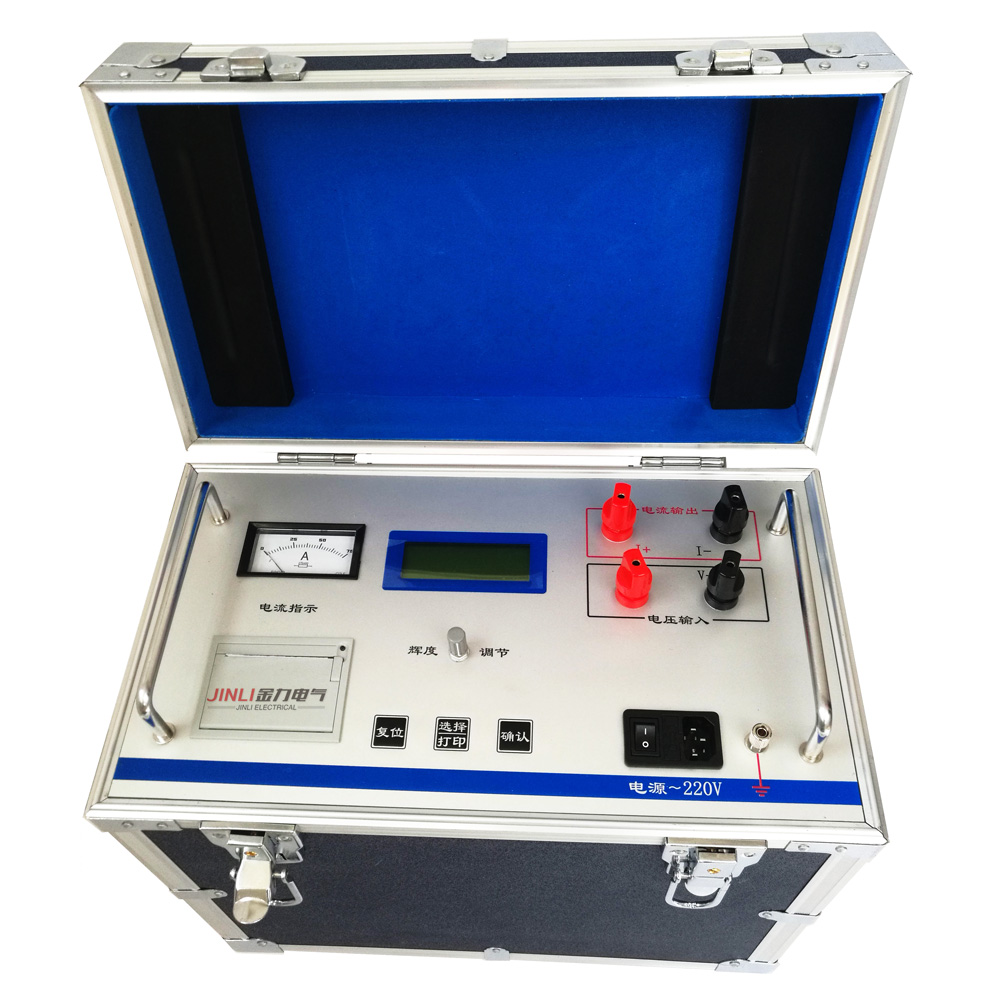

JL3008系列直流电阻测试仪

添加时间:2022-01-17 16:07:16   浏览次数:1037

产品简介:
变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。
JL3008系列直流电阻测试仪整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。
使用措施:
◆ 使用本仪器前必须认真阅读本手册。
◆ 仪器使用避开雨淋、腐蚀气体等场所。
◆ 仪表应避免剧烈振动。
◆ 对仪器的维修、调试应由专业人员进行。
◆ 测试完毕后一定要等放电报警声停止后再关闭电源,拆除测试线。
◆ 测量无载调压变压器,一定要等放电指示报警音停止后,切换档位。
◆ 在测试过程中,禁止移动测试夹和关断供电线路。
产品特性:
◆ 整机由高速单片机控制,自动化程度高,操作简便。
◆ 采用高频开关电源技术,输出电流大,适合大中型变压器直流电阻测量。
◆ 保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。
◆ JL3008系列直流电阻测试仪具有声响放电报警,放电指示清晰,减少误操作。
◆ 响应速度快,可在测量状态直接转换有载分接开关,仪器自动刷新数据。
◆ 采用立式机箱结构,便于现场使用。
◆ 智能化功率管理技术,仪器总是工作在小功率状态,有效减轻仪器内部发热,节约能源。可不间断数小时工作。
◆ 点阵式液晶,中文菜单,打印输出。
产品选型:

JL3008系列直流电阻测试仪产品选型

JL3008-5A

JL3008-10A

JL3008-20A

JL3008-40A

JL3008-50A

JL3008-60A

JL3008-100A

电流

量程

电流

量程

电流

量程

电流

量程

电流

量程

电流

量程

电流

量程

5A档

1mΩ-2Ω

10A档

0.5mΩ/2Ω

20A

100μΩ/1Ω

40A

50μΩ/500mΩ

50A

40μΩ/500mΩ

60A

40μΩ/300mΩ

100A

10μΩ/100mΩ

1A档

5mΩ-10Ω

5A档

1mΩ/4Ω

10A

200μΩ/2Ω

20A

100μΩ/1Ω

20A

100μΩ/1Ω

40A

50μΩ/500mΩ

60A

40μΩ/300mΩ

200mA档

100mΩ-50Ω

1A档

5mΩ/20Ω

5A

1mΩ/4Ω

10A

200μΩ/2Ω

10A

200μΩ/2Ω

20A

200μΩ/1Ω

40A

50μΩ/500mΩ

40mA档

1Ω-250Ω

200mA档

100mΩ/100Ω

2.5A

2mΩ/8Ω

5A

1mΩ/4Ω

5A

1mΩ/4Ω

10A

500μΩ/2Ω

20A

200μΩ/1Ω

<5mA档

100Ω-100KΩ

40mA档

1Ω/500Ω



2.5A

2mΩ/8Ω

2.5A

2mΩ/8Ω



10A

500μΩ/2Ω



<5mA档

100Ω/20KΩ











◆ 准确度:0.2%

◆ 分辨率:0.1μΩ

◆ 工作温度:0~40℃

◆ 环境湿度:≤90%RH,无结露

◆ 工作电源:AC220V±10%,50HZ±1HZ

◆ 净重:17KG

◆ 外形尺寸:440mm*240mm*390mm
