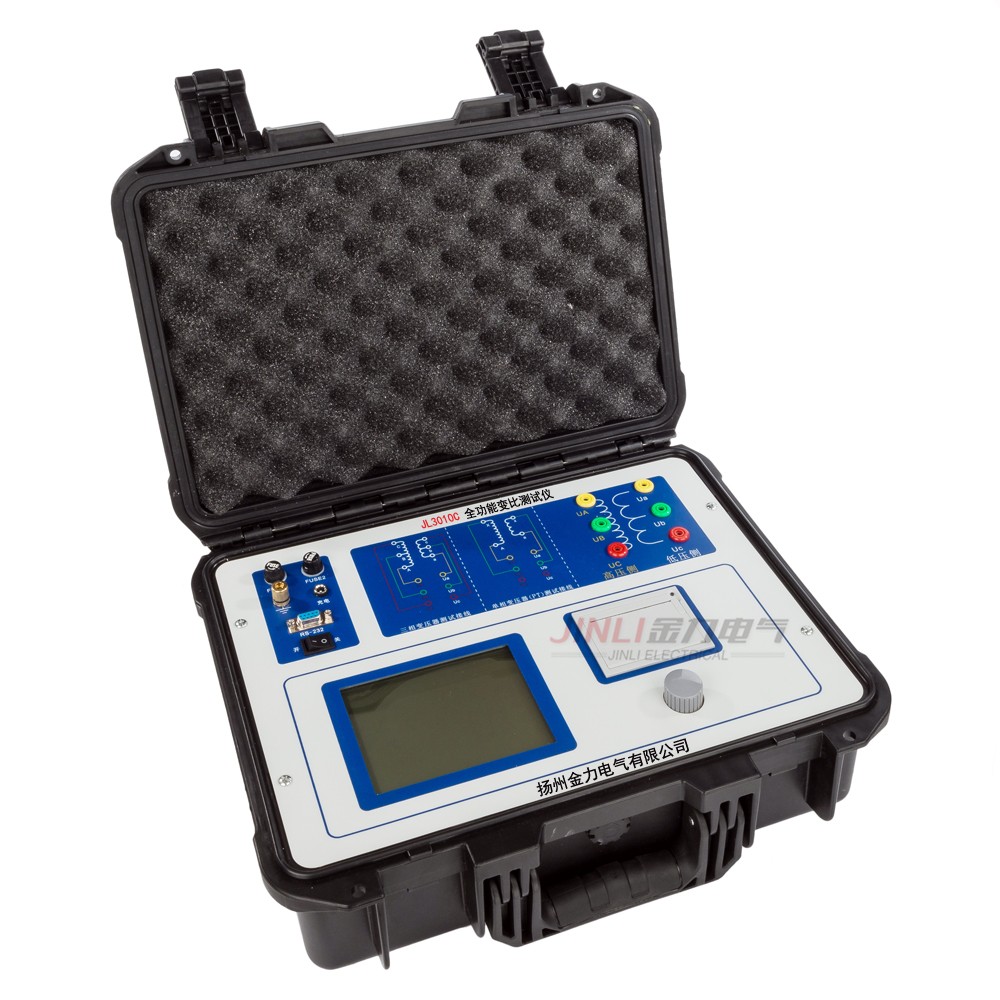

JL3010C全功能变比测试仪

添加时间:2023-01-09 09:52:42   浏览次数:1574

产品简介:

JL3010C全功能变比测试仪是我公司新推出第二代专业变比测试设备,可用于电力系统的三相变压器测试,特别适合于Z型绕组变压器、整流变压器和平衡变压器测试。仪器采用了大屏幕液晶显示,全中文菜单及汉字打印输出,人机界面友好,功能完善,操作方便,是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。

产品特性:

  ◆ 仪器自带锂电池,现场无需外接电源即可进行变比测试,一次充电至少可满足100台变压器测试;

  ◆ 仪器内部集成幅值稳定、相位恒定的单相、三相标准电源。

  ◆ 内部标准电源输出功率大,zui大5A输出,特别适合低压变压器测试、以及CT和PT制造过程中半成品的匝数测试。

  ◆ 精确快速测试电流互感器(CT)和电压互感器(PT)的匝比,匝比误差和相位差。

  ◆ 测试单相或者三相变压器,适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。

  ◆ 测试精度高,仪器采用16位高精度AD、及高速DSP处理器,有效的保证了测量精度及抗干扰能力。

  ◆ 仪器采用无局放调压输出,调压、测量速度快,只需5秒钟即可完成升压与测试;

  ◆ 仪器自动判断当前分接的额定变比:在多分接变压器测试时,只需输入一次分接开关调压比即可进行测试,无需输入当前分接号,大大提高工作效率。

  ◆ JL3010C全功能变比测试仪内部具有过流保护、检查接线功能。

  ◆ 320x240大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,旋转鼠标使操作更简便。

  ◆ 自带实时电子钟,自动记录试验的日期、时间利于实验结果的保存、管理。

  ◆ 面板式热敏打印机,可现场快速打印试验结果。

  ◆ 数据具备掉电存贮及浏览功能,可以存储1000组实验结果,能与计算机联机传送数据。

产品参数:

1、环境条件

                  温度:-5°C~40°C

                  相对湿度:<95%(25°c)<>

                  海拔高度:<2500m<>

                  外界干扰:无特强震动、无特强电磁场

                  供电电源:160VAC~280VAC,45Hz~55Hz

2、测试范围

                  变比测试范围:0.5~10000

                  组别测试范围:0~11

                  移相角测试范围:0~360°

3、测试精度

                  变比测量精度:+0.1%(0.5~1000)

                                          +0.2%(1001~2000)

                                          +0.3%(2001~4000)

                                          +0.5%(4001~10000)

                   移相角测量精度::30`

4、绝缘强度

                  1)电压、电流输入端对机壳的绝缘电阻≥100MΩ。

                  2)工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。
