产品简介：

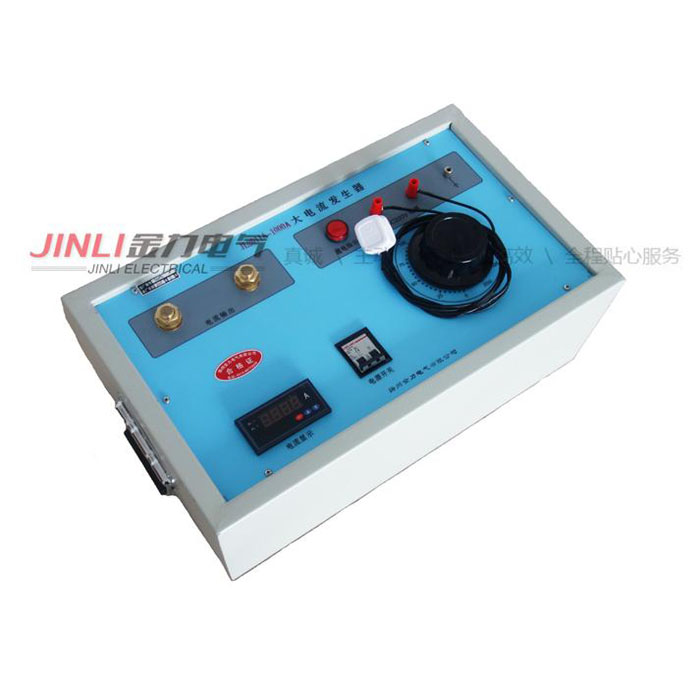

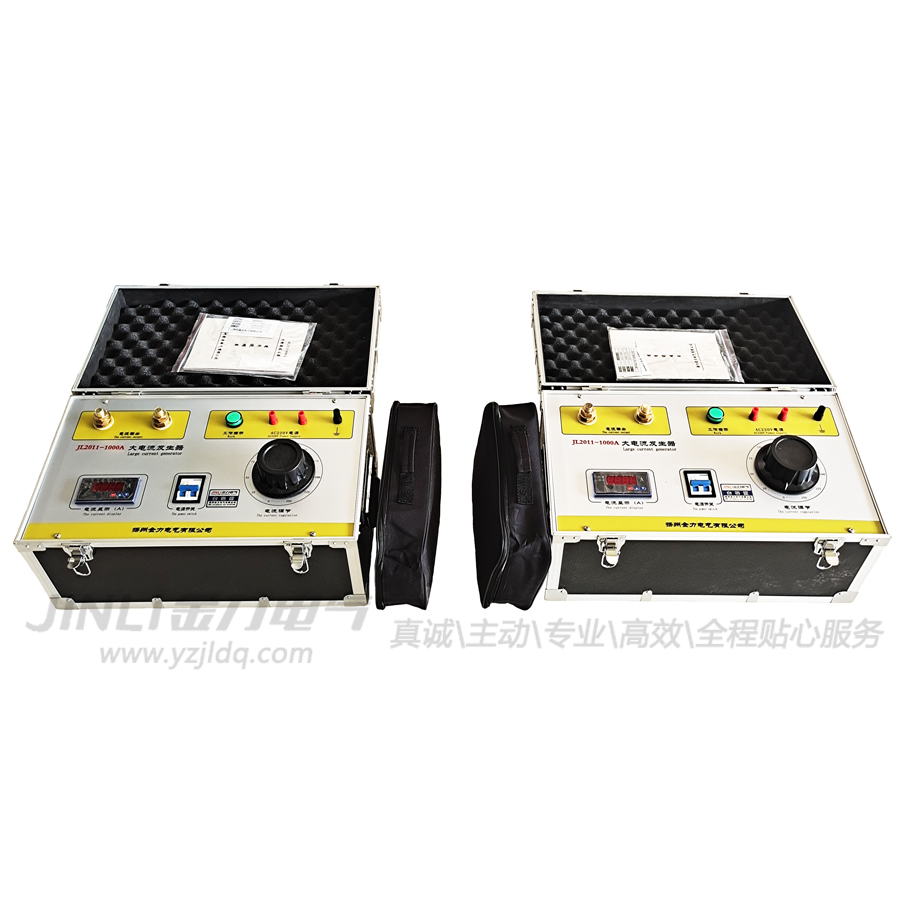

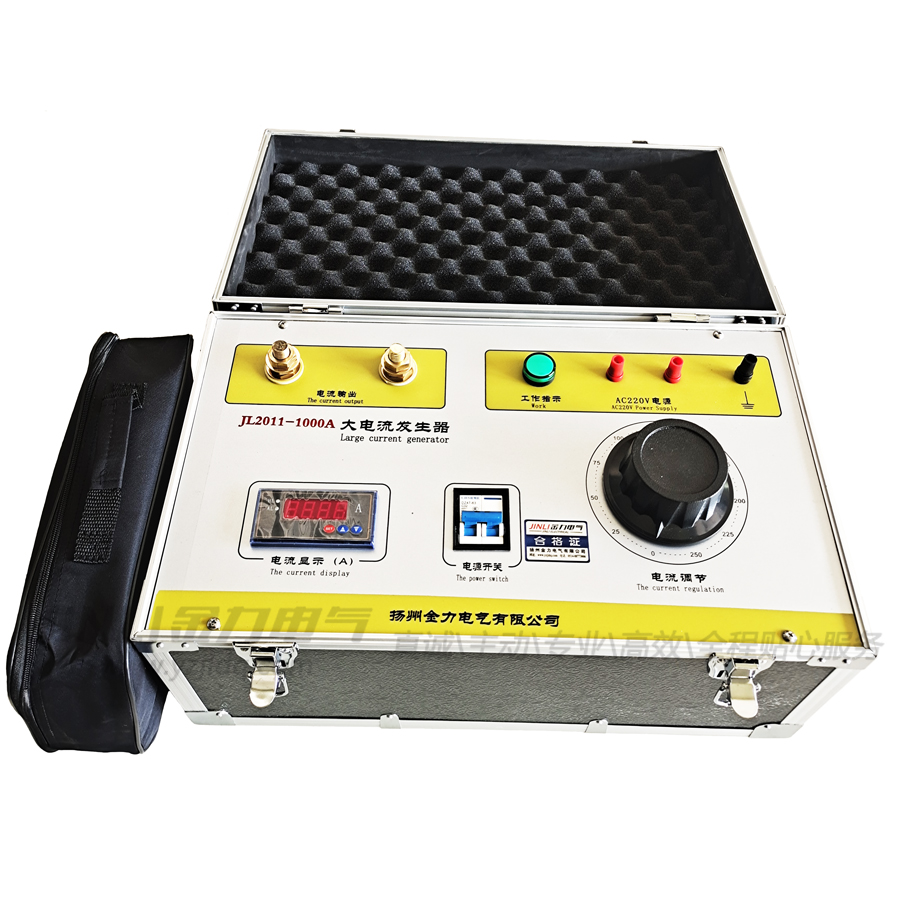

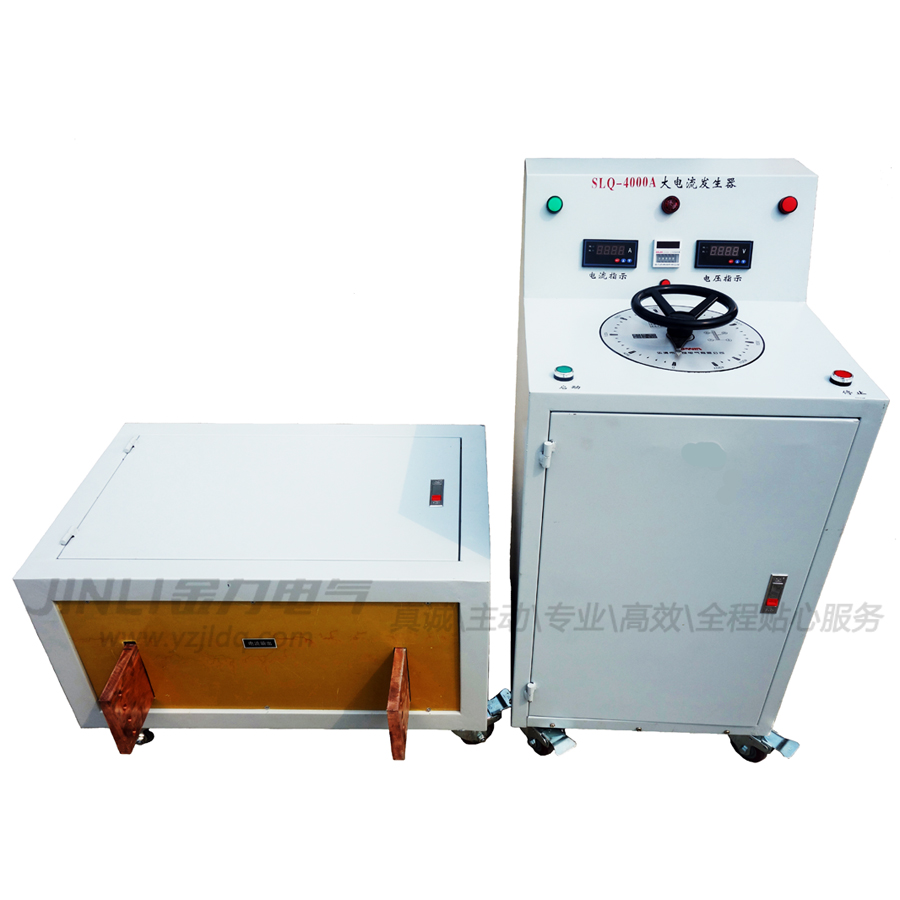

JL2011系列大电流发生器为低电压、大电流干式变压器。适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。JL2011系列大电流发生器采用一体化结构，操作和数据读取较为方便，是各行业在电气调试中需要大电流场所的必备设备。
产品特性：
◆ 电流表，大小量程监视。
◆ JL2011系列大电流发生器自耦变压器调节自如。
◆ 指示灯指示，按钮操作，操作简单。

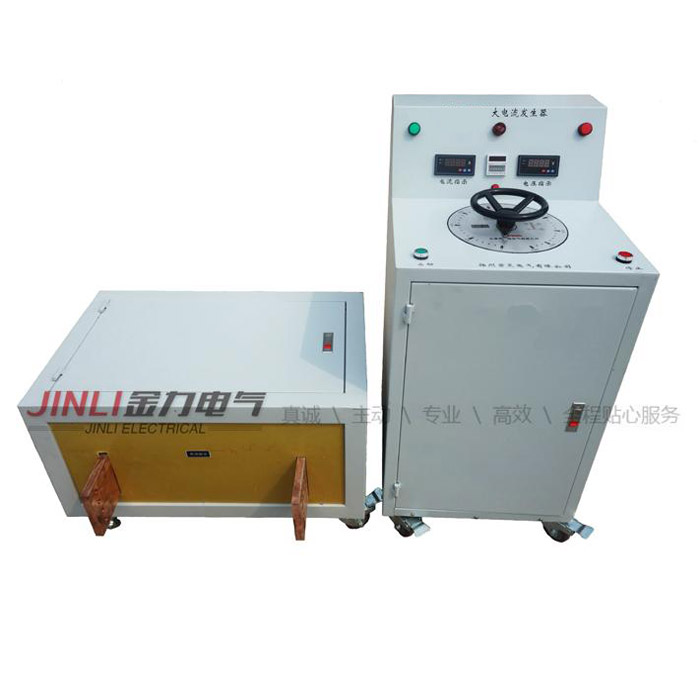

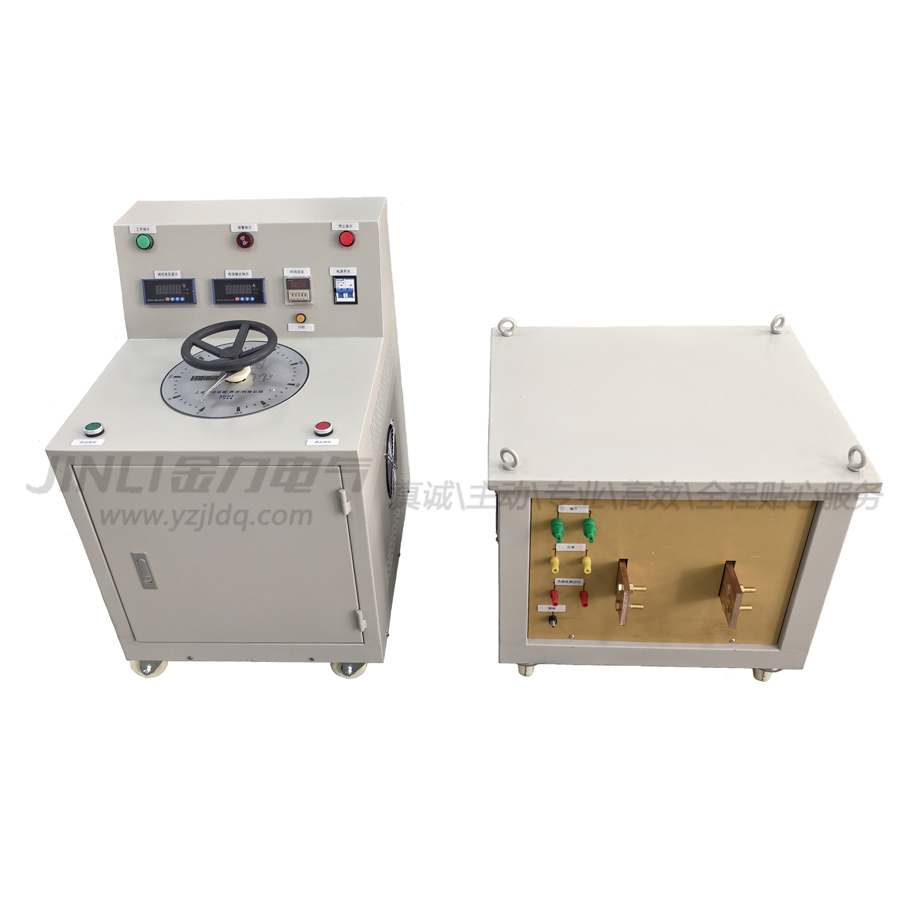

◆ 一体和分体结构，移动方便。
产品参数：
◆ 输入电压：220V或380V
◆ 输出电流：100～10000A
◆ JL2011系列各规格型号参数说明：
型号 | 额定容量（KVA） | 升流器额定输入 | 升流器额定输出 | 阻抗电压% | 空载电流% | 结构形式 | |||
调压器 | 升流器 | 电流（A） | 电压（V） | 电流（KA） | 电压 | ||||
JL2011 -100A | 0.5 | 0.5 | 2.5 | 200 | 0.1 | 5 | ∠8 | ∠6 | 一体 |
JL2011-200A | 0.5 | 0.5 | 2.5 | 200 | 0.2 | 5 | ∠8 | ∠6 | 一体 |
JL2011 -300A | 1 | 1 | 5 | 200 | 0.2 | 5 | ∠8 | ∠6 | 一体 |
JL2011 -500A | 2 | 2 | 10 | 200 | 0.5 | 5 | ∠8 | ∠6 | 一体 |
JL2011-1000A | 5 | 5 | 20 | 200 | 1. | 5 | ∠8 | ∠6 | 一体 |
JL2011-1500A | 7.5 | 7.5 | 30 | 200 | 1.5 | 5 | ∠8 | ∠6 | 一体 |
JL2011-2000A | 7.5 | 7.5 | 30 | 200 | 1.5 | 5 | ∠8 | ∠6 | 一体 |
JL2011 -2000A | 10 | 10 | 50 | 200 | 2 | 5 | ∠8 | ∠6 | 分体 |
JL2011 -2500A | 15 | 15 | 37.5 | 400 | 3 | 5 | ∠8 | ∠6 | 分体 |
JL2011-4000A | 20 | 20 | 50 | 400 | 4 | 5 | ∠8 | ∠6 | 分体 |
JL2011 -5000A | 25 | 25 | 62.5 | 400 | 5 | 5 | ∠8 | ∠6 | 分体 |
JL2011-6000A | 30 | 30 | 75 | 400 | 6 | 5 | ∠8 | ∠6 | 分体 |
JL2011 -8000A | 45 | 45 | 112.5 | 400 | 8 | 5 | ∠8 | ∠6 | 分体 |
JL2011 -10000A | 45 | 45 | 112.5 | 400 | 10 | 5 | ∠8 | ∠6 | 分体 |
操作方法：
◆ 仪器必须有良好接地。
◆ 按入工作电源后，打开开关，红色信号灯亮，按启动按钮，绿色信号灯亮。接好输出端于被试品的连接，此时升流器等待升流。
◆ 顺时针均匀旋转调压器，注意操作台上输出电流指示到所需的大电流。
◆ 试验过程中，一旦发现不正常现象，应立即切断电源，查明原因后再进行试验。
◆ 试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源 ，方可拆除试验接线，
注意事项：
◆ 新安装和长时间不用的变压器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。
◆ 使用中升流变压器和操作台必须可靠接地，
◆ 使用时应缓慢均匀升流，搬运时应避免过大的震动。
◆ 调压器与电刷接触表面应保持清洁，视情况用90%酒精蘸棉纱擦拭干净。
◆ 本设备应置于清洁、通风、干燥和室内保存。
设备附件：
◆ 大电流发生器 1 台
◆ 产品合格证 1 份
◆ 产品使用说明书 1 份

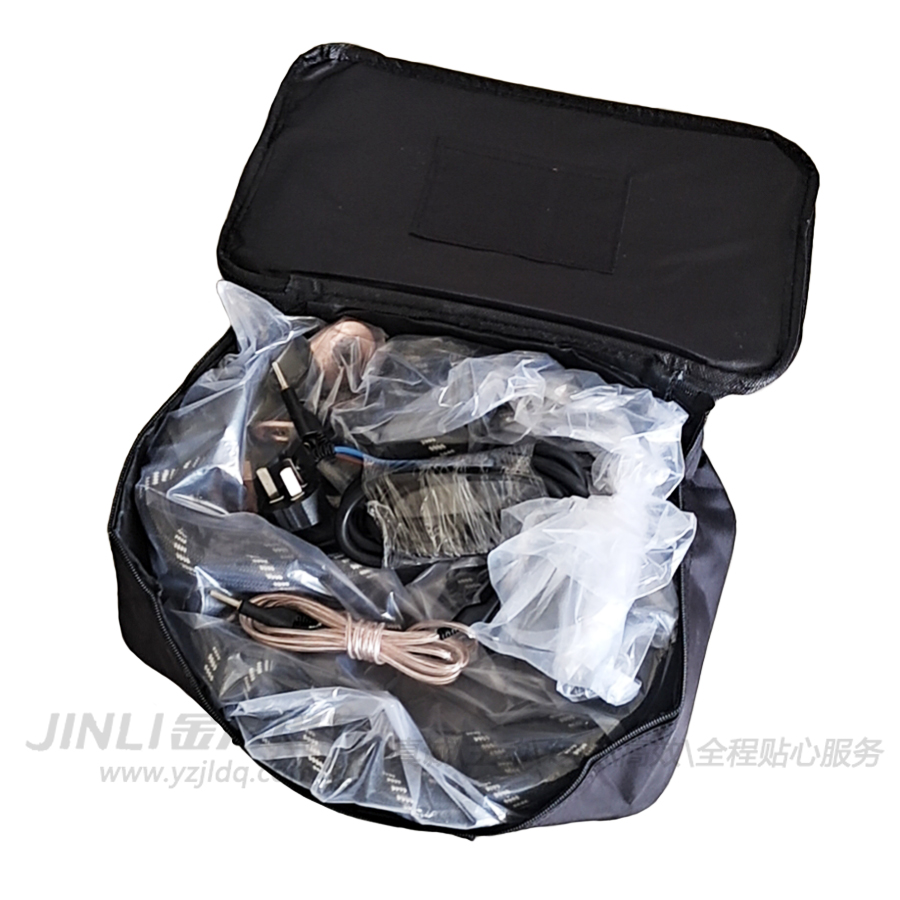

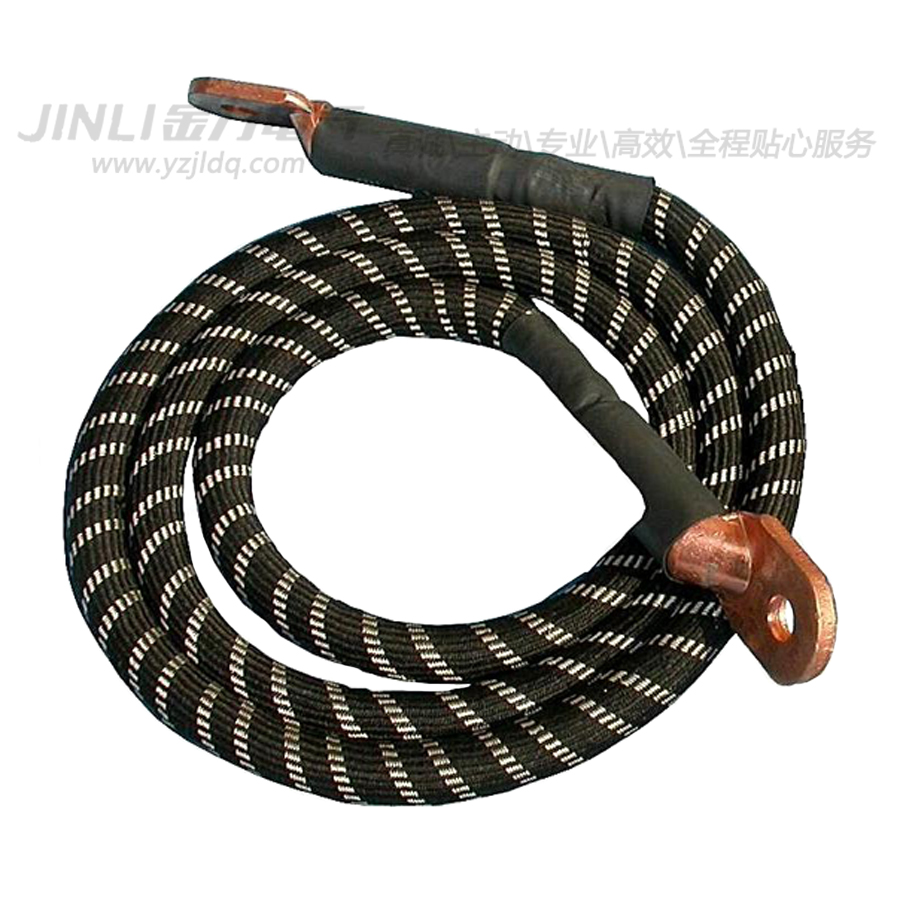

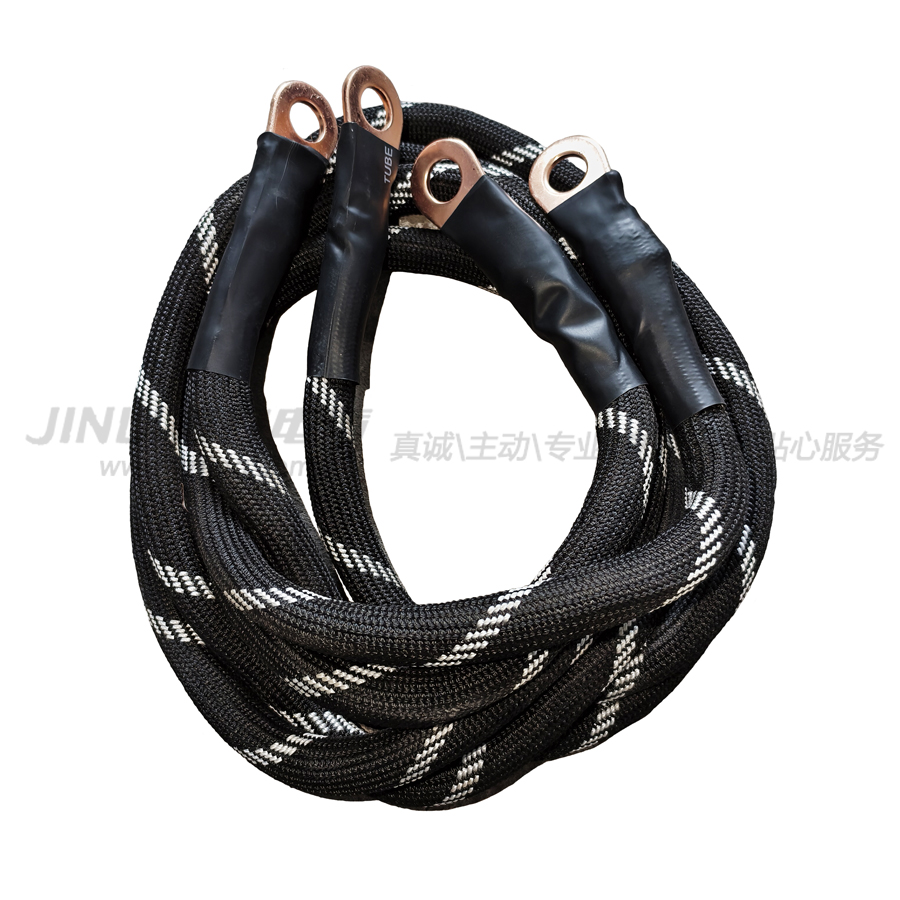

◆ 大电流测试线 2 根（选配）
