一、概述

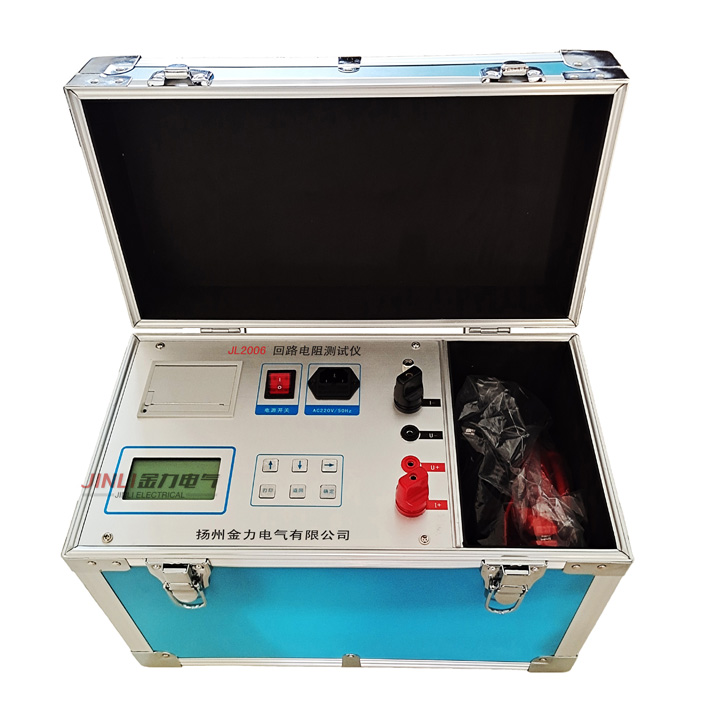

本公司开发生产的200A,JL2006系列回路电阻测试仪采用32位ARM内核作为处理的核心,对整机进行控制,自动完成自校、稳流判断、数据处理、阻值显示等功能,可测量各种高压开关及电器的接触电阻、回路电阻和变电站母线电阻,电力线接点电阻,焊缝接触电阻。该仪器体积小、重量轻,极大的方便了工作人员的使用。
二、AQ措施
1、 使用本仪器前一定要认真阅读本手册。
2、 仪器的操作者应具备一般电气设备或仪器的使用常识。
3、 本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、 仪表应避免剧烈振动。
5、 对仪器的维修、护理和调整应由专业人员进行。
6、 测试完毕后关闭电源,再拆除测试线。
7、 在测试过程中,禁止移动测试夹和供电线路。
三、性能特点及技术指标
1. 输出电流及量程:
输出电流:100A :量程:1mW-50mW
200A : 量程:1mW-30mW
2. 测试精度: 0.5% 分辨度: 0.1mW。
3. 65K真彩液晶显示,中文菜单提示,操作方便。
4. 具有大容量存储功能,可存储2000条测试记录。
5. 工作电源: AC220V±10﹪。
6. 工作温度:﹣10℃~50℃。
7. 工作湿度:环境湿度<90%RH 。
8. 仪器重量:5㎏。
四、系统介绍
1. AC220 电源插座,自带开关及保险仓。
2. 接地柱: 地线接线端子。
3. I+ I-:输出电流端子。
4. V+ V-:采样电压端子。
5. “▼”、“4”循环选择按键,“4”复用“保存”功能。
6. 确认键:确认当前选择,在测试状态下,按确认键打印数据。
7. 取消键:按下此键,菜单返回上一级。
8. 复位键:测试完毕或中断工作,按下此键仪器回到初始状态。
五、测试与操作方法
1. 将随机配备的测试线取出,其中红、黑两把测试钳分别夹到被测试品的两个采样端,并用力摩擦接触点,测试线的另一端与仪器的接线端子对应接好。(注意红、黑颜色对应,且粗线接电流端子,细线接电压端子)
2.
开机,屏幕显示如
仪器自检后进入主菜单,如下图
1)
测量时间:进入此菜单,如下图
按“▼”、“4”键可循环选择输出电流和测试时间,选好输出电流和时间后,按“确定”键进入测试状态,如下图;等数值稳定后,按“4”键保存,按“确定”键可打印当前数据。测量结束后,按“取消”返回上一级菜单
2)浏览记录:选择此菜单,如下图:
按“▼”键浏览记录,按“确定”键打印当前数据。
“0006”表示数据总存储条数,“0001”表示当前数据新数据
3)调整时钟:选择此菜单,如下图:
按“4”键移动光标选择所要调整项,按“▼”、键调整数值。修改完成后如需保存按“确定”键退出,不需保存按“取消”键退出。
六、注意事项
1 使用前,仪器的接地端子必须良好接地。
2 试结束后,按复位键,关掉电源开关。注意:严禁带电拆装各测试电缆。
3 仪器出现不正常现象,首先按复位键,使仪器复位。
4对仪器进行维修必须由专业人员进行,不得自行处理。
5 本仪器为测量回路电阻使用,不允许测量感性回路。
七、常见问题及解决方法
如下表
常见故障 | 故障分析 |
开机无显示 | 1) 电源插座保险管损坏 2) 仪器内部插件松动 3)计算机板故障 |
显示“超量程或线路未接好” | 1)仪器电源故障 2)A/D板故障 3)测试线接触不良或未形成回路 |
八、装箱清单
回路仪主机 | 壹台 |
测试电缆 | 壹套 |
三芯电源线 打印纸 | 壹条 壹卷 |
操作手册 | 壹本 |
九、售后服务
仪器自购买之日起12个月内,属产品质量问题免费包修包换,终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系,以便为您安排便捷的处理方案。
