变压器绕组变形测试仪AQ试验及注意事项

来源:扬州金力电气   添加时间:2022-08-04 08:34:44   浏览次数:11

变压器绕组变形测试仪AQ试验及注意事项

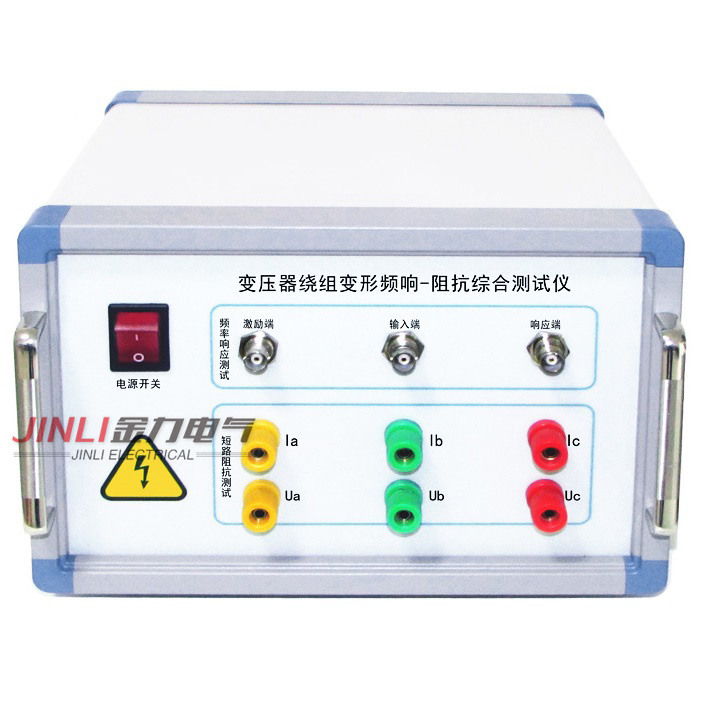

变压器在试验过程中发生匝间、相间短路,或在运输过程中发生冲撞,造成线圈相对位移,以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形,就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征,即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的JL3016E变压器绕组变形测试仪,就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV~500kV电力变压器的内部结构故障检测。
变压器绕组变形试验程序:
1.首先检查变压器接地状况是否良好,套管引线应全部解开。
2.详细记录被试品的铭牌数据及原始工况有否异常,以及被试品变压器当前测试状况下的分接开关位置,并仔细输入被试品情况登记窗。
3.根据被试品的情况建立被试品数据文件的子目录;测试完成后应将测量的数据备份至该目录下,并注意进行整理工作。
4.数据存放格式:文件是以ASCII码的形式存放。
5.对刚退出运行的变压器进行测量,测量前应尽量让其散热降温;但在整个测量过程中应停止对其所施的降温手段,保持温度,以免测量过程中温度变化过大而影响测量结果的一致性。
6.现场测试时,为防止出现意外损坏仪器,使用所配的电源隔离变压器。

变压器绕组变形判断方法注意事项:

a) 变压器绕组发生变形的必要条件是出口短路、近区短路或多次过流动作、运输中发生冲撞;
b) 在低频部分(几十kHz)频响曲线一般能够较好地重合,否则应首先怀疑测试接线接触不良;
c) 一般来说35kV及以下变压器(包括厂变)频响特性一致性可能较差,应在交接时留原始数据待比较;
d) 测得的频响曲线一般在+20~-80dB之间,如果超出应检查试验回路是否接触不良或断线;
e) 角接绕组分开试验时三相频响特性可能不一致;
f) 平衡绕组可能引起三相频响特性不一致;
g) 绕组严重变形会影响临近绕组的频响特性;
h) 有些小厂及现场检修的变压器,由于工艺较差可能导致变压器绕组频响特性不一致;
i) 有资料表明温度对频响特性有影响;
j) 纠结式绕组有换位导线时可能导致变压器绕组频响特性不一致;
