对绝缘子表面进行等值盐量的测量可确定在污秽层中可溶性导电物质数量，判定所测区段电气元件受污染程度，是制订防污闪措施和指导适时清扫的重要依据
等值附盐密度简称等值盐密，其含义是把绝缘子表面的导电污物密度转化等值为单位面积上含有多少毫克的盐(NaCl)。所谓等值盐密，实际上是一个平均量。盐密值应用比较广泛，它是输变电设备划分污秽等级的根据之一，也是选择绝缘水平和确定外绝缘维护措施的依据。
相关规程新增这个测试项目的目的是累积每条线路或变电站污染状况的定量数据，为准确调整防污绝缘水平提供依据。所以它不是判断某一具体的绝缘子是否需要更换，而是对整个变电站的爬电比距与污染状况是否相适应做出判断。

扬州金力电气有限公司是直流高压发生器,试验变压器,直流电阻测试仪,超低频高压发生器,变频互感器综合测试仪,继电保护测试仪,变频串联谐振试验装置等电力测试仪器专业生产厂家！详情点击：www.yzjldq.com

绝缘子盐密度测量研究与分析-绝缘子盐密度测试仪

二、测量等值盐密的方法
等值盐密的测量方法是将待测瓷表面的污物用蒸馏水(或去离子水)全部清洗下来，采用电导率仪测其电导率，同时测量污液温度，然后换算到标准温度(200C)下的电导率值，再通过电导率和盐密的关系，计算出等值含盐量和等值盐密值。
应当指出，测量时应分别在户外能代表当地污染程度的至少一串悬垂绝缘子和一根棒式支柱绝缘子上取样，而且测量应在当地积污 重的时期进行。

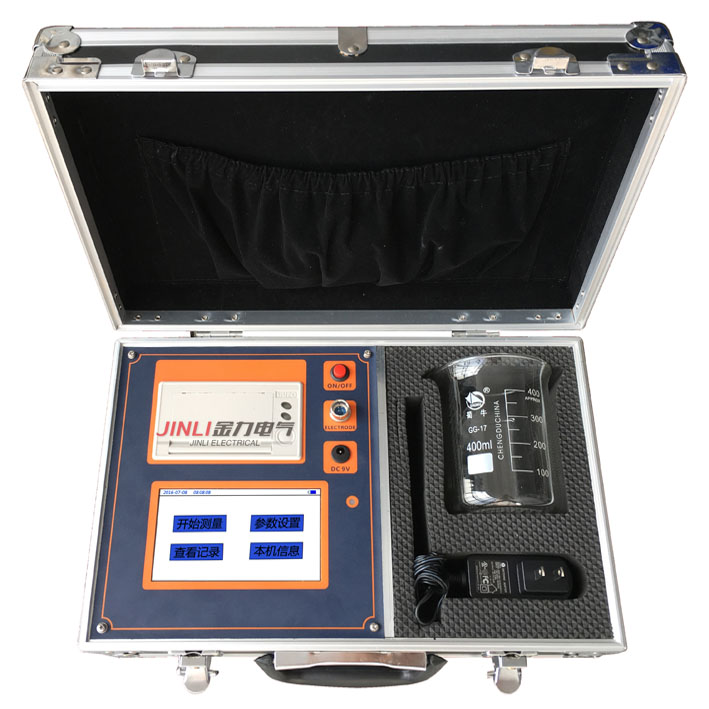

推荐使用电导仪对绝缘表面污秽的盐量进行检测。电导仪应满足下列条件：盐密测量范围0～103mg/m1  电导率0～10-4μS/cm；温度补偿范围5～530C；引用误差<1.5％；大显示值1.999。
三、绝缘子试品取样原则
(1)按污秽区域分布图，对自然污秽区按5～10km半径选择被测杆塔上的绝缘子，对工业污秽区按污源半径5km选择被测绝缘子。对同一走向多条线路，东西走向可 取西边线路。同时选取较低杆塔，背风处的杆塔，还要兼顾周边环境，对河、湖、水塘、湿地边的杆塔应是 的对象。对鸟类出没频繁地区也应有代表性的选取。可结合雷电定位系统历史数据，对易雷击区也应有代表性的选取。
(2)测点确定后，应保持稳定，一般为三年，确因污源变动或出现新的污源点应适当变动或增加测点。
