JL7006钳形接地电阻测试仪特性与参数

JL7006钳形接地电阻测试仪特性与参数

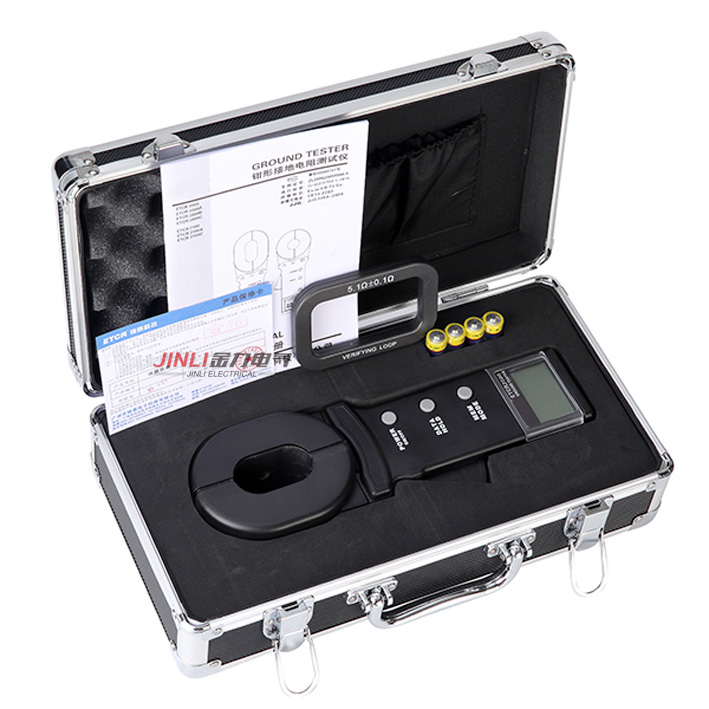

JL7006系列是传统接地电阻测量技术的重大突破，广泛应用于电力、电 信、气象、油田、建筑及工业电气设备的接地电阻测量。7006 系列在测量有回路的接地系统时，不需断开接地引下线，不需辅 助电极，AQ快速、使用简便。7006 系列能测量出用传统方法无法测量的接地故障，能应用于传统方 法无法测量的场合，因为7006系列测量的是接地体电阻和接地引线电阻的 综合值。 7006 系列有长钳口及圆钳口之分，见下图。长钳口特别适宜于扁钢接 地的场合。 另外，钳形接地电阻测试仪还能测量接地系统的泄漏电流和中性线电流。
钳形接地电阻测试仪双钳特性
1. 双钳法/地桩法双重测量方式：
适合任意接地场所，多点或单点接地，都可正常测试。
2. 抗干扰能力强：
自产生高频电流，从而过滤市电中50HZ 、100HZ等谐波干扰电流，即使在500KV变电站环境下，也能精确测量。
3. 测量范围广、分辨率高：
量程从0.01Ω～1000Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量。
4. 大钳口设计：
钳口直径50mm，满足用扁铁/钢作接地引线的情况，特殊钳口尺寸可按客户要求定制。
5. 大容量数据储存：
可储存200组测量数据。
钳形接地电阻测试仪双钳参数
1．接地电阻测量范围：双钳法：0.01Ω～1000Ω ；地桩法：0.01Ω～1000Ω
2．误差: 双钳法：±2%±2个字；地桩法：±1.5%±2个字
3．zui小分辨率：0.01Ω
4．钳口尺寸：Φ50mm
5．存储容量：200组数据
6．工作温度：0°C～+50°C
7．电源：8节5号镍氢充电电池或普通AA电池
8．重量：0.8KG
9．尺寸：265mm×130mm×65mm
