变压器油真空滤油机

变压器油真空滤油机

变压器油真空滤油机主要用于充油电气设备，对基建安装阶段注人的新变压器油或设备大修后更换新变压器油进行净化处理，主要去除油中的水分、杂质和氢气、乙炔、甲烷、乙烷等气体，提高变压器油的闪点、耐压值和绝缘强度，并在规定的时间内达到国家标准规定的变压器油技术指标，缩短处理时间，提高处理效率。
变压器油真空滤油机

变压器油真空滤油机的净化效率主要取决于真空和油温。这对需要作深度脱水、脱气处理的超高压设备用变压器油至关重要，适当提高油温和降低油勃度，可以加速传质过程，提高净化效率。但油温不宜过高，一般控制在60℃以下，高不超过80℃，以防油质氧化或引起油中抗氧化剂的挥发损耗。SO0kV以上电压等级的超高压设备采用SH0040标准的超高压变压器油ll]。
随着超高压输变电技术的发展，变压器油必须适应超高电压条件，为此需要配备性能更加良好的变压器油真空滤油机，保证超高压设备用变压器油指标达到要求。若使用二级变压器油真空净油机需要连续进行多次循环才能达到要求，处理效率低，影响工程进度，造成资源浪费。

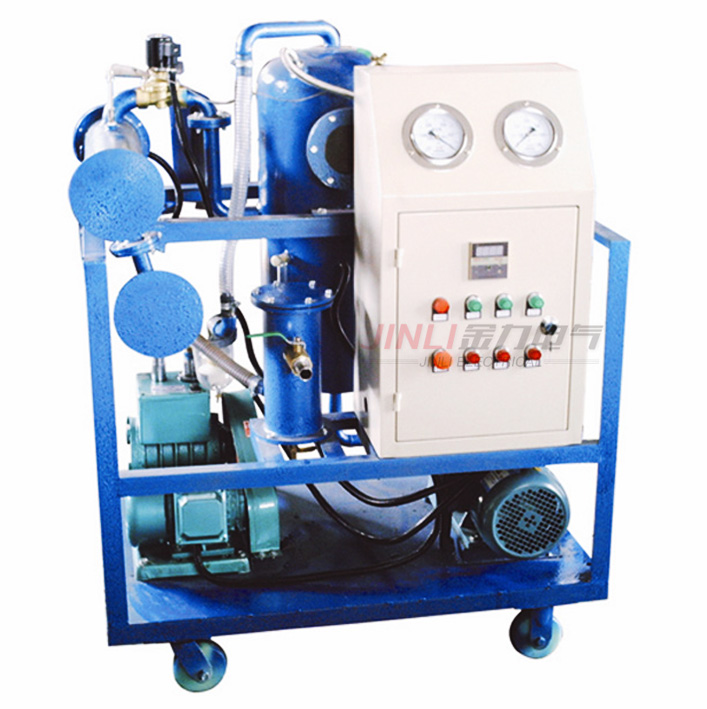

变压器油真空滤油机是根据水和油的沸点不同而设计的，它由真空加热罐、精滤器、冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成。真空泵将与真空罐内的空气抽出形成真空，外界油液在大气压的作用下，油经过入口管道进初滤器消除较大的颗粒，然后进入加热罐内，经过加热到40－75℃的油通过自动油漂阀，此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。
