开关回路接触电阻测试仪接线方法和操作流程

开关回路接触电阻测试仪接线方法和操作流程：
1、回路电阻测试仪按图二所示四端子接法接线。
2、确认无误后，接通电源开关，电流表、电压表显示为000，可在末位允许一位数跳动。
3、按测量开关后,电流表是否在100A,若不在100A请调节微调旋钮,使电流为100A并保持稳定，此时电阻表显示值即为所测电阻值，（若显示1，即表示所测回路电阻值超量程）,数值稳定后，一般5-10秒，请立即记录并按测量键停止测量。
4、如果按正确接线方法使用，而测量电流达不到100A，或者为零，则应检查所使用大电流线是否截面过小，或者所接回路是否接通。
5、测量结束后，断开电源开关。回路电阻测试仪

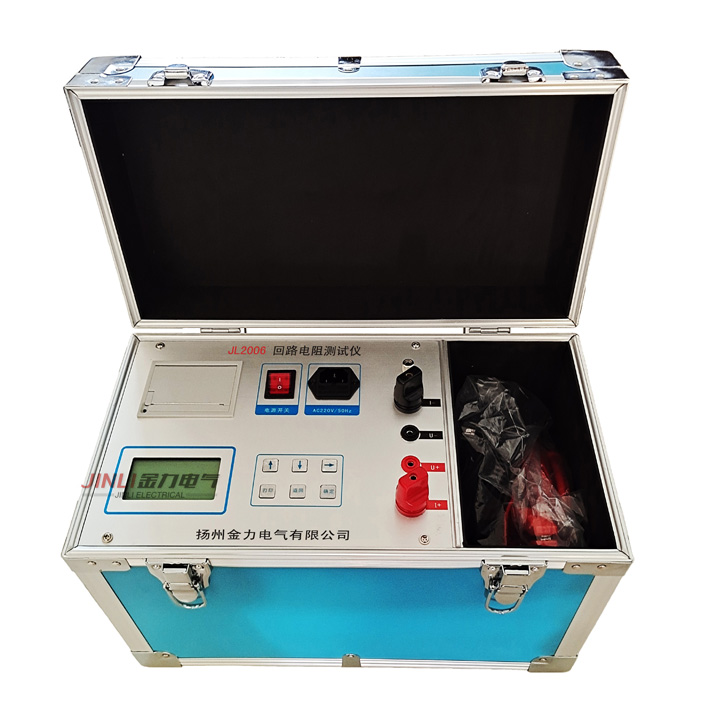

开关回路测试仪是采用数字电路技术和开关电路技术制作，它是用于开关控制设备的接触电阻、回路电阻测量的设备，其测试电流采用国家标准GB763推荐的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并用数字显示，该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
