变压器有载分接开关参数测试仪技术指示和产品参数

来源:扬州金力电气   添加时间:2022-08-02 09:29:00   浏览次数:14

变压器有载分接开关参数测试仪技术指示和产品参数

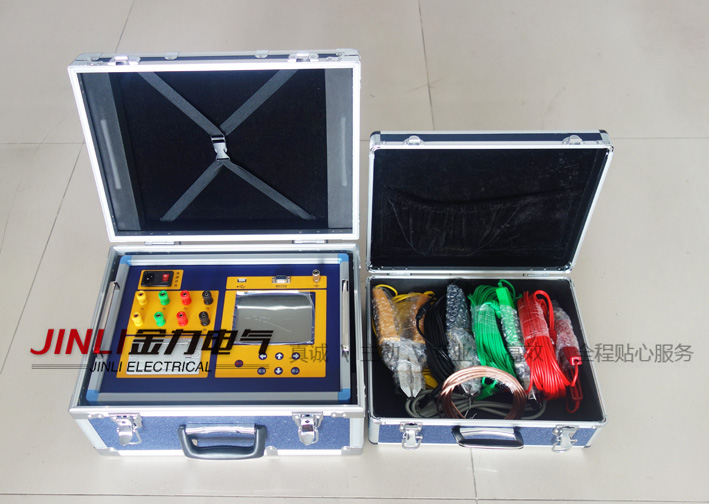

JL3011型变压器有载开关参数测试仪是根据《电力设备交接和预防性试验规程》和有关规定的原理用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。
变压器有载开关测试仪技术指标
1.带绕组测量:
取样方式:电压取样输出电流:DC1A
过渡电阻测量范围:0Ω-30Ω测量误差:±5%
采样频率:10kHz记录过渡波形时间:0~120ms测量同期性误差:0.1ms
2.不带绕组测量:
取样方式:电流取样输出电流:DC9V过渡电阻测量范围:大0Ω-50Ω
测量误差:±5%采样频率:10kHz记录过渡波形时间:0~120ms
测量同期性误差:0.1ms
3.工作环境:工作电源:AC220V±10%频率:50Hz±1Hz使用温度:0℃~40℃相对湿度:≤85%RH
变压器有载开关测试仪产品参数
1、三路独立测试电源,输出电流0.5A;
2、仪器设置采样率10~20KHZ;
3、单次波形存储时间6.4秒。
4、过渡电阻测量范围:Y/0型变压器1-40Ω,Y型变压器1-20Ω。
5、测量精度:1-5Ω,Δ=±10%5-40Ω,Δ=±5%
6、时间及同期性误差:Δ≤±1%。
7、显示器:240×128T、T6963C控制器;
8、打印机:MP-40-8面板式前换纸型打印机;
9、处理部分:
80C320高速8位微处理器。程序存储器32K;
掉电保持数据存储器512K字节;
高速A/D转换器,高采样率可达400KHZ;
10、电源:220V±10%功率≤200W。
11、尺寸:410mm×320mm×200mm。
12、重量:≤5kg
