35kV电压等级高压电力试验设备选型列表参考方案

35kV电压等级高压电力试验设备选型列表参考方案
序号     试验设备      型号规格   技术指标
电力变压器测试类
1  变压器直流电阻测试仪   JL3007  输出：10A，0.5mΩ～20kΩ，0.2级
2  变压器变比组别测试仪    JL3010  测量范围：1～10000，0.2级
3  智能电力参数综合测试仪 (变压器容量及空负载) JL3013 容量：10～65000KVA
4  变压器短路阻抗测试系统  JL3019  电压：50V～500V，电流：1A～50A，0.2级
5  变压器有载分接开关参数测试仪   JL3011  过渡电阻：0.1～40Ω，过渡时间：1～250mS
开关测试仪类
6  回路电阻测试仪 JL2006 输出：100A，量程：0～19.99mΩ
7  真空度测试仪 JL2005 量程：10-4～10-1Pa
8  高压开关动作特性测试仪 JL2002 量程：0～9999mS，0～20m/S ，0～900mm
互感器测试类
9  三倍频电源发生器 JL4005-81-7kVA 容量：7kVA
10  互感器综合特性测试仪 JL4002 CT、PT均可测量，输出：0～1000V、 0～600A
避雷器测试类
11  直流高压发生器 JLZGF-120KV/2mA 输出：120kV/2mA
12  氧化锌避雷器带电测试仪 JL8004 量程：0～10mA，三相同时测量
地网接地类
13  接地电阻测试仪   JL2571 量程：0～200Ω
14  接地引下线导通测试仪   JL7005   输出：1A、5A、10A
电缆测试类
15   电缆故障测试仪 JL9020 测试距离：不小于40km，定点误差：0.2m
16   变频串联谐振试验装置   JL1006-135/54    满足10kV交联电缆长度3km耐压试验；满足35kV交联电缆长度1km耐压试验
17   工频线路参数测试仪  JL3014 电压：50～500V，电流：1～50A，0.2级
继电保护测试仪类
18  微机继电保护测试仪 JL5003  输出：三相电流、四相电压
19  大电流发生器    JL2011-2000A 输出：0～2000A
油化分析检测设备
20  绝缘油介电强度测试仪  JL6001  单杯，电压：0～80kV， 准确度：1%
21  JLSZY全自动油品酸值测定仪（3杯），测定范围：0.0005～0.5000mgKOH/g
22  SFY-E型全自动微量水分测定仪  测量范围： 0.1微克水-100毫克水
23  JL6007-I全自动闭口闪点测定仪   量程：室温～350℃，重复性：≤2℃
24  JL6006变压器油介质损耗测试仪 电容：1pF～200pF，介损：0～100%，
电阻率：10M～10T
其它电力测试仪器

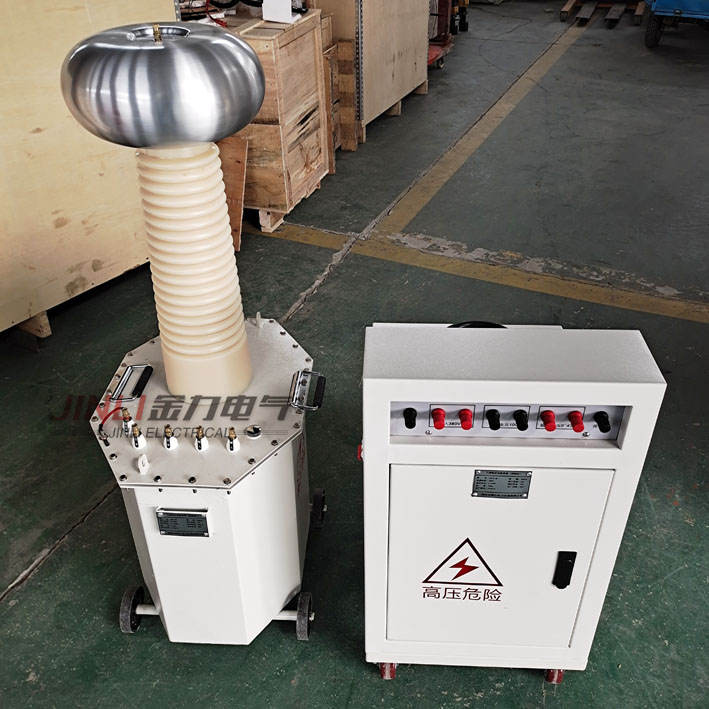

25  工频交流耐压试验装置 JL1007-10/100 输出：100kV 容量：10kVA
26  电动机交流耐压试验装置 JL1007-15/20 输出：20kV  容量：15kVA
27  交直流分压器 JL1010-100 输出：AC/DC 0～100kV
28  绝缘靴（手套）耐压试验装置    JL1105  容量：3kVA，高压电压：0～30kV，高压电流：0～100mA， 测试数量：每次2-8只
29  绝缘电阻测试仪 JL2672 输出：500～5000V 量程：200kΩ～100GΩ
30  无线高压核相仪 JL9011 准确度：同相误差≤10°，不同相误差≤15°
31  介质损耗测试仪  JL3002 适用于变压器、互感器、套管、电抗器、电容器、避雷器等设备的介损测量。异频输出：0.5～10kV（45/55Hz）
32  电容电感测试仪 JL4003  电容范围： 0.010uF～2000uF， 电感范围： 0.200mH～2H，精度：1%
33  配网电容电流测试仪  JL4000  测量范围：1A～250A、0.3μF～125μF，≤5%
