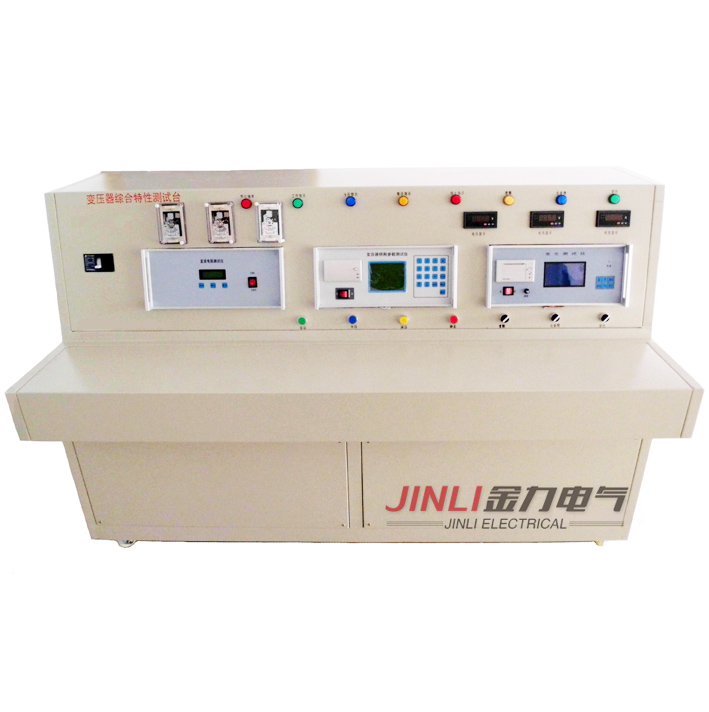

JLCST变压器综合测试台AQ使用手册

JLCST变压器综合测试台AQ使用手册
一． 使用条件
本设备应在下列条件使用：
1． 安装高度不超过海拔1000米。
2． 周围介质温度不高于 +40 ℃，不低于 –5 ℃。
3． 空气相对湿度不高于85%。
4． 没有导电尘埃与破坏金属及绝缘的腐蚀性气体场所。
5． 没有爆炸危险的场所。
6． 没有振动且垂直倾斜不超过５º的场所。
二． 检查接线板上的接线是否正确，接线柱的连线之间及连线与地之间是否有短路现象（即由测试台到被试品的连线的相与相之间是否有短路现象）。
三． 合上空气开关，“电源指示”灯亮，若不亮，应停电检查是指示灯坏了还是原熔丝损坏（注：熔丝要适当，绝不允许用非保险丝代替）。检查正相序指示灯亮，若不亮则更换电源进线相序，此时二次回路电源接通，若调压器不在零位，则自动回零。调压器回零后，即可按以下顺序进行试验：1.直流电阻试验;2.变比组别试验；3.空载试验短路试验；4.耐压试验。（注：高压试验变压器另配。）
四． 做试验前请详细阅读直流电阻测试仪说明书、全自动变比组别测试仪及变压器空载短路测试仪说明书。
五． 试验方法
A． 直流电阻测试,
打开变压器直流电阻测试仪的电源开关，即可进行直阻测试。
B． 变比组别试验：正确接线：即板后接线柱所标高低压侧与被试变高低压侧必须一致，且相序一致.
1． 打开全自动变比组别测试仪的电源开关，即可进行变比试验。
2． 详细阅读变比全自动测试仪的使用说明书，熟悉程序后方可操作，否则可能造成设备损坏人身AQ事故。
3． 试验完毕，关闭电源，变比组别试验结束。
C． 空载短路试验：旋动“空负载/耐压”旋钮, 空负载信号灯亮。
空载试验：
1． 分别接好被试变压器对应的低压侧（a、b、c）,高压侧开路，注意相序不能有误。
2． 按照被试变压器的容量设置好各屏幕的数据。
注：根据被试变压器低压侧额定电源选定不接CT和外接CT 档位。外接CT比为30/1。
3． 按“启动”按钮，启动指示灯亮，此时按“升压”按钮。相对应的指示灯亮，调压器开始升压，当跟随电压显示为被试变压器的低压侧额定电压时，即停止升压。记好数据后按“降压”按钮，降压指示灯亮，使调压器回零，回零灯亮。然后旋转“空载短路/耐压试验”旋钮至停位方可更换连线。
短路试验
1． 分别接好被试变压器所对应的高压侧（A、B、C）。将被试变压器低压侧短路，高压加压。
2。  CT档位选择是根据被试变压器高压侧的额定电流来选择，方法与空载试验一样。
3． 升压过程中监视的是三相电流，一旦三相电流分别等于高压侧的额定电流应立即停止升压，锁定、打印与空载试验一样， 旋转“降压”按钮，使调压器回零 ，再旋转“空载短路/耐压试验”旋钮至停止位置，拆除连线。
D． 耐压试验： 旋动“空负载/耐压”旋钮至耐压位置，耐压信号灯亮。
1． 测试台试验变压器为内置式。试验变压器的高压尾应有可靠接地。
2． 将试验变压器高压输出端接至被试变压器高压端（A、B、C），调节耐压过流保护至适当大小，非试验人员撤离被试变。
3． 可根据用户需要，旋转点动/连动按钮，按 “合闸”按钮，合闸灯亮，试验回路接通，按“升压”按钮，升压指示亮，升压过程中密切注视被试品，耐压输出电流和调压输出电压。耐压仪表电压升至规定值时停止升压，打开时间继电器，若正常，计时60秒后蜂鸣器闪鸣，试验变压器自动开始降压，降压指示灯亮。降压完毕回零灯亮，试验结束。
a.升压时应从零均匀升压至规定值。
b.“耐压过流保护”调节应适当（一般应规定为试验变压器额定电流的1.3—1.5倍）。
c. 进行耐压试验时，被试变压器的高压（A、B、C）应短接，低压（a、b、c）与中性点（O）短接并可靠接地。
六． 供货成套性
1．JLCST变压器综合测试台                              一套
2、JL3007直流电阻测试仪                               一套
3．JL3010全自动变比测试仪                             一套
4．JL3012变压器损耗参数测试仪                         一套
5．配线                                               一套
6．产品说明书                                         一套
7．产品合格证                                         一份
