直流高压发生器的五种保护功能分析

直流高压发生器的五种保护功能分析

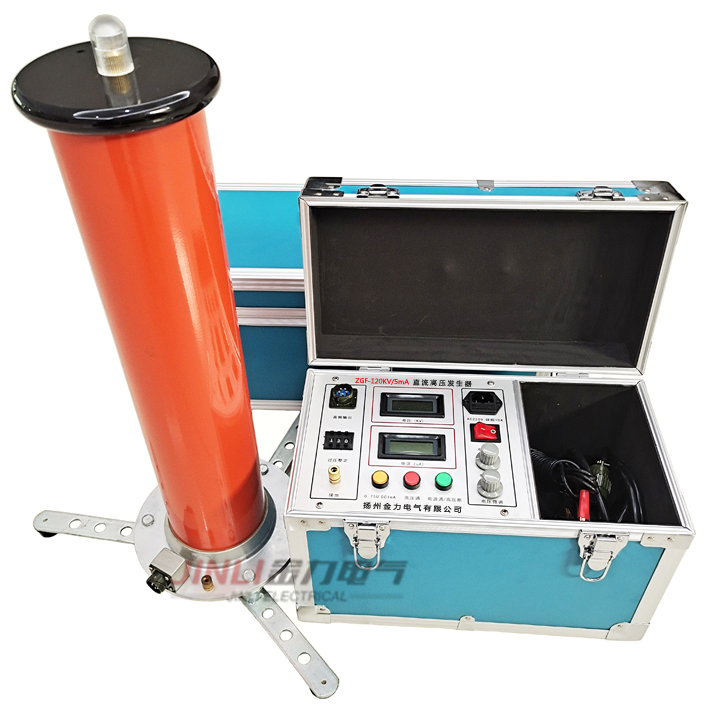

　　直流高压发生器可对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流高压试验。是矿山、冶金、钢铁、电力等一些电力测试部门使用的一种设备。它采用先进的技术和工艺制造，应用新型PWM高频脉宽调制技术，脉冲串逻辑阵列调制，采用大功率IGBT器件，并利用高频技术将频率提高到100kHz，从而达到使输出高压稳定性更高，纹波系数更小。

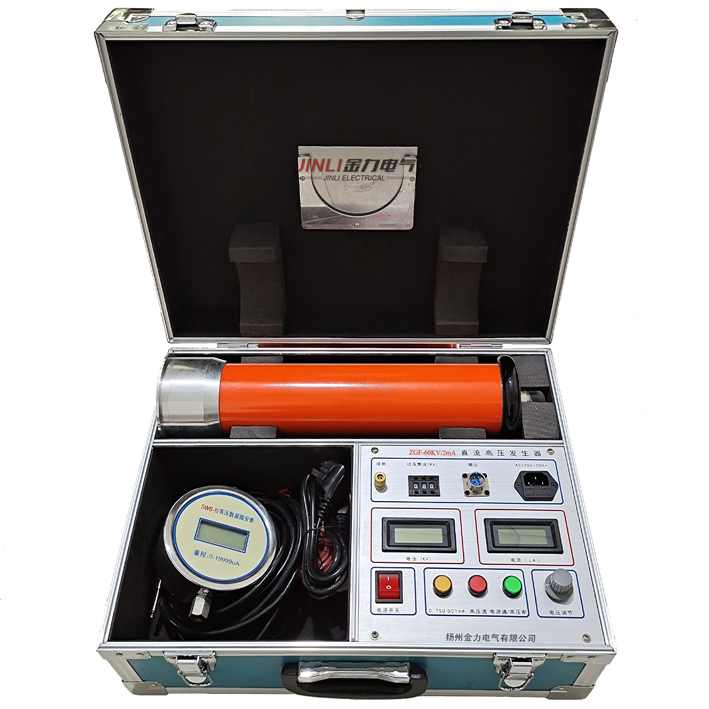

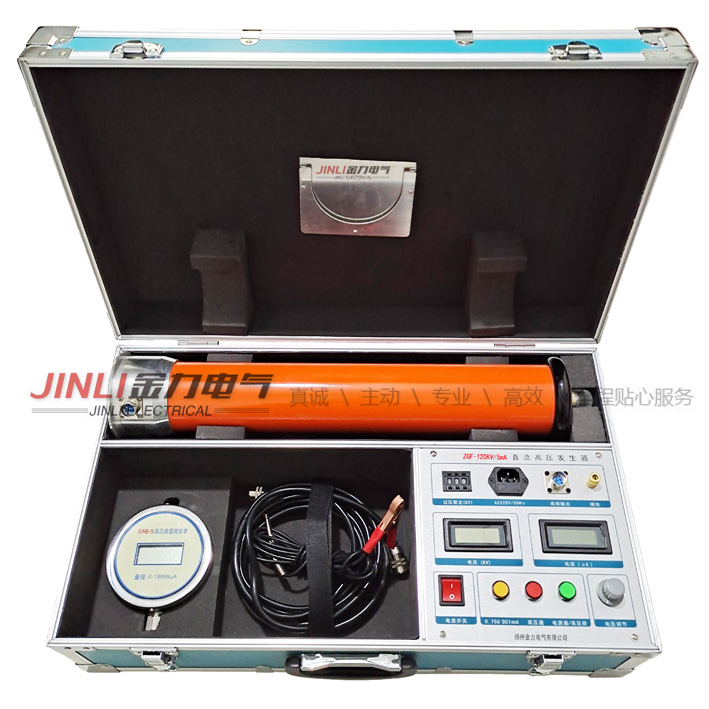

　　电压、电流均为数字显示，电压分辨率0.1kV，电流分辨率0.1ua。加到负载样本上的电压值直接由控制箱上的电压表显示。使用时无需加分压器，接线简单。仪器有高低压端测量漏电流，高压端采用圆形屏蔽数显表显示。不怕放电冲击，抗干扰性能好，适合野外使用。

　　直流高压发生器增加了高精度75%vdc-1ma的功能，为氧化锌避雷器的测试带来了极大的便利。一键无需计算，一键测试。仪表控制箱上有75%电压功能键。在进行避雷器测试时，当电流上升到1000ua时，0.75按钮将被打开。此时电压表和电流表显示的值为数据的75%。之后，立即将升压旋钮回零位，同时将微调电压旋钮回零位，立即按下绿色按钮，切断高压并关闭电源开关 并做其他测试。

　　直流高压发生器具有多项保护功能，如低压过流、低压过压、高压过流、高压过压、过零保护、不接地保护等多种保护功能，高压直流发电机还具有中文报警提示和语音提示。

　　1、内部测压电路开路保护：当内部测压电阻开路时，测压信号线开路，电缆端子接触不良，若无保护，则仪表电压表无指示，但高压端有电压，可能造成人身伤害事故。

　　2、过流保护：当高压输出短路时，仪表立即切断输出，不损坏仪表。

　　3、过压保护：当高压输出超过过压设定值时，仪器应立即自动切断输出，确保测试对象不会因过压而损坏。

　　4、零位保护：电位器应复位为零升压，防止高压端有电压，对人体和仪器造成伤害。

　　5、接地保护：当直流高压发生器未接地或接地不良时，仪表应有接地报警及相应提示，不能升压，防止对人体及高压直流发生器造成伤害。
