　　直流高电压和泄漏电流测量试验：

　　其原理基本上与绝缘电阻测试基本相同，但电压稍高，能够更加有效地检测出绝缘受潮的情况和用兆欧表检测不出的尚未完全贯通的局部缺陷，尤其是端部缺陷比如发电机的手包绝缘，且能够从泄漏电流上直观地反映其绝缘情况，一般来说，在试验电压下其泄漏电流与加压时间的变化曲线是随着时间的延长其电流逐渐减小;与摇表一样，直流耐压也通常采用负极性，为了防止外绝缘的闪络和易于发现集中性的局部缺陷，原因是绝缘中的水分带正电，若采用正极性，则水分向地端排斥形成一个反向电势，因此相当于抬升了绝缘的击穿电压，使得测试的泄漏电流偏小。

　　对于试验设备的选取，一般选择不同电压等级的直流高压发生器。交接规程的相关规定：发电机：其Us=3Ue，Us按0.5Ue分阶段上升，每阶段停留1min。各项泄漏电流的差别不应大于zui小值的100%;泄漏电流不应随时间延长而加大;挡泄漏电流不成比例上升时，应进行分析。(为什么要分阶段升压，且每阶段要停留，是因为大容量的被试品其吸收过程较长，若加压太快，在Us下1min是读取的电流值不一定是真正的电导电流)，水内冷发电机应采用低压屏蔽法。

　　交流电动机：其Us=3Ue， 只针对1000V及1000KW以上容量的、中性点连线引出的绕组分相进行，并在Us，下，各相泄漏电流的差值不应大于zui小值的100%，分阶段上升，每阶段停留 1min。各相泄漏电流的差别不应大于zui小值的100%;当泄漏电流小于20uA时，相间无明显差别即可。

　　电力变压器：35KV及以上，且容量在800KVA 及以上时，应测量泄漏电流。测试绕组连同套管的泄漏电流时，不同的电压出线等级规定了不同Us值，并给出了允许的泄漏电流值(不同温度下的参考值)。

　　电缆：U、分4-6段均匀上升，每阶段停留1min，泄漏值不平衡系数≤2，6KV电缆小于10uA时，平衡系数不作规定，当电流不稳或突变时或随时间延长而增加时应处理。

　　金属氧化物避雷器：应测试其1mA 下的直流参考电压和75%U1mA的泄漏电流，

　　一般试验接线：主要涉及的是微安表的接入。当接在高压侧时精度稍高，误差小，一般读取发生器高压侧的泄漏值，其主要应用于被试品一极接地的场合，如变压器和电机、电缆等，其微安表可方便地引入高压引线的屏蔽。当被试品的一极对地有绝缘时，如避雷器，则可将微安表接在避雷器的基座之间，但必须先测试其基座的绝缘良好。

　　如果接在高压侧则必须经过屏蔽，否则肯定超差。而水内冷发电机直流耐压时，微安表接在电源的低压侧，采用低压屏蔽法。另外试验电压的读取一般要求直读Us·而发电机试验时必须并接标准表，等级精度均应符合要求。当单独接入微安表时，应有保护防止冲击的措施如并接电感电容和短路刀闸等。

　　基本试验步骤和注意事项：按作业指导书的相关程序，现场勘察环境，布置AQ设施，按仪器的操作规程进行接线。

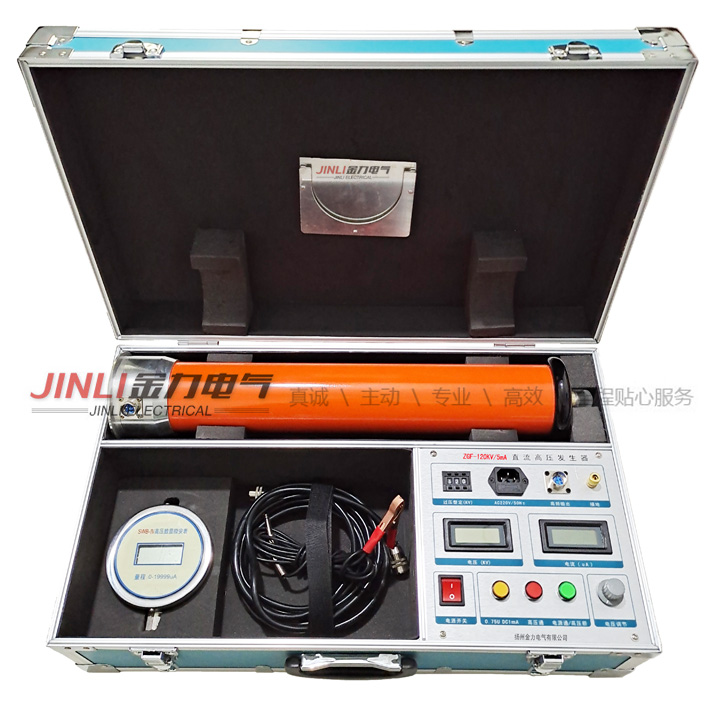

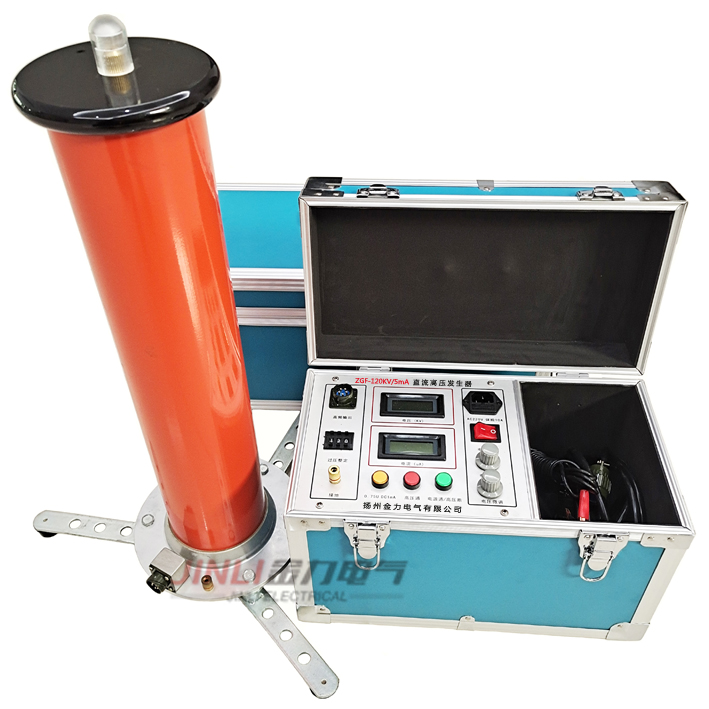

扬州金力电气有限公司是直流高压发生器、无线高压核相仪、大电流发生器、试验变压器、直流电阻测试仪、回路电阻测试仪、绝缘电阻测试仪、全自动变比测试仪、高压开关机械特性测试仪、电缆故障测试仪、绝缘油介电强度测试仪、氧化锌避雷器测试仪、避雷器放电计数器校验仪、超低频高压发生器、变频互感器综合测试仪、接地引下线导通测试仪、接地线成组直流电阻测试仪、微机继电保护测试仪、变频串联谐振试验装置、绝缘靴手套耐压试验装置、等电力测试仪器专业生产厂家！
