氧化锌避雷器预防性试验的目的和意义

氧化锌避雷器预防性试验的目的和意义

氧化锌避雷器预防性试验的目的和意义

　　避雷器在制造过程中可能存在缺陷而未被检查出来;

　　在运输过程中受损，内部瓷碗破裂，并联电阻震断，外部瓷套碰伤;

　　在运输中受潮，瓷套端部不平，滚压不严，密封橡胶垫圈老化变硬，瓷套裂纹等原因;

　　其他劣化。

　　试验的项目

　　绝缘电阻试验

　　直流1mA下电压及75%该电压下泄漏电流的测量;

　　运行电压下交流泄漏电流及阻性分量的测量(有功分量和无功分量)。

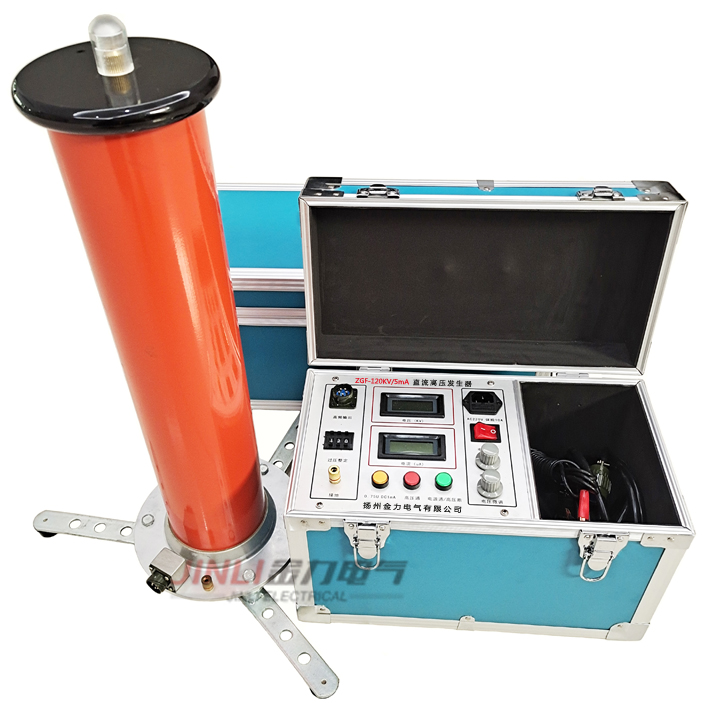

　　JLZGF直流高压发生器

　　绝缘电阻试验绝缘电阻试验与其他避雷器的绝缘电阻试验相同。

　　电压等级在35kV及以下用2500V兆欧表，

　　35kV以上用5000V兆欧表。

　　由于氧化锌阀片在小电流区域具有很高的阻值，故绝缘电阻主要取决于阀片内部绝缘部件和瓷套。

　　使用直流高压发生器测量直流1mA的电压及该电压75%值时的泄漏电流

　　直流lmA下电压UmA

　　直流高压发生器75%UmA下泄漏电流

　　该项试验有利于检查MOA直流参考电压及MOA在正常运行中的荷电率，对确定阀片片数，判断额定电压选择是否合理及老化状态都有十分重要的作用。

　　试验步骤：使用直流高压发生器进行试验

　　先以微安表监测泄漏电流值，采用直流高压发生器升压至电流为1mA。

　　直流高压发生器停止升压确定此时电压值，再降压至该电压的75%时，测量其泄漏电流。
