交直流阻容分压器测量操作步骤

交直流阻容分压器测量操作步骤

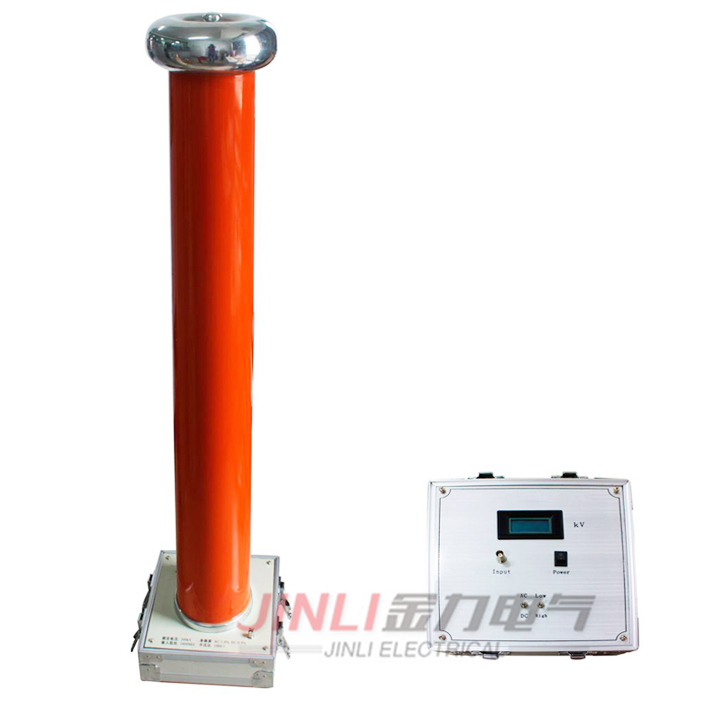

扬州金力电气专业生产交直流阻容分压器，接下来为大家分享交直流阻容分压器测量操作步骤。

1、正确接线：

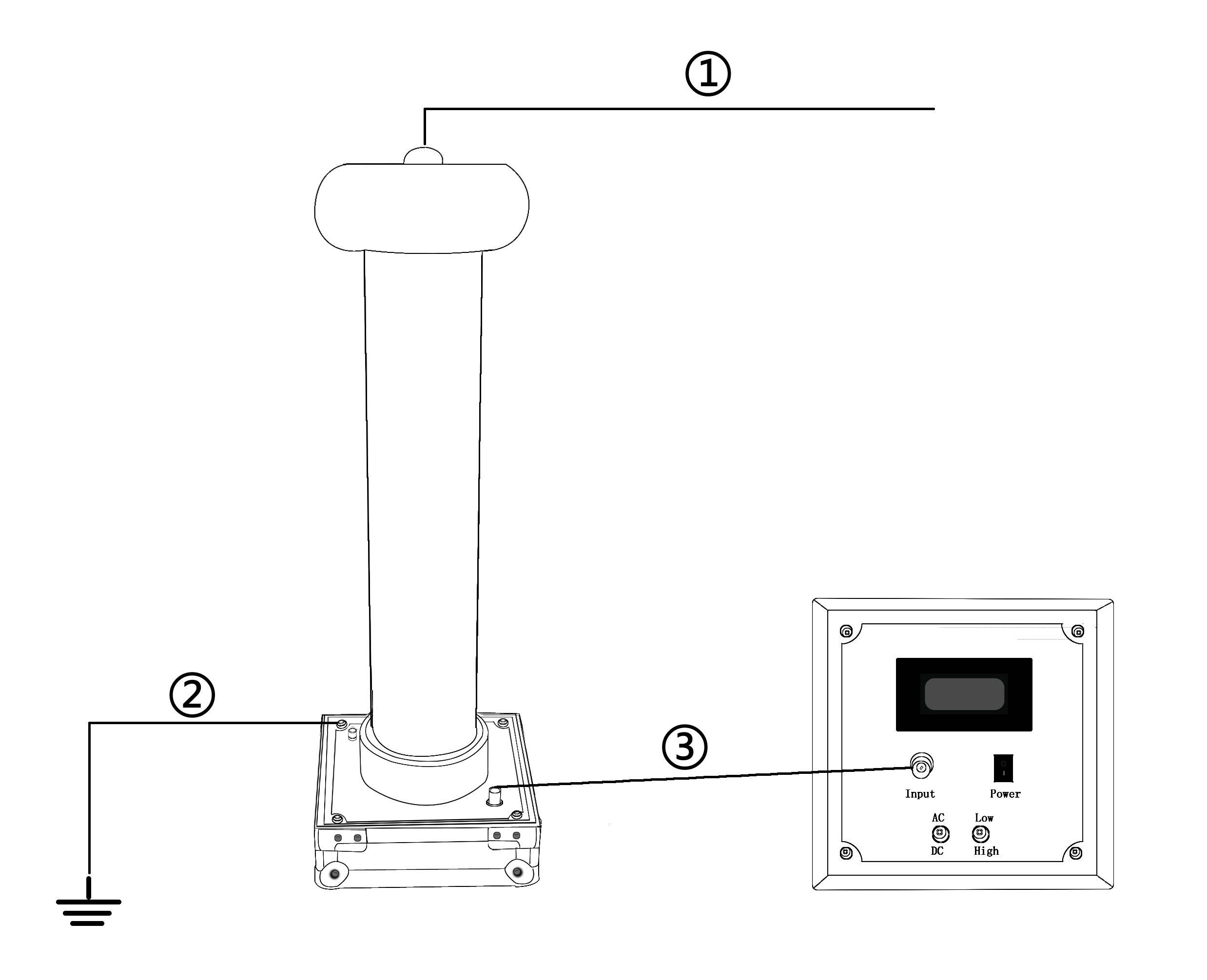

按图所示接线方法正确接线。高压输入接均压球顶端接线柱，接地柱通过仪器配套接地线连接到大地，高压分压器和低压显示表通过仪器配套同轴电缆连接。连接好后，检查连线，确认无误后，选择相应的档位和量限即可开始测量。

注意：本仪器配有配套接地线，高压分压器底座上装有接地柱，每次使用前都必须将接地柱可靠接地。高压测试线尽量用耐高压导线，测试线必须架空，不得拖地或离地面太近。高压分压器和低压显示表至少相距两米以上，测试人员做试验时，一定不得靠近高压分压器（AQ距离两米以上）。

2、工频高压测量：

正确接线后，打开低压显示表“Power”开关，将功能开关切换至AC档，选择High档，即可测量工频高压，液晶示值即为被测工频高压值。如测量电压低于20kV，可将功能开关切换至Low档，以获得更高的测量精度。测试完毕后，切断高压，等低压显示仪表归零后方可进入现场（交流测试时，仪表会缓慢回零，但高压电源可能已经没有电了）。

3、直流高压测量：

正确接线后，打开低压显示表“Power”开关，将功能开关切换至DC档，选择High档，即可测量直流高压，液晶示值即为直流高压值。如测量电压低于20kV，可将功能开关切换至Low档，以获得更高的测量精度。测试完毕后，切断高压，等低压显示仪表归零后方可进入现场。注意：在测量直流时，因有滤波电容存在，测试完毕必须先放电才可靠近高压分压器。

4、高压分压器单独使用：

本公司为了满足客户的实际要求而设计，高压分压器可以独立使用，用市面上普通的万用表即可代替低压显示表。高压分压器分压比是1000:1，万用表示值乘以1000就等于被测高压电压值。即万用表示值的单位换成kV即可。
