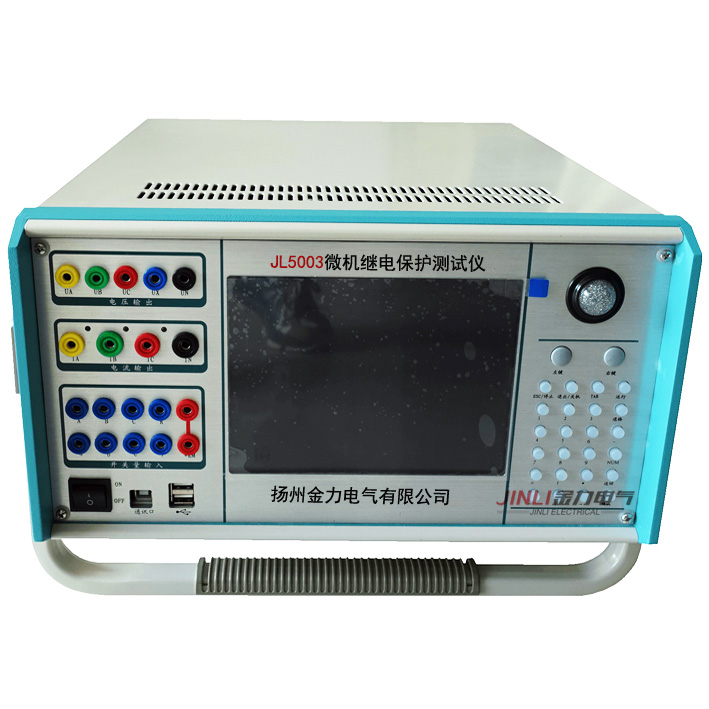

微机继电保护测试仪的界面说明

微机继电保护测试仪的界面说明

测试项目
同期动作值

用于测试同期电压差、频率差、角度差的动作值。其右侧的下拉菜单有“调电压”、“调角度”和“调频率”三个选项。选中其中一项后，再设置界面下端的“变电压（频率、角度）步长”。开始试验后，可按所设置的变化步长手动增减相应的量至同期接点动作，即测出相应的同期动作值。用该功能也可对线路检同期或检无压的重合闸保护进行测试。
上述三个参量中，当要测试某一个时，应该总是预先让其它两个参量满足同期条件，通过改变需测试的参量的值，zui终使同期装置完全满足同期要求而动作。
下面以测试同期电压值为例来说明试验的方法：
先设定“调电压”，设待并侧电压V1为90V，不满足同期条件。设待并侧频率F1和相位Φ1满足同期条件（可设与系统侧频率很接近的49.9Hz、相位任意，也可设为频率相等50Hz、相位相等0°），同时设置一定的“变电压步长”。点击“添加”按钮，将所设置的参数添加进测试数据区中。开始试验后，手动按步长增▲（或减▼）键，改变电压至同期装置动作。
试验期间，如果频率不相等，可以观察到“待并侧”和“差值”栏中的角度在不断地变化。如果按下按钮栏里的“同步指示器”按钮，从打开的同步窗口中更能观察到待并侧电压矢量在不断地旋转且长度在变化。如果两侧频率相等，待并侧电压矢量不会旋转，仅长度变化。当同期三个条件：电压、频率和相角均满足要求（待并侧与系统测两电压矢量接近到允许范围时），同期装置将会发出口信号。测试仪记录下动作时的压差、频差和角差。
注意：手动改变待并侧电压和角度值的方法是按键盘的▲、▼键，手动改变待并侧频率值的方法是按键盘上的？、？键，将鼠标移至按钮栏中会有提示。
软件固定系统侧电压的频率为50Hz，角度为0°，系统侧的电压默认为100V，但允许调整。待并侧电压由测试仪的UA输出，系统侧电压由测试仪的UC。
