2500KVA/10KV电力变压器试验设备配置方案

2500KVA/10KV电力变压器试验设备配置方案

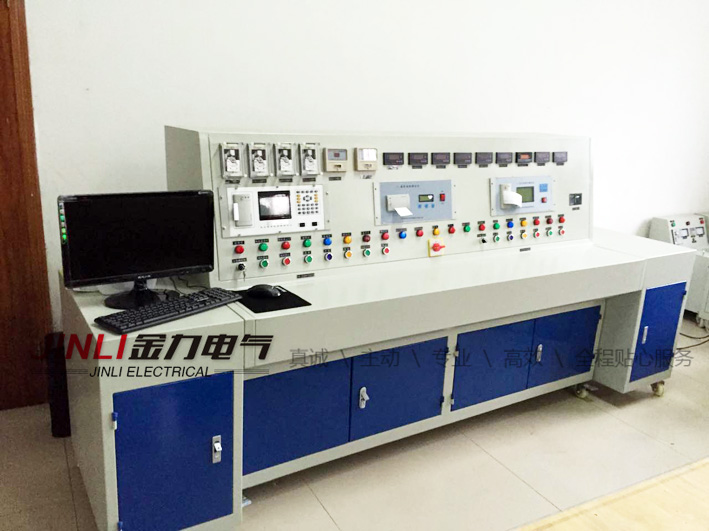

一、JL3017变压器特性综合测试台
设计依据
1.  GB755-2008 《旋转电机定额和性能》
2.  GB-T 6451-2008 《油浸式电力变压器技术参数和要求》
3.  JB-T 501-2006 《电力变压器 试验导则》
4.  GB 50054-95 《低压配电设计规范》
5.  GB 50055-93 《通用用电设备配电设计规范》
6.  GB/T 63-90 《电力装置的电测量仪表装置设计规范》
7.  GB 6738-86 《电测量指示和记录仪表及其附件的AQ要求》
一．用途：
1．1满足2500kVA/10kV及以下电力变压器的直流电阻、变比、空负载、工频耐压、倍频感应耐压等试验。
2、主要功能及特点：
2．1变压器特性综合试验台是测量变压器直流电阻、变压器变比、变压器空负载、工频耐压控制、倍频感应耐压控制于一体的测试设备。
2．2变压器特性综合试验台采用数字技术，结构紧凑、功能齐全、精度高、测试简便等特点。
2．3变压器特性综合试验台升压方式采用电动，配备感应调压器具有试验容量大，升压平稳等功能。
2．4变压器特性综合试验台具有测试10KV功能。
2．5变压器特性综合试验台配备电脑，大屏显示试验数据。
2．6变压器空负载测试仪具有数据上传功能，并能打印变压器出厂试验报告。
2．7变压器特性综合试验台具有多种保护功能，大大减轻了试验人员的工作量，提高了工作效率。
3、主要技术条件和参数：
3．1环境温度：0℃～40℃
3．2相对湿度：20%～90%
3．1 工作电源：（三相四线）380V、50Hz±5Hz
3．2输出电压：0 ~ 750V
3．3输出电流：0 ~ 300A
3．4zui大测量范围：2500kVA/10kV 电力变压器
3．5外形尺寸：2000×800×1100（mm）
3．6重  量： 215kg
4、试验功能：
4．1 10kv空载、负载试验部分
4．2 工频耐压试验部分
4．3 感应耐压试验部分
4．4 直流电阻测试试验部分
4．5 变压器变比试验部分
5、设备的成套性：
5．1 变压器特性综合试验台                                      壹台；
5．2直流电阻测试仪                                             壹台；
5.3 变压器变比测试仪                                           壹台
5. 4  变压器空负载测试仪                                        壹台
5. 5  工频耐压试验装置 （高压试验变压器15KVA/100KV）            壹台
5．6三相感应调压器160KVA/650V                                  壹台；
5. 7 倍频发电机组                                               壹台
5. 8标准互感器                                                  三台
5.9 电脑、打印机                                  一套
