JL1011型系列水内冷发电机泄漏电流测试仪

来源:扬州金力电气   添加时间:2022-12-23 09:41:00   浏览次数:454

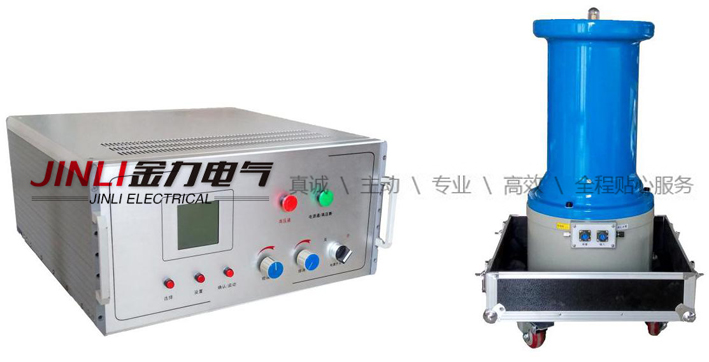

JL1011型系列水内冷发电机泄漏电流测试仪
产品简介
JL1011型系列水内冷发电机泄漏电流测试仪设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用,设计制造的指导思想是以下几点:
1、由于大型水冷发电机绕组传导电流很大,在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器,无法升压。
2、目前国内的直流高压发生器输出电流一般都在10mA以内,输出电流200mA的高压发生器属于空白。
3、直流试验对一般高压电气设备而言,能发现其绝缘的贯穿性缺陷,而对电机来说,它能独特发现它的局部绝缘缺陷(定子线卷端部绝缘)这是其它试验无法替代的。
4、为能对水内冷发电机组的准确测量泄漏电流,NRZV系列水内冷发电机泄漏电流测试仪特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响,真正测到试品的电流。

JL1011型系列水内冷发电机泄漏电流测试仪采用中频倍压电路。率先应用新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使水内冷发电机泄漏电流测试仪实现了高品质、便携式并能承受额定电压放电而不损坏。


产品参数

技术参数

60/200

60/300

80/200

80/300

90/200

90/300

输出电压kV

60

60

80

80

90

90

输出电流mA

200

300

200

300

200

300

输出功率W

12000

18000

16000

24000

18000

27000

电压测量误差

≤1.0% ±2个字

电流测量误差

≤1.0% ±2个字

过压整定误差

≤1.0%

纹波系数

≤3.0%

电压稳定度

≤1.0%

电源电压

AC380V(三相四线)

机箱重量

25.0 kg

25.0kg

倍压重量

65.0kg

70.0kg
